Vertikalbogen steigend EI60 für Brandschutzkanal PLCS D060810
Vertikalbogen steigend EI60 für Brandschutzkanal PLCS D060810
Art.Nr. 7217920 | EAN 4012196836789
Art.Nr. / Typ
Maß b
Maß H
Maß B
Maß h
Maß L
Farbe
grau
kl. VKE: 1 Stück
1Stück
Beschreibung

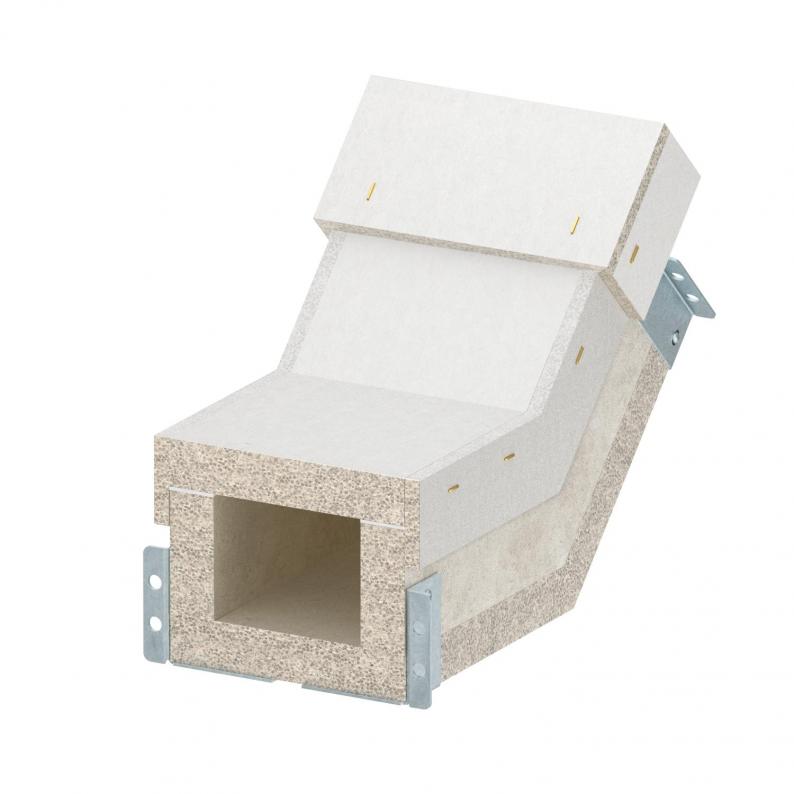

Vertikalbogen steigend für Brandschutzkanal PYROLINE® Con S EI60, Typ PLCS D060810 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von vertikalen Richtungsänderungen (45°) im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 4 |
|---|---|
| Deckelbefestigung | lose |
| Dimension | 100x80 |
| Farbe | grau |
| Klassifizierung EI - Installationskanal | 60 |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff | Glasfaserleichtbeton |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Winkel des Bogens | 45 ° |

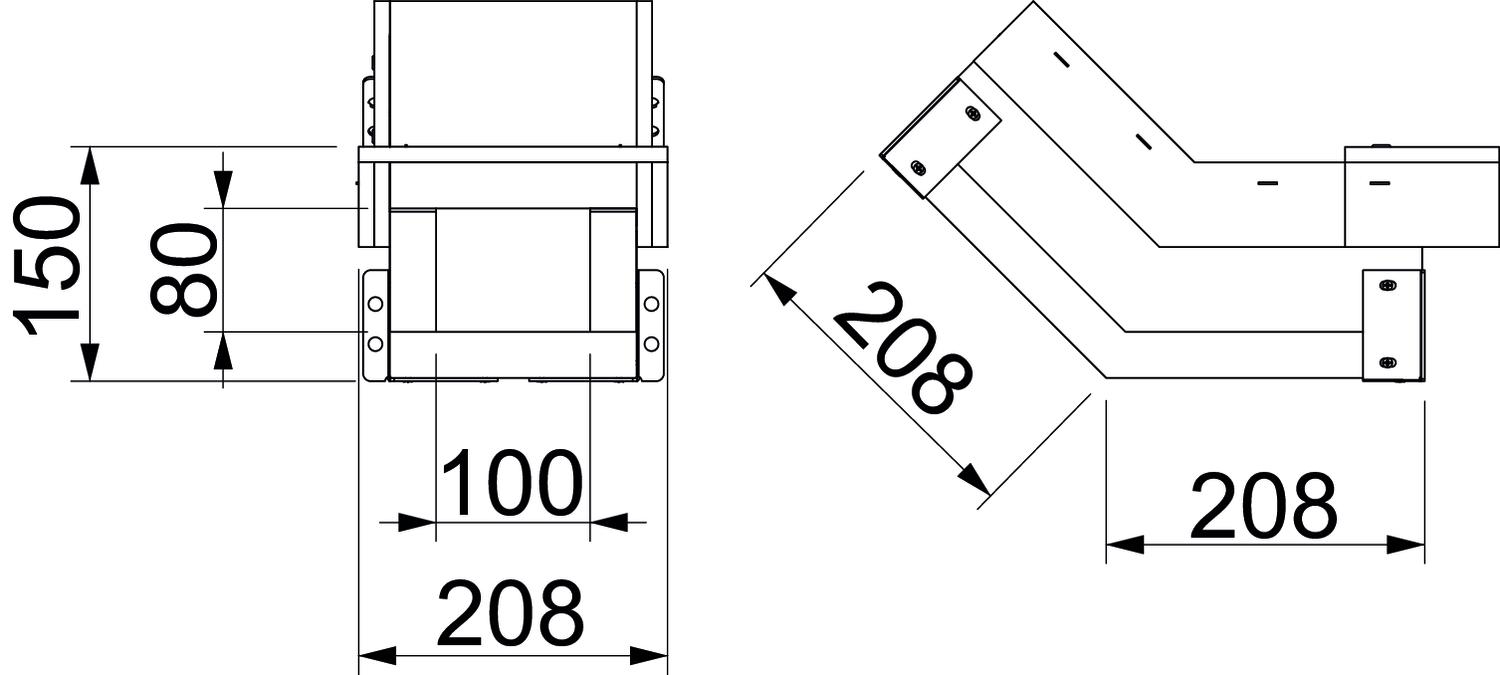

Abmessungen
| Maß b | 100 mm |
|---|---|
| Maß B | 208 mm |
| Maß H | 150 mm |
| Maß h | 80 mm |
| Maß L | 208 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Maß b
Farbe
Maß H
Maß B
Maß h
Maß L
Art.Nr.
PLCS VR060810
100 mm
grau
150 mm
208 mm
80 mm
208 mm
7217920
PLCS VR061220
200 mm
grau
190 mm
308 mm
120 mm
225 mm
7217924
Maß b
Maß H
Maß B
Maß h
Maß L
PLCS VR060810
Art.Nr.
7217920
Maß b
100 mm
Farbe
grau
Maß H
150 mm
Maß B
208 mm
Maß h
80 mm
Maß L
208 mm
PLCS VR061220
Art.Nr.
7217924
Maß b
200 mm
Maß H
190 mm
Maß L
225 mm
Maß B
308 mm
Farbe
grau
Maß h
120 mm
