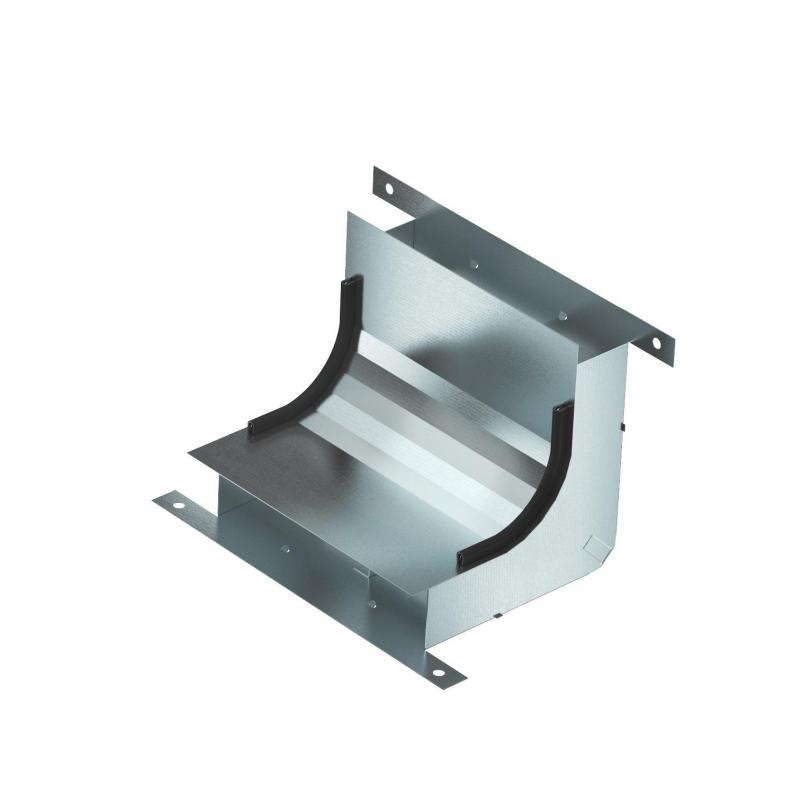

Vertikalkrümmer, 2-zügig, Kanalhöhe 48 mm
Vertikalkrümmer, 2-zügig, Kanalhöhe 48 mm
Art.Nr. 7400629 | EAN 4012197349479
Art.Nr. / Typ
Breite
Anzahl der Züge
2 St.
kl. VKE: 1 Stück
1Stück
Beschreibung
Vertikalkrümmer (2-teilig) zur vertikalen Richtungsänderung von estrichüberdeckten Unterflur-Installationskanälen (Wandanschlüsse, Einspeisungen).
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 1 |
|---|---|
| Anzahl der Züge | 2 St. |
| Dimension | 270x177,7x177,7 |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Kanalbreite min. | 190 mm |
| Kanalhöhe min. | 48 mm |
| Oberfläche | bandverzinkt |
| Querschnitt Zug a | 3413 mm² |
| Querschnitt Zug b | 4804 mm² |
| Werkstoff | Stahl |

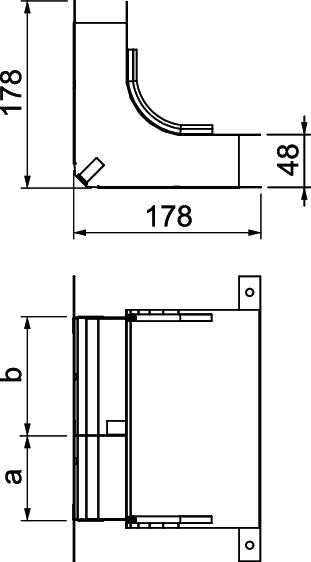

Abmessungen
| Breite | 190 mm |
|---|---|
| Höhe | 48 mm |
| Länge | 178 mm |
| Maß a | 80 mm |
| Maß b | 110 mm |
| Maß h | 48 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Anzahl der Züge
Breite
Art.Nr.
KV2 19048-2
2 St.
190 mm
7400629
KV2 25048-2
2 St.
250 mm
7400641
Breite
KV2 19048-2
Art.Nr.
7400629
Anzahl der Züge
2 St.
Breite
190 mm
KV2 25048-2
Art.Nr.
7400641
Anzahl der Züge
2 St.
Breite
250 mm
