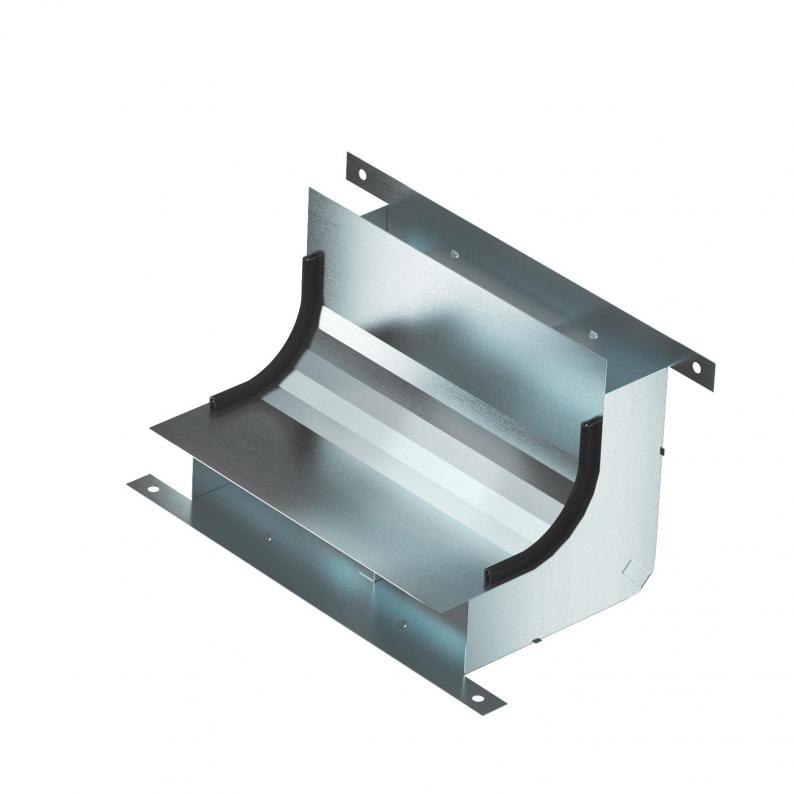

Vertikalkrümmer, 2-zügig, Kanalhöhe 58 mm
Vertikalkrümmer, 2-zügig, Kanalhöhe 58 mm
Art.Nr. 7400643 | EAN 4012197349592
Art.Nr. / Typ
7400643 / KV2 25058-2
Anzahl der Züge
2 St.
Breite
250 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Vertikalkrümmer (2-teilig) zur vertikalen Richtungsänderung von estrichüberdeckten Unterflur-Installationskanälen (Wandanschlüsse, Einspeisungen). Nur mit der UZD250-4/350-4 kompatibel.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 1 |
|---|---|
| Anzahl der Züge | 2 St. |
| Dimension | 330x177,7x177,7 |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 58 mm |
| Oberfläche | bandverzinkt |
| Querschnitt Zug a | 5800 mm² |
| Querschnitt Zug b | 7500 mm² |
| Werkstoff | Stahl |

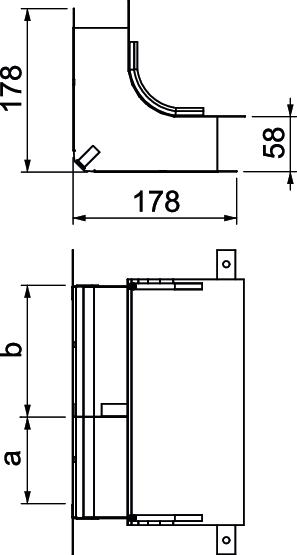

Abmessungen
| Breite | 250 mm |
|---|---|
| Höhe | 58 mm |
| Länge | 178 mm |
| Maß a | 110 mm |
| Maß b | 140 mm |
| Maß h | 58 mm |
