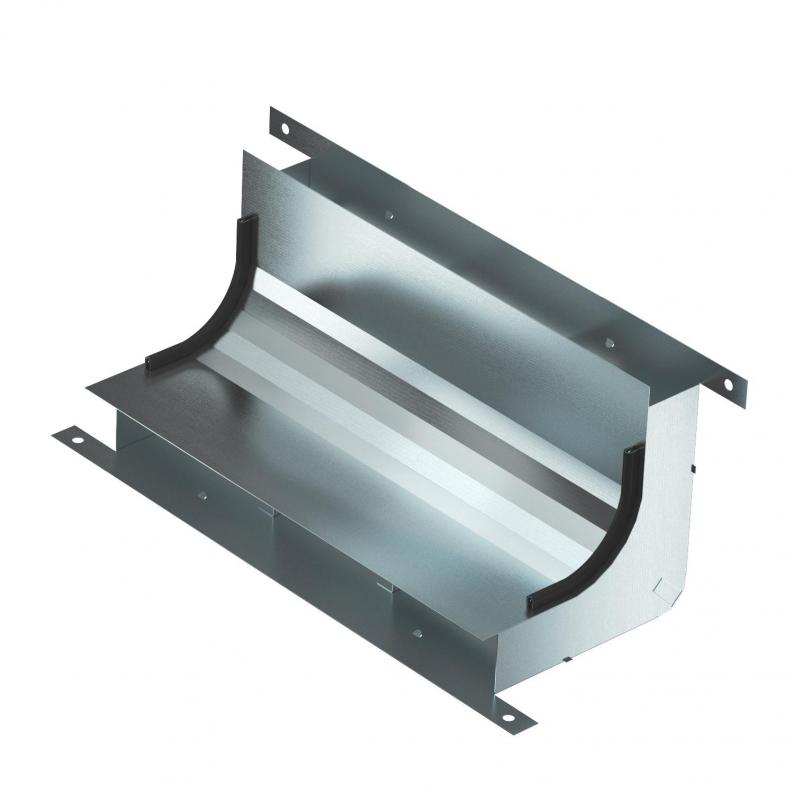

Vertikalkrümmer, 3-zügig, Kanalhöhe 48 mm
Vertikalkrümmer, 3-zügig, Kanalhöhe 48 mm
Art.Nr. 7400665 | EAN 4012197349776
Art.Nr. / Typ
Breite
Anzahl der Züge
3 St.
kl. VKE: 1 Stück
1Stück
Beschreibung
Vertikalkrümmer (2-teilig) zur vertikalen Richtungsänderung von estrichüberdeckten Unterflur-Installationskanälen (Wandanschlüsse, Einspeisungen).
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,6586 kg CO2e / 1 Stück |
| Dimension | 430x177,7x177,7 |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Kanalbreite min. | 350 mm |
| Kanalhöhe min. | 48 mm |
| Oberfläche | bandverzinkt |
| Querschnitt Zug a | 5225 mm² |
| Querschnitt Zug b | 5012 mm² |
| Werkstoff | Stahl |

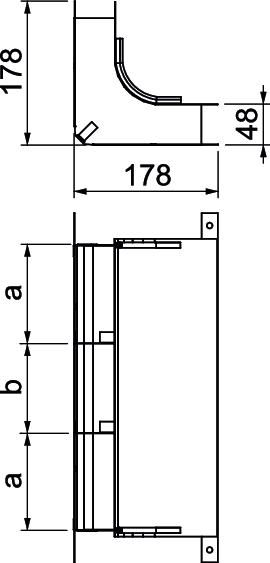

Abmessungen
| Breite | 350 mm |
|---|---|
| Höhe | 48 mm |
| Länge | 178 mm |
| Maß a | 120 mm |
| Maß b | 110 mm |
| Maß h | 48 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Breite
Anzahl der Züge
Art.Nr.
KV3 25048-2
250 mm
3 St.
7400653
KV3 35048-2
350 mm
3 St.
7400665
Breite
KV3 25048-2
Art.Nr.
7400653
Breite
250 mm
Anzahl der Züge
3 St.
KV3 35048-2
Art.Nr.
7400665
Anzahl der Züge
3 St.
Breite
350 mm
