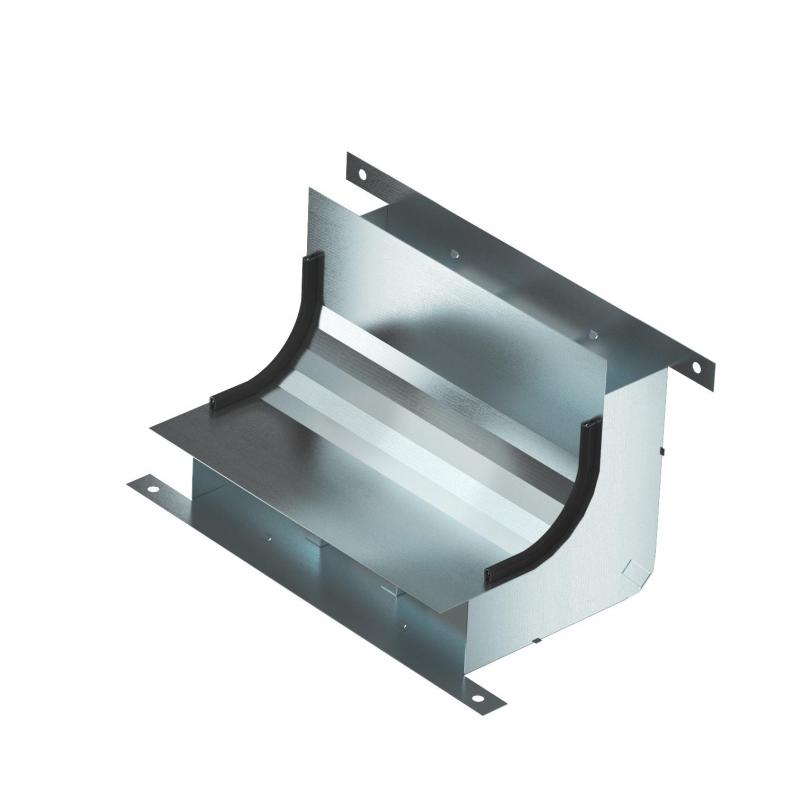

Vertikalkrümmer, 3-zügig, Kanalhöhe 58 mm
Vertikalkrümmer, 3-zügig, Kanalhöhe 58 mm
Art.Nr. 7400655 | EAN 4012197350673
Art.Nr. / Typ
Breite
Anzahl der Züge
3 St.
kl. VKE: 1 Stück
1Stück
Beschreibung
Vertikalkrümmer (2-teilig) zur vertikalen Richtungsänderung von estrichüberdeckten Unterflur-Installationskanälen (Wandanschlüsse, Einspeisungen). Nur mit der UZD250-4/350-4 kompatibel.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Dimension | 330x177,7x177,7 |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 58 mm |
| Oberfläche | bandverzinkt |
| Querschnitt Zug a | 4670 mm² |
| Querschnitt Zug b | 3884 mm² |
| Werkstoff | Stahl |

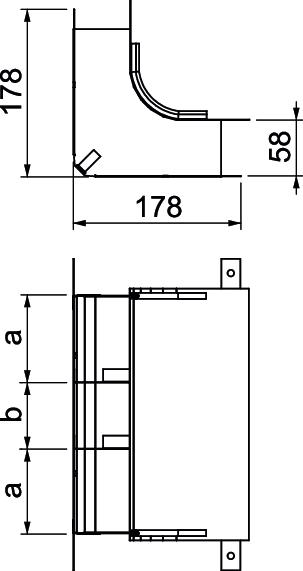

Abmessungen
| Breite | 250 mm |
|---|---|
| Höhe | 58 mm |
| Länge | 178 mm |
| Maß a | 90 mm |
| Maß b | 70 mm |
| Maß h | 58 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Anzahl der Züge
Breite
Art.Nr.
KV3 25058-2
3 St.
250 mm
7400655
KV3 35058-2
3 St.
350 mm
7400667
Breite
KV3 25058-2
Art.Nr.
7400655
Anzahl der Züge
3 St.
Breite
250 mm
KV3 35058-2
Art.Nr.
7400667
Breite
350 mm
Anzahl der Züge
3 St.
