VG-Gehäuse mit MCD 50-B/3+1
Typ MCD 50-B 3+1-VG | OBO Art.Nr. 5096875 | EAN 4012195362036
OBO Art.Nr. / Typ
5096875 / MCD 50-B 3+1-VG
Schutzart
IP65
Höchste Dauerspannung AC
255 V
Ausführung der Pole
3+N/PE
kl. VKE: 1 Stück
1Stück
Beschreibung

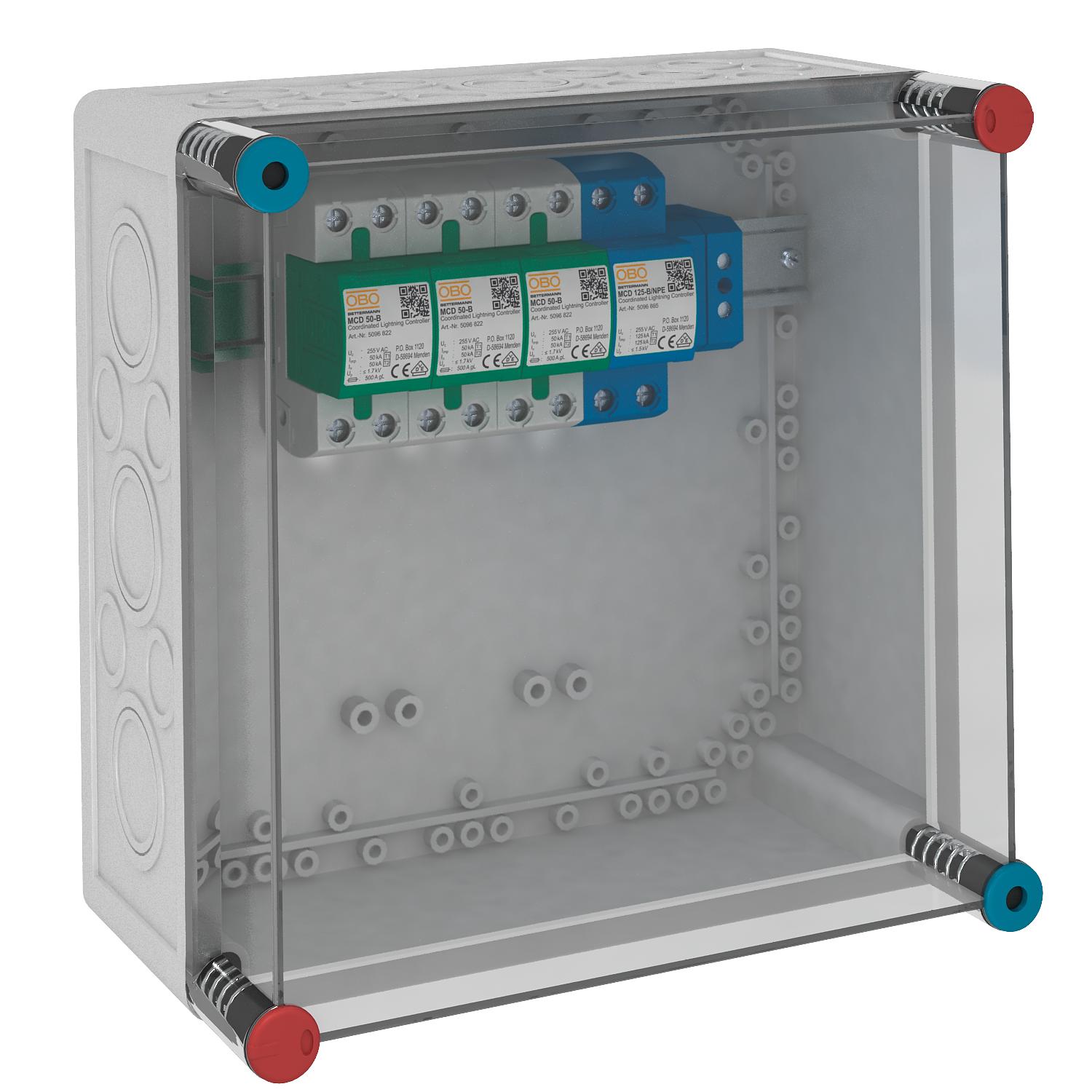

Kombiableiter vorinstalliert im IP65-Gehäuse zum Einsatz in TN-S- und TT-Netzen.
VG...: Blitzstromableiter-Systemlösung Typ 1+2 nach DIN EN 61643-11.
• LightningController MCD 50-B und MCD 125-B/NPE montiert im Isolierstoffgehäuse IP65, Gehäuse plombierbar
• Impulsstrom 125 kA (10/350 µs), BET-geprüft
• Schutzpegel < 1,7kV (L-N) und < 1,5kV (N-PE)
• Gekapselte, nicht ausblasende Funkenstrecke
• Geeignet für TN-S- und TT-Netz-Systeme
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
VG...: Blitzstromableiter-Systemlösung Typ 1+2 nach DIN EN 61643-11.
• LightningController MCD 50-B und MCD 125-B/NPE montiert im Isolierstoffgehäuse IP65, Gehäuse plombierbar
• Impulsstrom 125 kA (10/350 µs), BET-geprüft
• Schutzpegel < 1,7kV (L-N) und < 1,5kV (N-PE)
• Gekapselte, nicht ausblasende Funkenstrecke
• Geeignet für TN-S- und TT-Netz-Systeme
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Technische Daten
Technische Daten
| Ansprechzeit | <100 ns |
|---|---|
| Ausblasend | nein |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Blitzstoßstrom (10/350) [gesamt] | 125 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,332 kg CO2e / 1 Stück |
| Dimension | 255V |
| Fernsignalisierung | nein |
| Folgestromlöschvermögen (eff) [N-PE] | 25 kA |
| Höchste Dauerspannung AC | 255 V |
| Kurzschlussfestigkeit | 25 kA |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 25 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
| LPZ | 0→2 |
| Max. netzseitiger Überstromschutz | 500 |
| Maximale Vorsicherung | 500 A |
| Montageart | vormontiert im Gehäuse |
| Nennableitstoßstrom (8/20 µs) | 50 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform TN | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Prüfklasse Typ 1 | ja |
| Schutzart | IP65 |
| Schutzpegel [L-N] | ≤1,7 |
| Signalisierung am Gerät | keine |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Temperatureinsatzbereich max. | 85 °C |
| Temperatureinsatzbereich min. | -40 °C |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 125 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
