Wand- und Stielausleger AW 15 A2
Wand- und Stielausleger AW 15 A2
Art.Nr. 6421040 | EAN 4012195061960
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
1,5 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

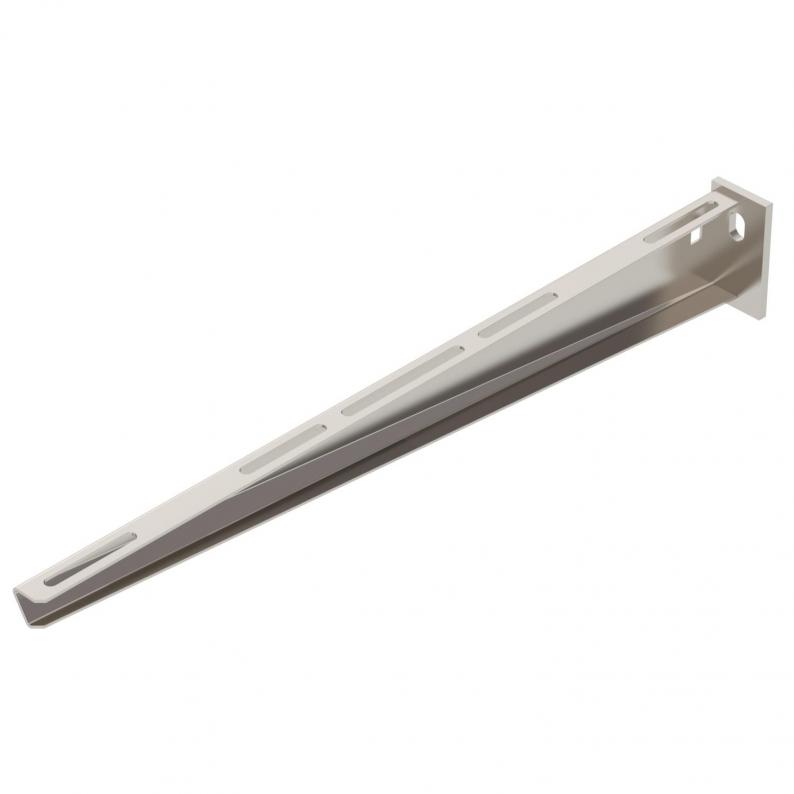

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,0773 kg CO2e / 1 Stück |
| Dimension | B510mm |
| F in kN | 1,5 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 11 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

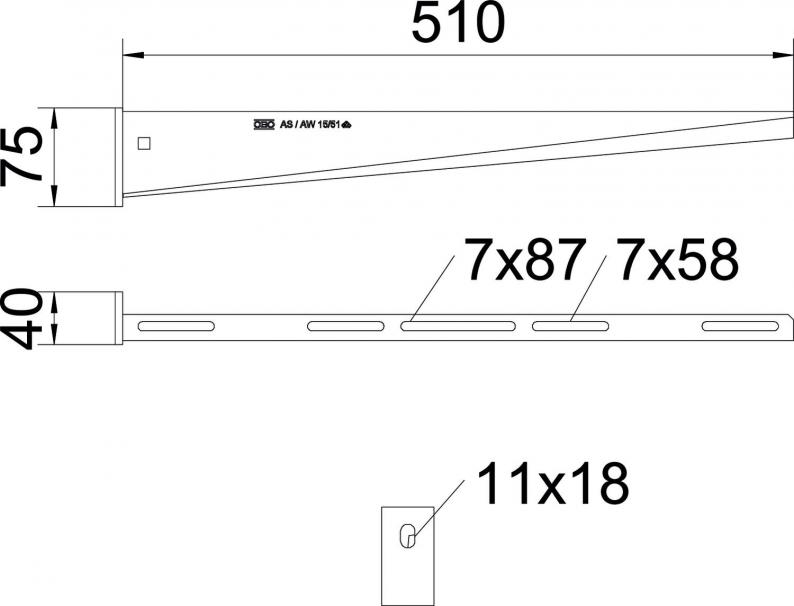

Abmessungen
| Breite | 510 mm |
|---|---|
| Höhe | 75 mm |
| Länge | 40 mm |
| Maß A | 40 mm |
| Maß B | 510 mm |
| Maß H | 75 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
F in kN
Breite
Art.Nr.
AW 15 11 A2
edelstahl
1,5 kN
110 mm
6421008
AW 15 21 A2
edelstahl
1,5 kN
210 mm
6421024
AW 15 31 A2
edelstahl
1,5 kN
310 mm
6421032
AW 15 41 A2
edelstahl
1,5 kN
410 mm
6421036
AW 15 51 A2
edelstahl
1,5 kN
510 mm
6421040
AW 15 61 A2
edelstahl
1,5 kN
610 mm
6421044
Breite
AW 15 11 A2
Art.Nr.
6421008
Farbe
edelstahl
F in kN
1,5 kN
Breite
110 mm
AW 15 21 A2
Art.Nr.
6421024
F in kN
1,5 kN
Breite
210 mm
Farbe
edelstahl
AW 15 31 A2
Art.Nr.
6421032
Farbe
edelstahl
Breite
310 mm
F in kN
1,5 kN
AW 15 41 A2
Art.Nr.
6421036
Farbe
edelstahl
Breite
410 mm
F in kN
1,5 kN
AW 15 51 A2
Art.Nr.
6421040
Breite
510 mm
F in kN
1,5 kN
Farbe
edelstahl
AW 15 61 A2
Art.Nr.
6421044
Farbe
edelstahl
F in kN
1,5 kN
Breite
610 mm
