Wand- und Stielausleger AW 15 A4
Typ AW 15 11 A4 | Art.Nr. 6392008 | EAN 4012196817634
Art.Nr. / Typ
Breite
F in kN
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Beschreibung

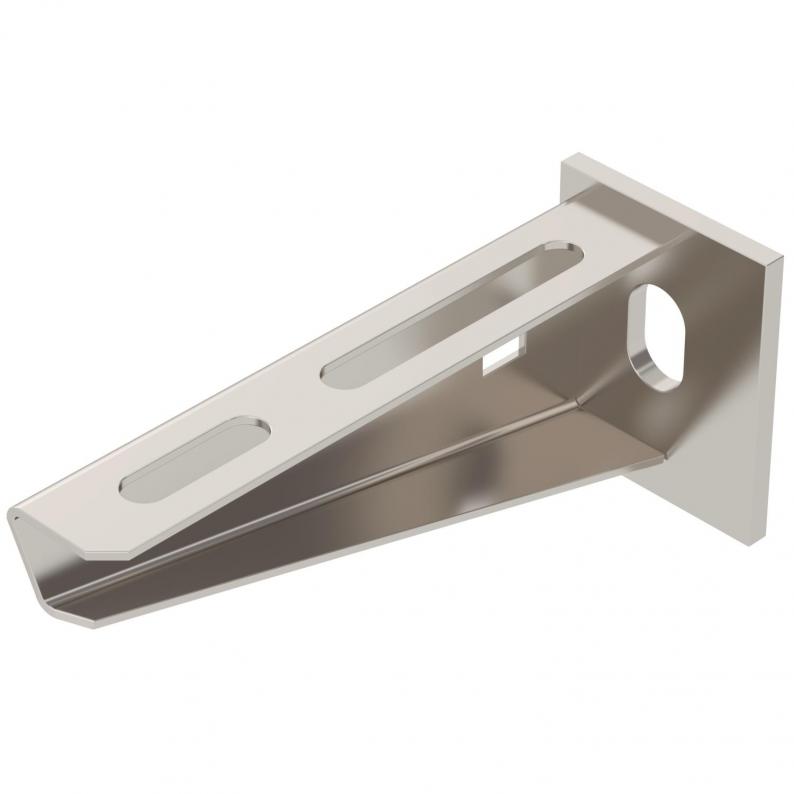

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten

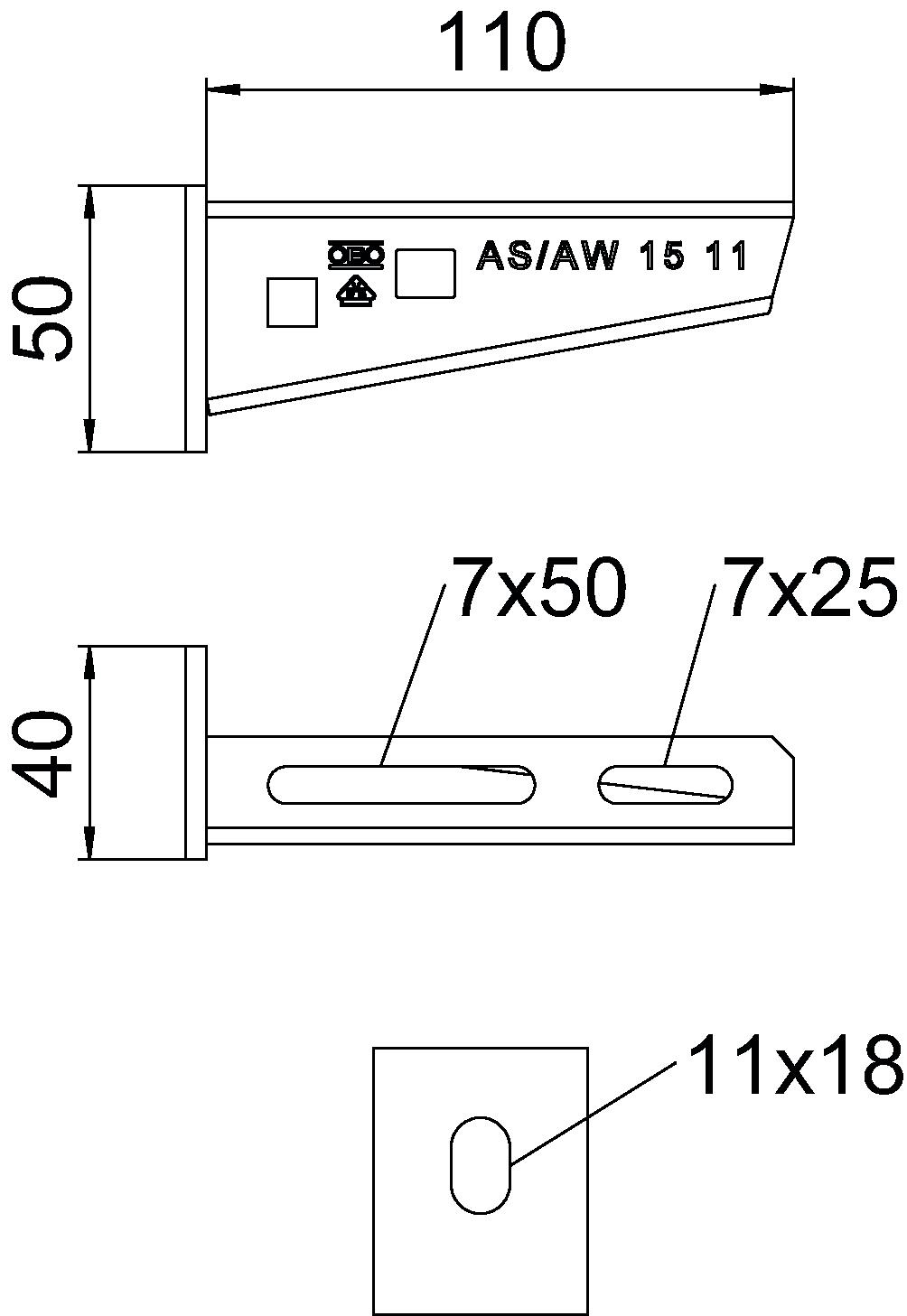

Abmessungen
| Länge | 40 mm |
|---|---|
| Breite | 110 mm |
| Höhe | 50 mm |
| Maß A | 40 mm |
| Maß B | 110 mm |
| Maß H | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Rostfreier Stahl, gebeizt | ja |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
| Lochdurchmesser | 11 mm |
| Ausführung | Wand- und Stielausleger |
| F in kN | 1,5 kN |
| Dimension | B110mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Farbe | edelstahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7801 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Farbe
Art.Nr.
AW 15 11 A4
110
1,5
edelstahl
6392008
AW 15 21 A4
210
1,5
edelstahl
6392016
AW 15 31 A4
310
1,5
edelstahl
6392024
AW 15 41 A4
410
1,5
edelstahl
6392032
AW 15 51 A4
510
1,5
edelstahl
6392040
AW 15 61 A4
610
1,5
edelstahl
6392059
Breite
AW 15 11 A4
Art.Nr.
6392008
Breite
110
F in kN
1,5
Farbe
edelstahl
AW 15 21 A4
Art.Nr.
6392016
Breite
210
F in kN
1,5
Farbe
edelstahl
AW 15 31 A4
Art.Nr.
6392024
Breite
310
F in kN
1,5
Farbe
edelstahl
AW 15 41 A4
Art.Nr.
6392032
Breite
410
F in kN
1,5
Farbe
edelstahl
AW 15 51 A4
Art.Nr.
6392040
Breite
510
F in kN
1,5
Farbe
edelstahl
AW 15 61 A4
Art.Nr.
6392059
Breite
610
F in kN
1,5
Farbe
edelstahl
