Wand- und Stielausleger AW 15 A4
Wand- und Stielausleger AW 15 A4
Art.Nr. 6392016 | EAN 4012196817696
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
1,5 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

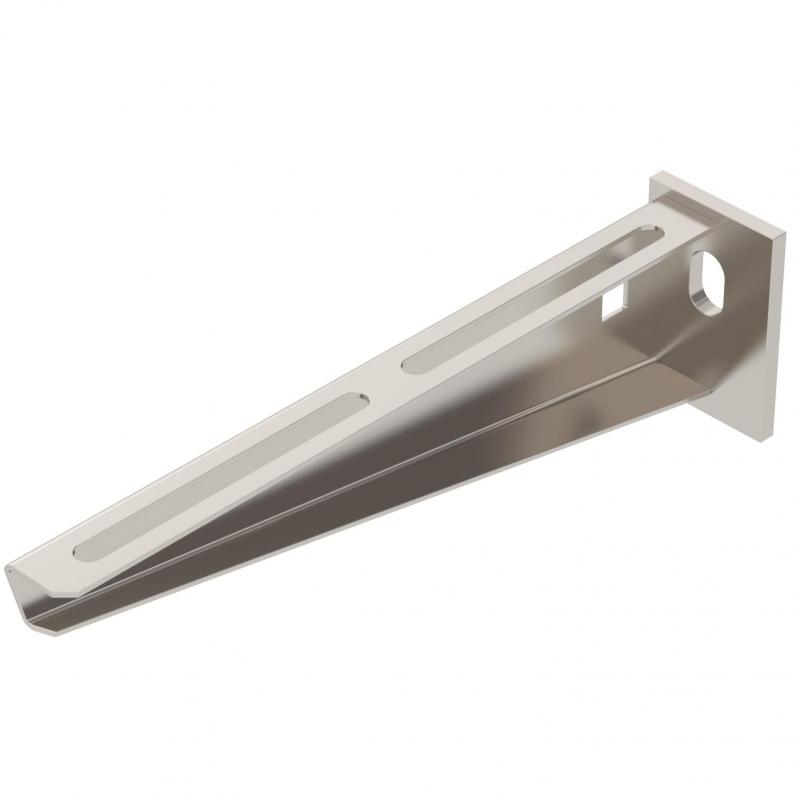

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| Dimension | B210mm |
| F in kN | 1,5 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 11 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

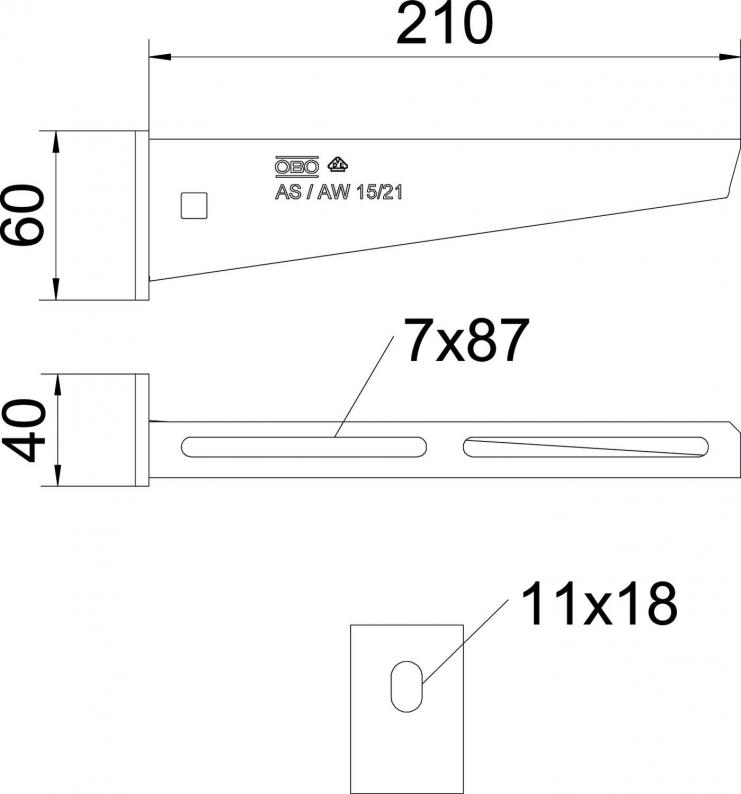

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 40 mm |
| Maß A | 40 mm |
| Maß B | 210 mm |
| Maß H | 60 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
F in kN
Breite
Art.Nr.
AW 15 11 A4
edelstahl
1,5 kN
110 mm
6392008
AW 15 21 A4
edelstahl
1,5 kN
210 mm
6392016
AW 15 31 A4
edelstahl
1,5 kN
310 mm
6392024
AW 15 41 A4
edelstahl
1,5 kN
410 mm
6392032
AW 15 51 A4
edelstahl
1,5 kN
510 mm
6392040
AW 15 61 A4
edelstahl
1,5 kN
610 mm
6392059
