Wand- und Stielausleger AW 15 FT
Wand- und Stielausleger AW 15 FT
Typ AW 15 11 FT | OBO Art.Nr. 6420656 | EAN 4012196207077
Art.Nr. / Typ
Breite
F in kN
1,5 kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3282 kg CO2e / 1 Stück |
| Dimension | B110mm |
| EPD-Artikel | ja |
| F in kN | 1,5 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 11 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

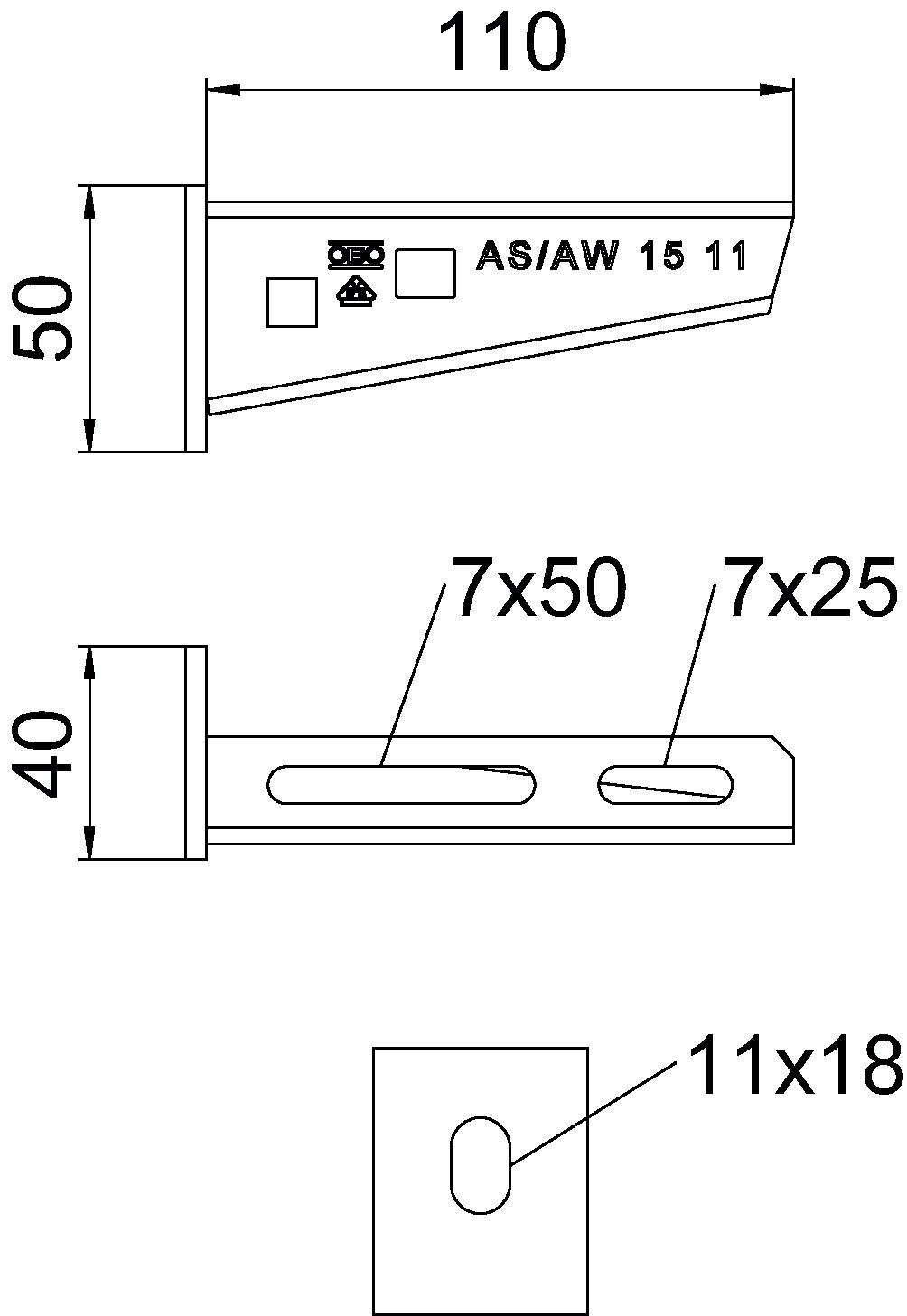

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 40 mm |
| Maß A | 40 mm |
| Maß B | 110 mm |
| Maß H | 50 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (1)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
F in kN
Breite
Farbe
OBO Art.Nr.
AW 15 11 FT
1,5 kN
110 mm
zink
6420656
AW 15 16 FT
1,5 kN
160 mm
zink
6420664
AW 15 21 FT
1,5 kN
210 mm
zink
6420680
AW 15 31 FT
1,5 kN
310 mm
zink
6420710
AW 15 41 FT
1,5 kN
410 mm
zink
6420745
AW 15 51 FT
1,5 kN
510 mm
zink
6420788
AW 15 61 FT
1,5 kN
610 mm
zink
6420826
Breite
AW 15 11 FT
OBO Art.Nr.
6420656
F in kN
1,5 kN
Breite
110 mm
Farbe
zink
AW 15 16 FT
OBO Art.Nr.
6420664
F in kN
1,5 kN
Breite
160 mm
Farbe
zink
AW 15 21 FT
OBO Art.Nr.
6420680
Farbe
zink
F in kN
1,5 kN
Breite
210 mm
AW 15 31 FT
OBO Art.Nr.
6420710
Farbe
zink
Breite
310 mm
F in kN
1,5 kN
AW 15 41 FT
OBO Art.Nr.
6420745
F in kN
1,5 kN
Farbe
zink
Breite
410 mm
AW 15 51 FT
OBO Art.Nr.
6420788
Farbe
zink
Breite
510 mm
F in kN
1,5 kN
AW 15 61 FT
OBO Art.Nr.
6420826
Breite
610 mm
Farbe
zink
F in kN
1,5 kN
