Wand- und Stielausleger AW 15 FT

Wand- und Stielausleger AW 15 FT

Art.Nr. 6420664 | EAN 4012196207138

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
F in kN
1,5 kN
Farbe
zink

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

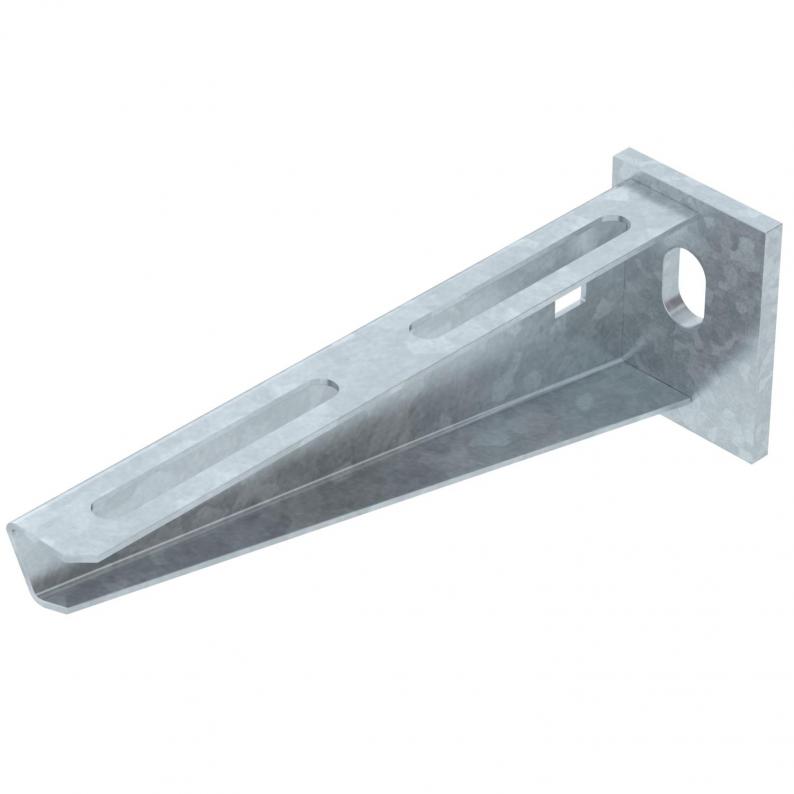

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

AusführungWand- und Stielausleger
CO2 Fußabdruck (GWP) Cradle-to-Gate0,4647 kg CO2e / 1 Stück
DimensionB160mm
EPD-Artikelja
F in kN1,5 kN
Farbezink
Funktionserhaltja
Lochdurchmesser11 mm
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
WerkstoffStahl
Winkelbereich max.90 mm
Winkelbereich min.90 mm

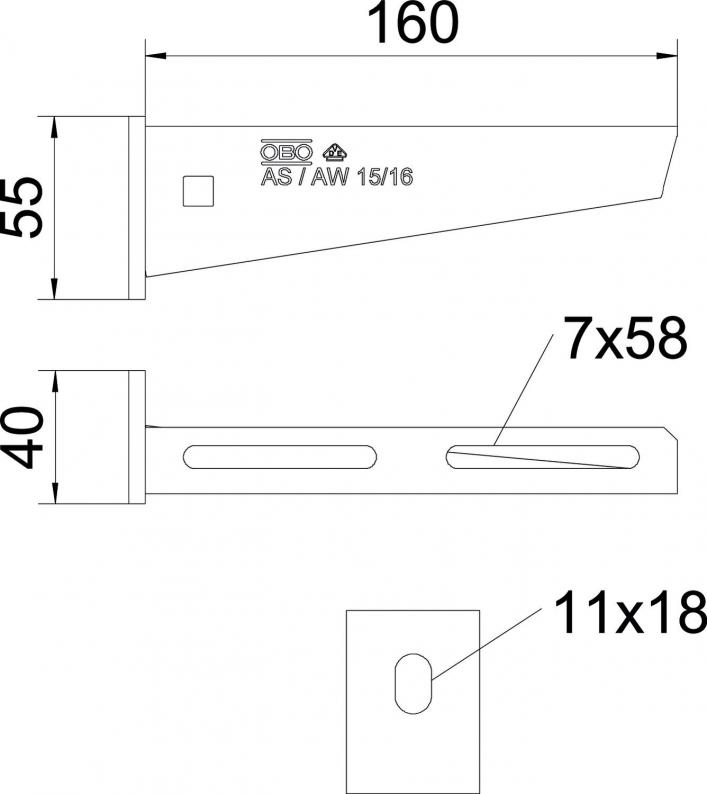

Abmessungen

Breite160 mm
Höhe55 mm
Länge40 mm
Maß A40 mm
Maß B160 mm
Maß H55 mm
Maß W160 mm
Belastungsdiagramm Ausleger Typ AW 15

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung

Zulässige Auslegerbelastung in kN ohne Mannlast

Belastungskurve mit Auslegerlängen in mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Montagezubehör
Typ
FRSB 6x12 F

kl. VKE: 100 Stück

Ausführungen

Breite
AW 15 11 FT
Art.Nr.
6420656
Breite
110 mm
F in kN
1,5 kN
Farbe
zink
AW 15 16 FT
Art.Nr.
6420664
F in kN
1,5 kN
Breite
160 mm
Farbe
zink
AW 15 21 FT
Art.Nr.
6420680
Breite
210 mm
Farbe
zink
F in kN
1,5 kN
AW 15 31 FT
Art.Nr.
6420710
Farbe
zink
Breite
310 mm
F in kN
1,5 kN
AW 15 41 FT
Art.Nr.
6420745
Breite
410 mm
Farbe
zink
F in kN
1,5 kN
AW 15 51 FT
Art.Nr.
6420788
F in kN
1,5 kN
Breite
510 mm
Farbe
zink
AW 15 61 FT
Art.Nr.
6420826
Farbe
zink
Breite
610 mm
F in kN
1,5 kN
