Wand- und Stielausleger AW 15 FT
Wand- und Stielausleger AW 15 FT
Typ AW 15 21 FT | OBO Art.Nr. 6420680 | EAN 4012196207190
Art.Nr. / Typ
Breite
F in kN
1,5 kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5831 kg CO2e / 1 Stück |
| Dimension | B210mm |
| EPD-Artikel | ja |
| F in kN | 1,5 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 11 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

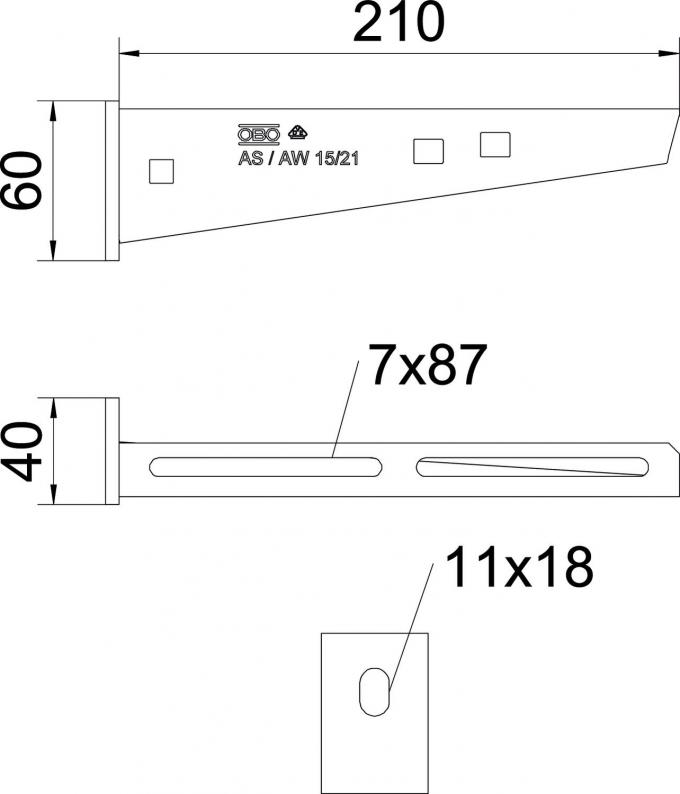

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 40 mm |
| Maß A | 40 mm |
| Maß B | 210 mm |
| Maß H | 60 mm |
| Maß W | 210 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
F in kN
Farbe
Breite
OBO Art.Nr.
AW 15 11 FT
1,5 kN
zink
110 mm
6420656
AW 15 16 FT
1,5 kN
zink
160 mm
6420664
AW 15 21 FT
1,5 kN
zink
210 mm
6420680
AW 15 31 FT
1,5 kN
zink
310 mm
6420710
AW 15 41 FT
1,5 kN
zink
410 mm
6420745
AW 15 51 FT
1,5 kN
zink
510 mm
6420788
AW 15 61 FT
1,5 kN
zink
610 mm
6420826
Breite
AW 15 11 FT
OBO Art.Nr.
6420656
F in kN
1,5 kN
Farbe
zink
Breite
110 mm
AW 15 16 FT
OBO Art.Nr.
6420664
Farbe
zink
Breite
160 mm
F in kN
1,5 kN
AW 15 21 FT
OBO Art.Nr.
6420680
Farbe
zink
F in kN
1,5 kN
Breite
210 mm
AW 15 31 FT
OBO Art.Nr.
6420710
F in kN
1,5 kN
Farbe
zink
Breite
310 mm
AW 15 41 FT
OBO Art.Nr.
6420745
Farbe
zink
Breite
410 mm
F in kN
1,5 kN
AW 15 51 FT
OBO Art.Nr.
6420788
Farbe
zink
Breite
510 mm
F in kN
1,5 kN
AW 15 61 FT
OBO Art.Nr.
6420826
Farbe
zink
F in kN
1,5 kN
Breite
610 mm
