Wand-und Stielausleger AW 30 A4
Wand-und Stielausleger AW 30 A4
Typ AW 30 21 A4 | OBO Art.Nr. 6443311 | EAN 4012196349753
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
3 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

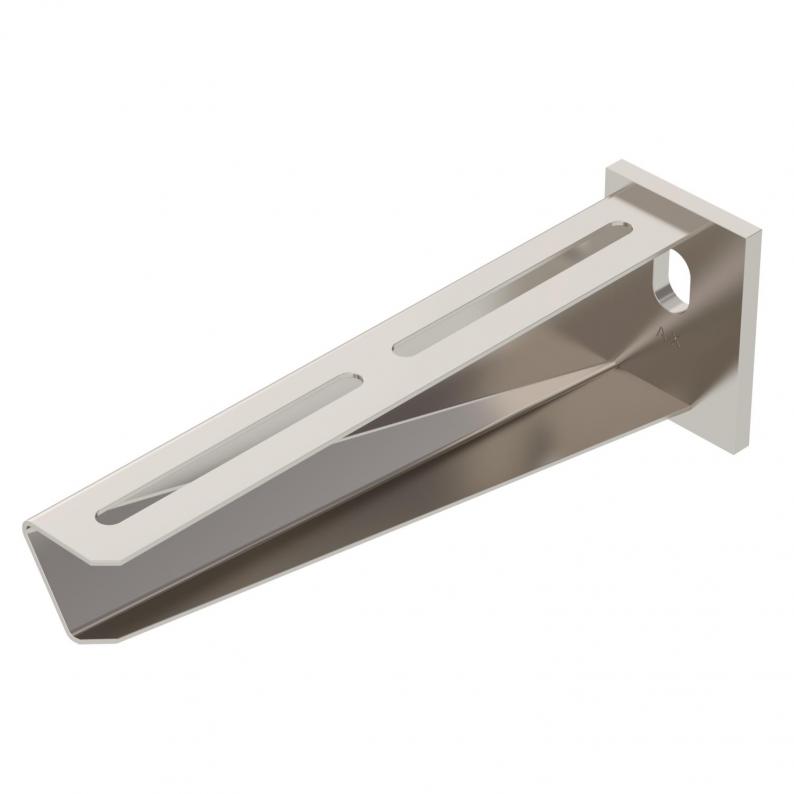

Wand- und Stielausleger mit angeschweißter Kopfplatte in der Breite 210mm.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,116 kg CO2e / 1 Stück |
| Dimension | B210mm |
| F in kN | 3 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 13 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

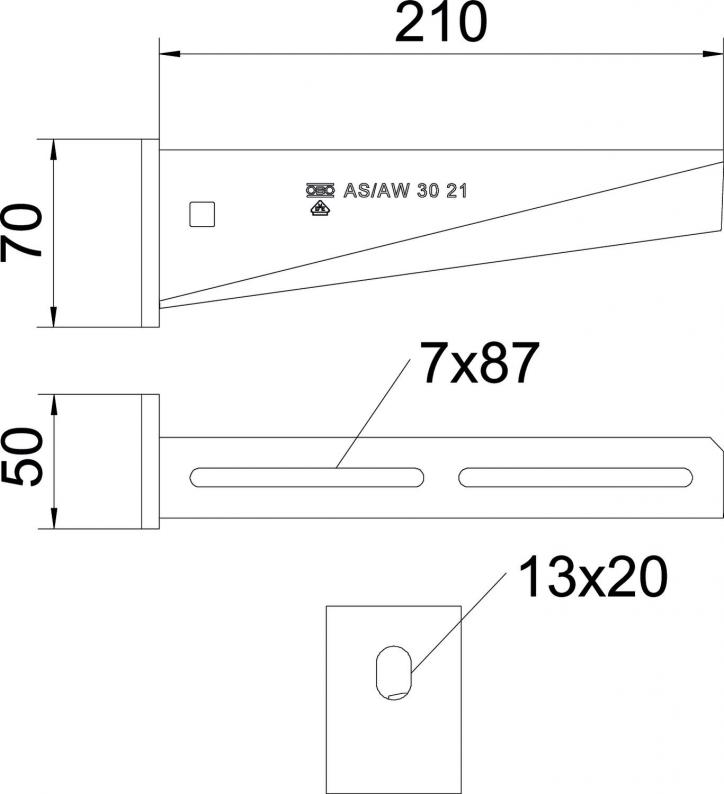

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 70 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 210 mm |
| Maß H | 70 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
F in kN
OBO Art.Nr.
AW 30 21 A4
edelstahl
210 mm
3 kN
6443311
AW 30 41 A4
edelstahl
410 mm
3 kN
6443346
AW 30 11 A4
edelstahl
110 mm
3 kN
6443615
AW 30 31 A4
edelstahl
310 mm
3 kN
6443621
AW 30 51 A4
edelstahl
510 mm
3 kN
6443625
AW 30 61 A4
edelstahl
610 mm
3 kN
6443627
Breite
AW 30 21 A4
OBO Art.Nr.
6443311
Farbe
edelstahl
Breite
210 mm
F in kN
3 kN
AW 30 41 A4
OBO Art.Nr.
6443346
Farbe
edelstahl
F in kN
3 kN
Breite
410 mm
AW 30 11 A4
OBO Art.Nr.
6443615
F in kN
3 kN
Farbe
edelstahl
Breite
110 mm
AW 30 31 A4
OBO Art.Nr.
6443621
Farbe
edelstahl
F in kN
3 kN
Breite
310 mm
AW 30 51 A4
OBO Art.Nr.
6443625
F in kN
3 kN
Breite
510 mm
Farbe
edelstahl
AW 30 61 A4
OBO Art.Nr.
6443627
F in kN
3 kN
Farbe
edelstahl
Breite
610 mm
