Wand- und Stielausleger AW 30 FT
Wand- und Stielausleger AW 30 FT
Typ AW 30 11 FT | OBO Art.Nr. 6419704 | EAN 4012196206599
Art.Nr. / Typ
Breite
F in kN
3 kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5485 kg CO2e / 1 Stück |
| Dimension | B110mm |
| EPD-Artikel | ja |
| F in kN | 3 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 11 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

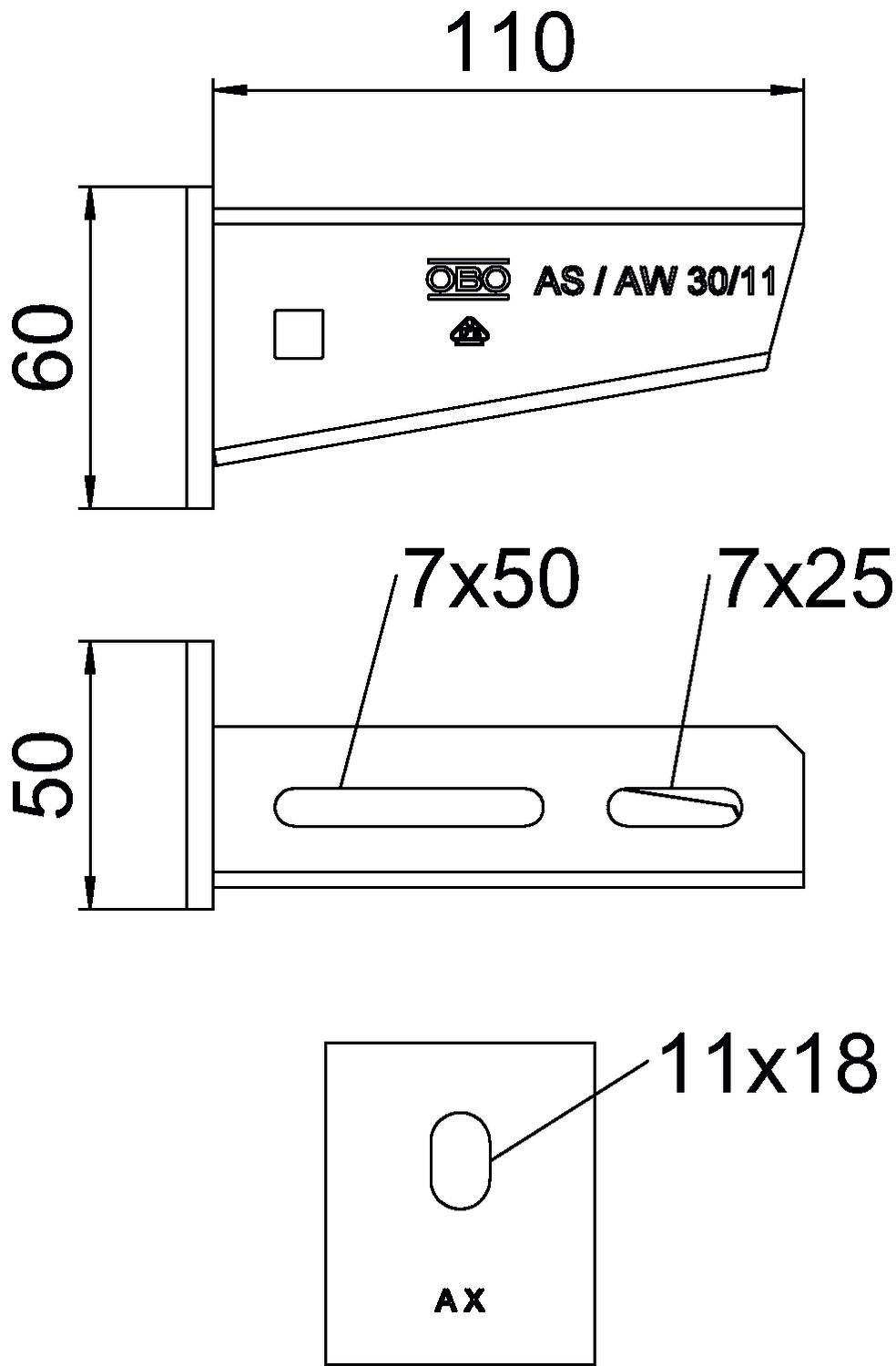

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 110 mm |
| Maß H | 60 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
F in kN
Farbe
Breite
OBO Art.Nr.
AW 30 11 FT
3 kN
zink
110 mm
6419704
AW 30 16 FT
3 kN
zink
160 mm
6419712
AW 30 21 FT
3 kN
zink
210 mm
6419720
AW 30 31 FT
3 kN
zink
310 mm
6419747
AW 30 41 FT
3 kN
zink
410 mm
6419763
AW 30 51 FT
3 kN
zink
510 mm
6419798
AW 30 61 FT
3 kN
zink
610 mm
6419828
AW 30 71 FT
3 kN
zink
710 mm
6419836
AW 30 56 FT
3 kN
zink
560 mm
6419844
Breite
AW 30 11 FT
OBO Art.Nr.
6419704
F in kN
3 kN
Farbe
zink
Breite
110 mm
AW 30 16 FT
OBO Art.Nr.
6419712
F in kN
3 kN
Breite
160 mm
Farbe
zink
AW 30 21 FT
OBO Art.Nr.
6419720
Breite
210 mm
F in kN
3 kN
Farbe
zink
AW 30 31 FT
OBO Art.Nr.
6419747
Breite
310 mm
F in kN
3 kN
Farbe
zink
AW 30 41 FT
OBO Art.Nr.
6419763
Farbe
zink
F in kN
3 kN
Breite
410 mm
AW 30 51 FT
OBO Art.Nr.
6419798
Farbe
zink
Breite
510 mm
F in kN
3 kN
AW 30 61 FT
OBO Art.Nr.
6419828
Farbe
zink
F in kN
3 kN
Breite
610 mm
AW 30 71 FT
OBO Art.Nr.
6419836
Breite
710 mm
Farbe
zink
F in kN
3 kN
AW 30 56 FT
OBO Art.Nr.
6419844
F in kN
3 kN
Breite
560 mm
Farbe
zink
