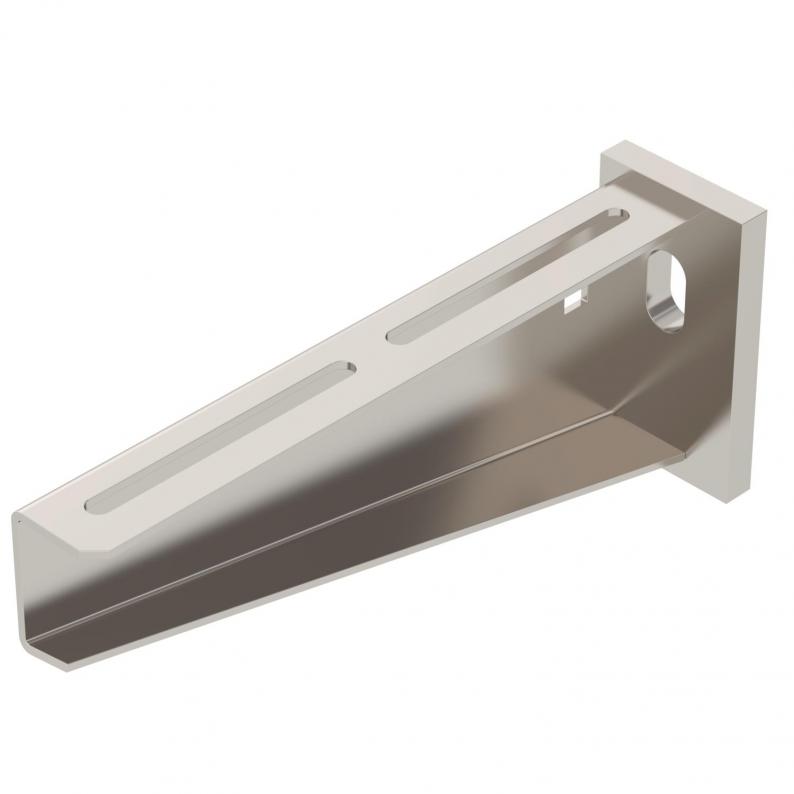

Wand- und Stielausleger AW 55 A2
Typ AW 55 21 A2 | OBO Art.Nr. 6443063 | EAN 4012196441433
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
5,5 kN
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,4789 kg CO2e / 1 Stück |
| Dimension | B210mm |
| F in kN | 5,5 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 13,5 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 90 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 210 mm |
| Maß H | 90 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
F in kN
OBO Art.Nr.
AW 55 21 A2
edelstahl
210 mm
5,5 kN
6443063
AW 55 31 A2
edelstahl
310 mm
5,5 kN
6443067
AW 55 41 A2
edelstahl
410 mm
5,5 kN
6443071
AW 55 51 A2
edelstahl
510 mm
5,5 kN
6443075
AW 55 61 A2
edelstahl
610 mm
5,5 kN
6443079
AW 55 71 A2
edelstahl
710 mm
5,5 kN
6443083
Breite
AW 55 21 A2
OBO Art.Nr.
6443063
Farbe
edelstahl
Breite
210 mm
F in kN
5,5 kN
AW 55 31 A2
OBO Art.Nr.
6443067
F in kN
5,5 kN
Breite
310 mm
Farbe
edelstahl
AW 55 41 A2
OBO Art.Nr.
6443071
Farbe
edelstahl
F in kN
5,5 kN
Breite
410 mm
AW 55 51 A2
OBO Art.Nr.
6443075
F in kN
5,5 kN
Breite
510 mm
Farbe
edelstahl
AW 55 61 A2
OBO Art.Nr.
6443079
F in kN
5,5 kN
Breite
610 mm
Farbe
edelstahl
AW 55 71 A2
OBO Art.Nr.
6443083
F in kN
5,5 kN
Farbe
edelstahl
Breite
710 mm
