Wand- und Stielausleger AW 55 A4

Wand- und Stielausleger AW 55 A4

Typ AW 55 21 A4 | OBO Art.Nr. 6418557 | EAN 4012195912965

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
edelstahl
F in kN
5,5 kN

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.

Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Wand- und Stielausleger
  • U-Stiel
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

AusführungWand- und Stielausleger
CO2 Fußabdruck (GWP) Cradle-to-Gate4,4559 kg CO2e / 1 Stück
DimensionB210mm
F in kN5,5 kN
Farbeedelstahl
Funktionserhaltnein
Lochdurchmesser13,5 mm
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztja
WerkstoffEdelstahl, rostfrei 1.4571
Winkelbereich max.90 mm
Winkelbereich min.90 mm

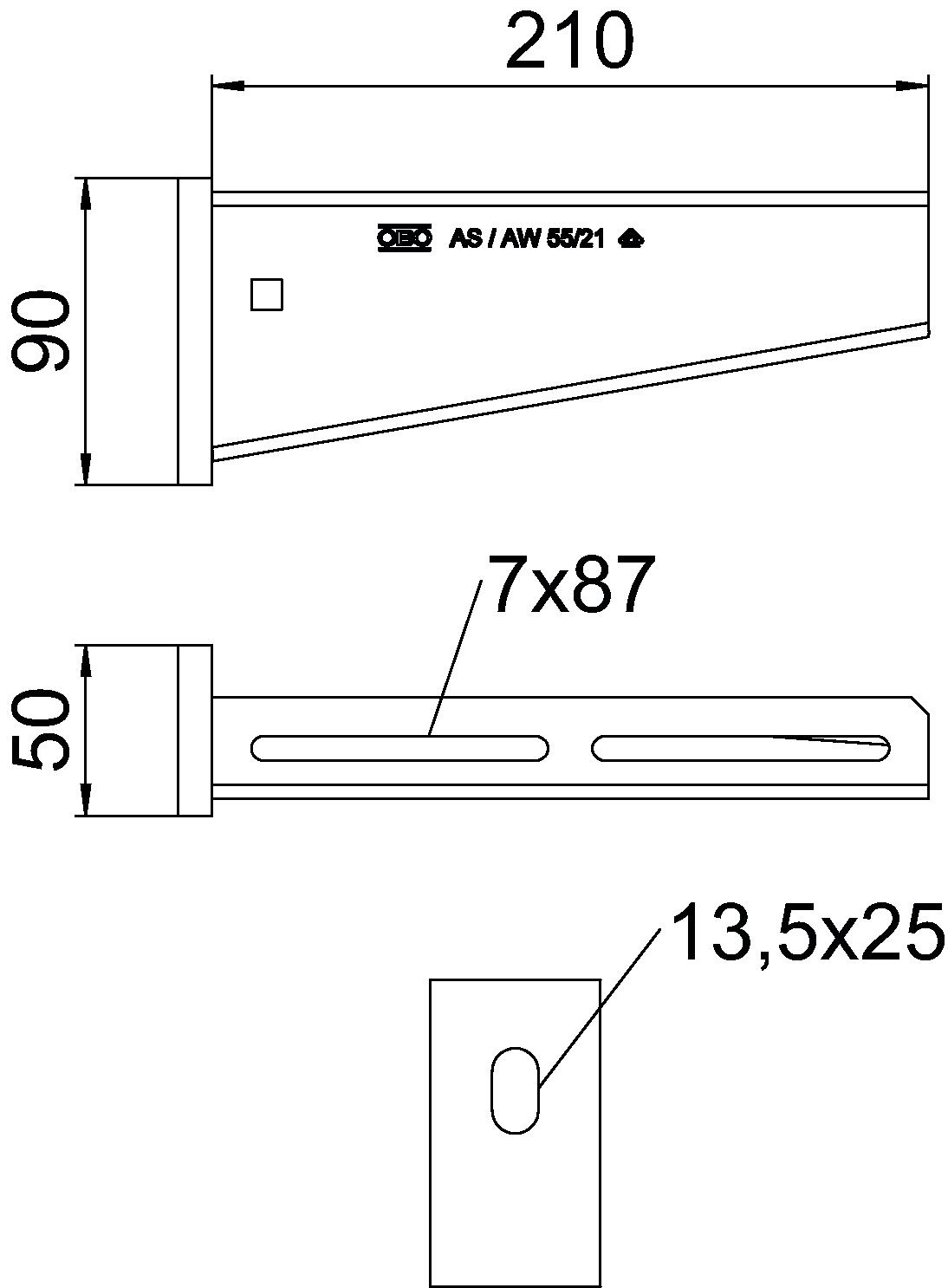

Abmessungen

Breite210 mm
Höhe90 mm
Länge50 mm
Maß A50 mm
Maß B210 mm
Maß H90 mm
Belastungsdiagramm Ausleger Typ AW 55

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung

Zulässige Auslegerbelastung in kN ohne Mannlast

Belastungskurve mit Auslegerlängen in mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (1)

Zubehör

Montagezubehör
Typ
FRSB 6x12 A4

kl. VKE: 100 Stück

Ausführungen

Breite
AW 55 21 A4
OBO Art.Nr.
6418557
Breite
210 mm
Farbe
edelstahl
F in kN
5,5 kN
AW 55 31 A4
OBO Art.Nr.
6418573
Farbe
edelstahl
F in kN
5,5 kN
Breite
310 mm
AW 55 41 A4
OBO Art.Nr.
6418601
Breite
410 mm
F in kN
5,5 kN
Farbe
edelstahl
AW 55 51 A4
OBO Art.Nr.
6418622
Breite
510 mm
Farbe
edelstahl
F in kN
5,5 kN
AW 55 61 A4
OBO Art.Nr.
6418638
F in kN
5,5 kN
Farbe
edelstahl
Breite
610 mm
