Wand- und Stielausleger AW 55 FT
Typ AW 55 21 FT | OBO Art.Nr. 6418554 | EAN 4012196204731
Art.Nr. / Typ
Breite
F in kN
5,5 kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,8702 kg CO2e / 1 Stück |
| Dimension | B210mm |
| EPD-Artikel | ja |
| F in kN | 5,5 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 13,5 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

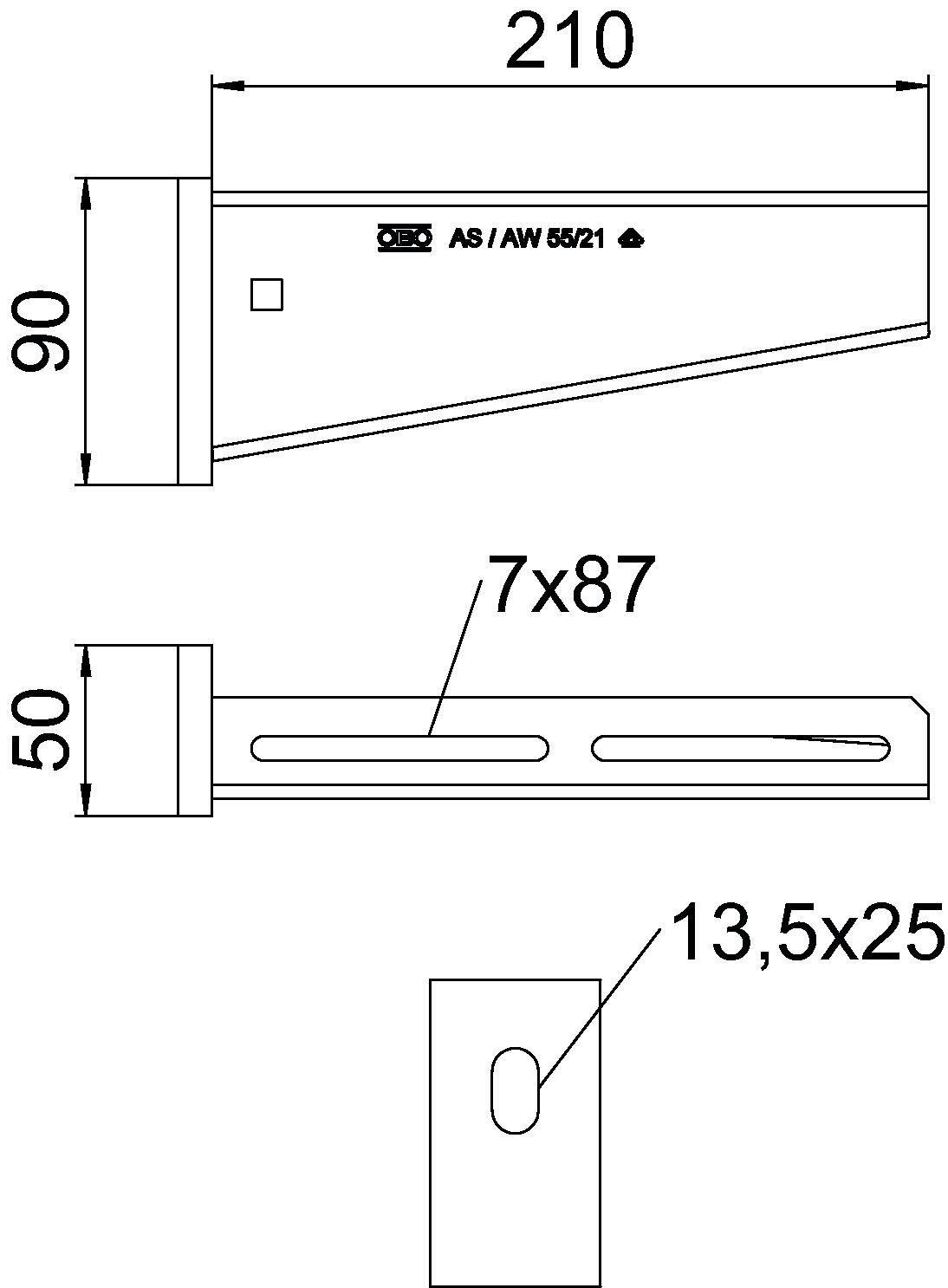

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 90 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 210 mm |
| Maß H | 90 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
F in kN
Breite
Farbe
OBO Art.Nr.
AW 55 21 FT
5,5 kN
210 mm
zink
6418554
AW 55 31 FT
5,5 kN
310 mm
zink
6418570
AW 55 41 FT
5,5 kN
410 mm
zink
6418597
AW 55 51 FT
5,5 kN
510 mm
zink
6418619
AW 55 56 FT
5,5 kN
560 mm
zink
6418627
AW 55 61 FT
5,5 kN
610 mm
zink
6418635
AW 55 71 FT
5,5 kN
710 mm
zink
6418651
AW 55 81 FT
5,5 kN
810 mm
zink
6418686
AW 55 91 FT
5,5 kN
910 mm
zink
6418708
AW 55 101 FT
5,5 kN
1010 mm
zink
6418724
