Wand- und Stielausleger AW 55 FT
Typ AW 55 31 FT | Art.Nr. 6418570 | EAN 4012196204793
Art.Nr. / Typ
Breite
F in kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

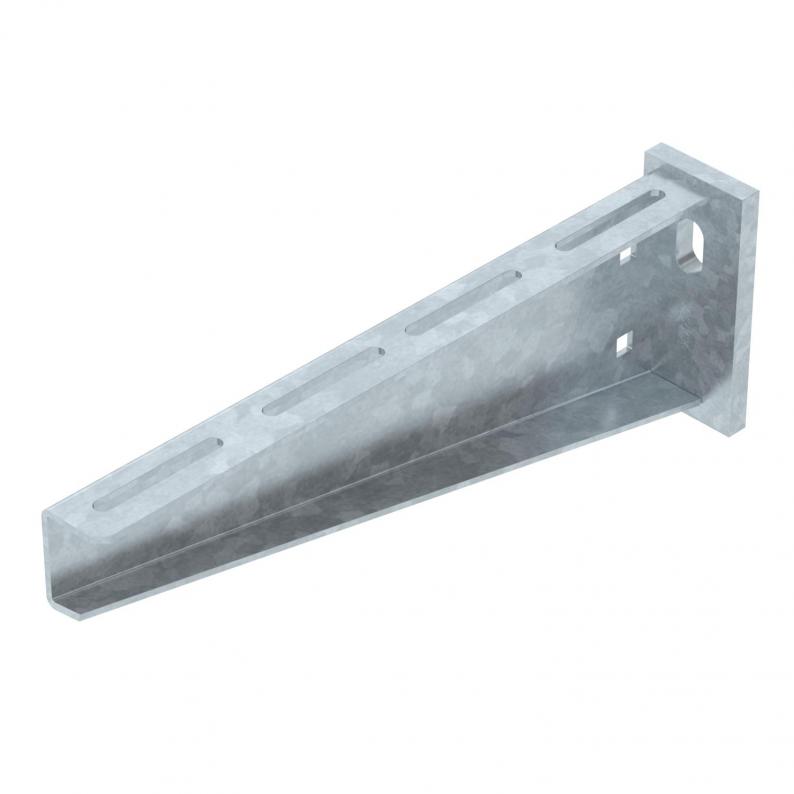

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten

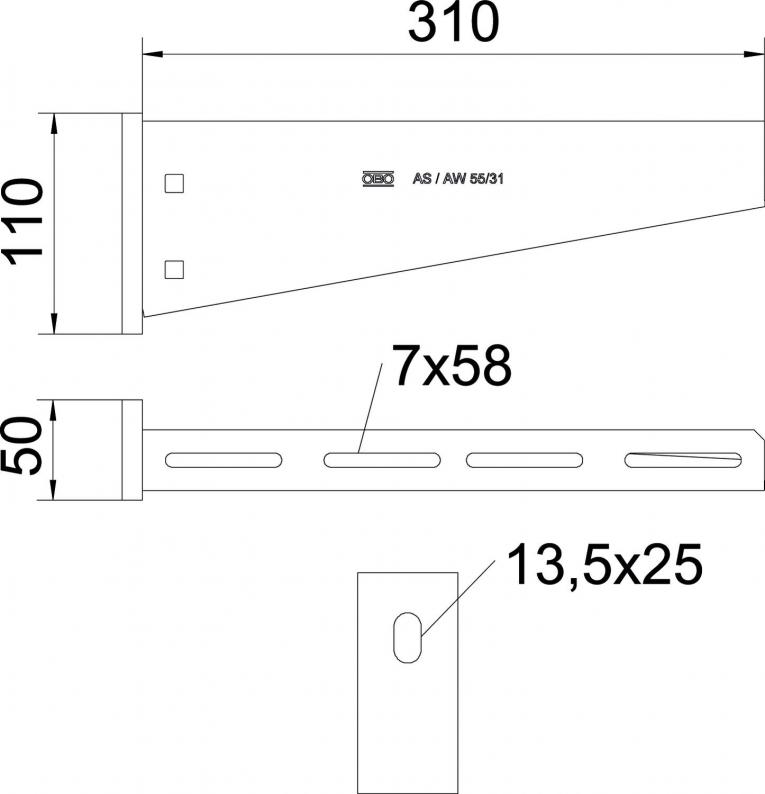

Abmessungen
| Länge | 50 mm |
|---|---|
| Breite | 310 mm |
| Höhe | 110 mm |
| Maß A | 50 mm |
| Maß B | 310 mm |
| Maß H | 110 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Rostfreier Stahl, gebeizt | nein |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
| Lochdurchmesser | 13,5 mm |
| EPD-Artikel | ja |
| Ausführung | Wand- und Stielausleger |
| F in kN | 5,5 kN |
| Dimension | B310mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,1929 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Farbe
Art.Nr.
AW 55 21 FT
210
5,5
zink
6418554
AW 55 31 FT
310
5,5
zink
6418570
AW 55 41 FT
410
5,5
zink
6418597
AW 55 51 FT
510
5,5
zink
6418619
AW 55 56 FT
560
5,5
zink
6418627
AW 55 61 FT
610
5,5
zink
6418635
AW 55 71 FT
710
5,5
zink
6418651
AW 55 81 FT
810
5,5
zink
6418686
AW 55 91 FT
910
5,5
zink
6418708
AW 55 101 FT
1010
5,5
zink
6418724
