Wand- und Stielausleger MWA 12 FS
Typ MWA 12 31S FS | Art.Nr. 6424740 | EAN 4012196637034
Art.Nr. / Typ
Breite
F in kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

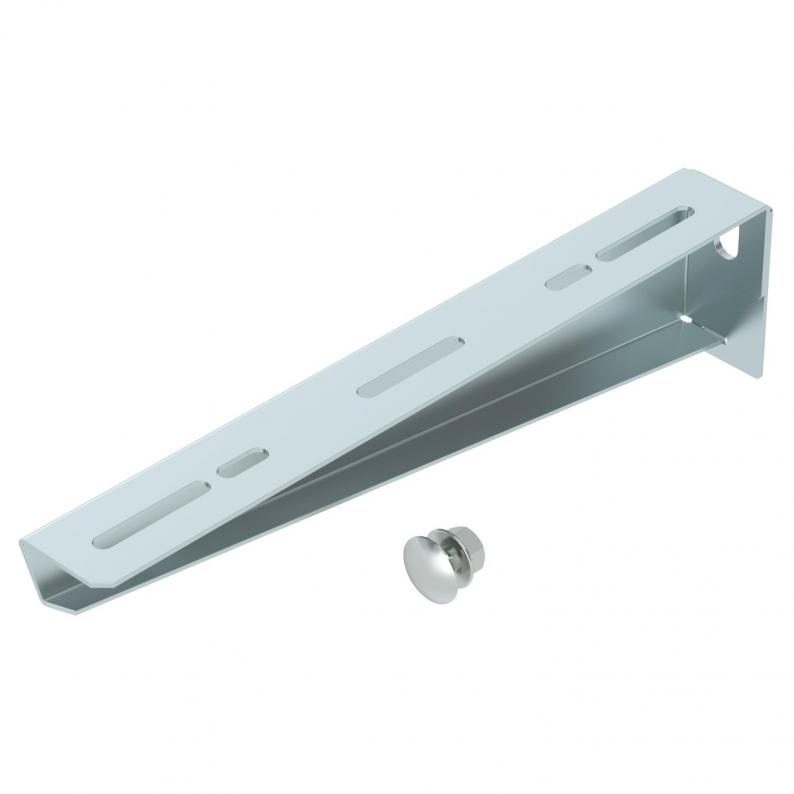

Leichter Wand- und Stielausleger in gefalteter Ausführung.
Inklusive Schraube M10x25 zur Befestigung an U-Stielen.
Technische Daten

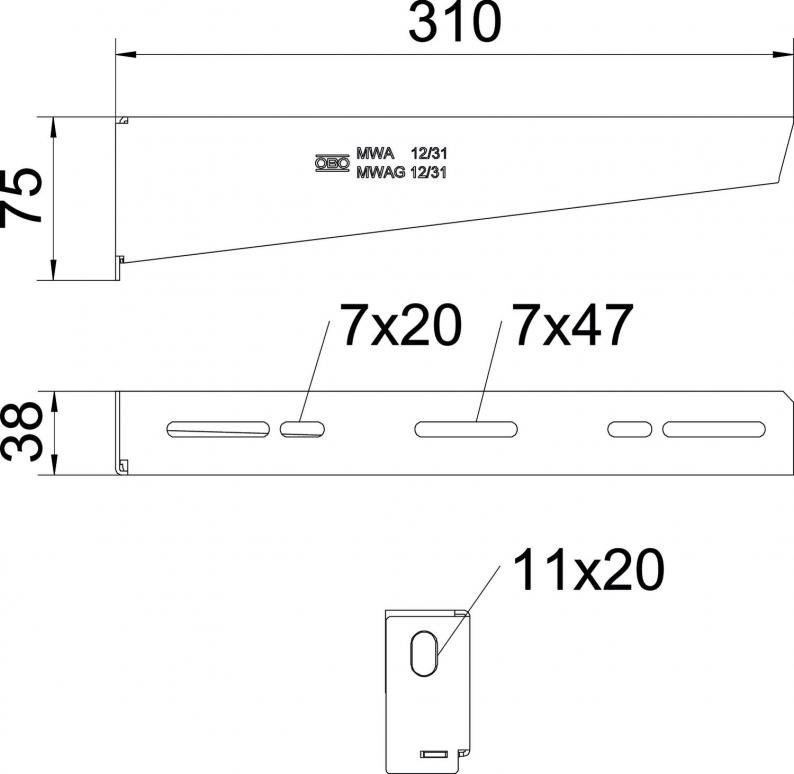

Abmessungen
| Länge | 38,5 mm |
|---|---|
| Breite | 310 mm |
| Höhe | 75 mm |
| Maß A | 38,5 mm |
| Maß B | 310 mm |
| Maß H | 75 mm |
| Maß W | 310 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Rostfreier Stahl, gebeizt | nein |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
| Lochdurchmesser | 11 mm |
| Ausführung | Wand- und Stielausleger |
| F in kN | 1,2 kN |
| Dimension | B310mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,3665 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Farbe
Art.Nr.
MWA 12 11S FS
110
1,2
zink
6424716
MWA 12 21S FS
210
1,2
zink
6424732
MWA 12 31S FS
310
1,2
zink
6424740
MWA 12 41S FS
410
1,2
zink
6424759
Breite
MWA 12 11S FS
Art.Nr.
6424716
Breite
110
F in kN
1,2
Farbe
zink
MWA 12 21S FS
Art.Nr.
6424732
Breite
210
F in kN
1,2
Farbe
zink
MWA 12 31S FS
Art.Nr.
6424740
Breite
310
F in kN
1,2
Farbe
zink
MWA 12 41S FS
Art.Nr.
6424759
Breite
410
F in kN
1,2
Farbe
zink
