Wandausleger AW 80
Typ AW 80 21 FT | OBO Art.Nr. 6417752 | EAN 4012196203475
Art.Nr. / Typ
Breite
F in kN
8 kN
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwerer Wandausleger mit angeschweißter Kopfplatte.
Bei der Befestigung von Kabelrinnen- und leitern mit Flachrundschrauben der Größe M6 bitte Großflächenscheibe separat bestellen (Lochung im Ausleger 9 x ...).
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,6672 kg CO2e / 1 Stück |
| Dimension | B210mm |
| F in kN | 8 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| Lochdurchmesser | 17,5 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

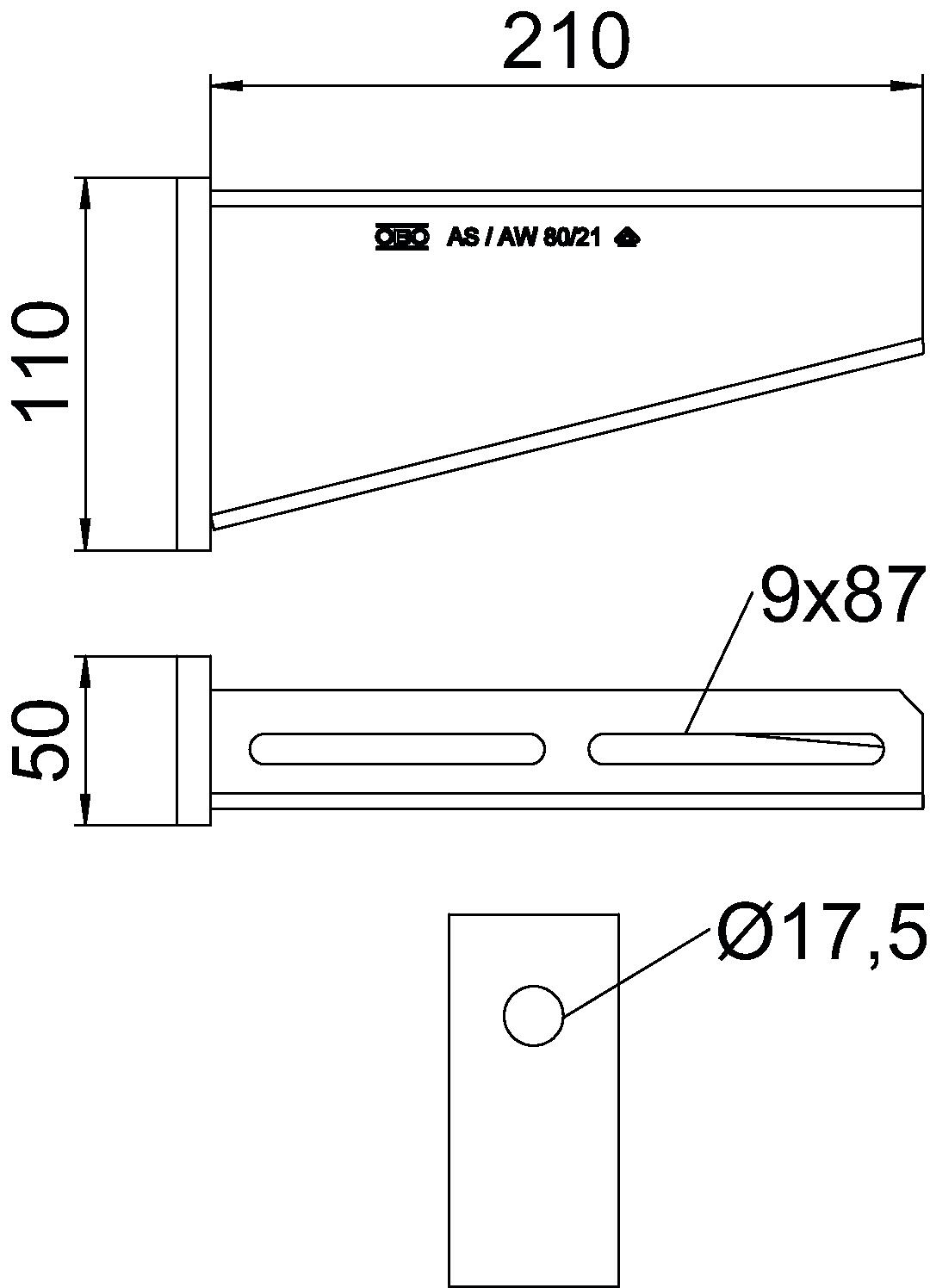

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 210 mm |
| Maß H | 110 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
OBO Art.Nr.
AW 80 21 FT
210 mm
8 kN
6417752
AW 80 31 FT
310 mm
8 kN
6417779
AW 80 41 FT
410 mm
8 kN
6417795
AW 80 51 FT
510 mm
8 kN
6417817
AW 80 61 FT
610 mm
8 kN
6417833
AW 80 71 FT
710 mm
8 kN
6417868
AW 80 81 FT
810 mm
8 kN
6417884
