Wandausleger AW 80
Typ AW 80 31 FT | OBO Art.Nr. 6417779 | EAN 4012196203536
Art.Nr. / Typ
Breite
F in kN
8 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

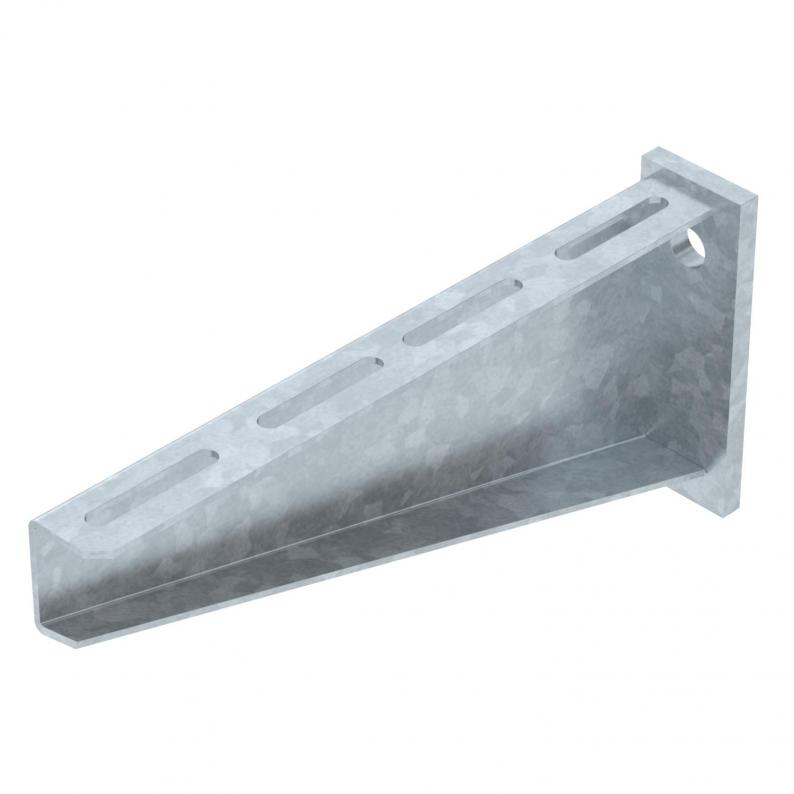

Schwerer Wandausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,9178 kg CO2e / 1 Stück |
| Dimension | B310mm |
| F in kN | 8 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| Lochdurchmesser | 17,5 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

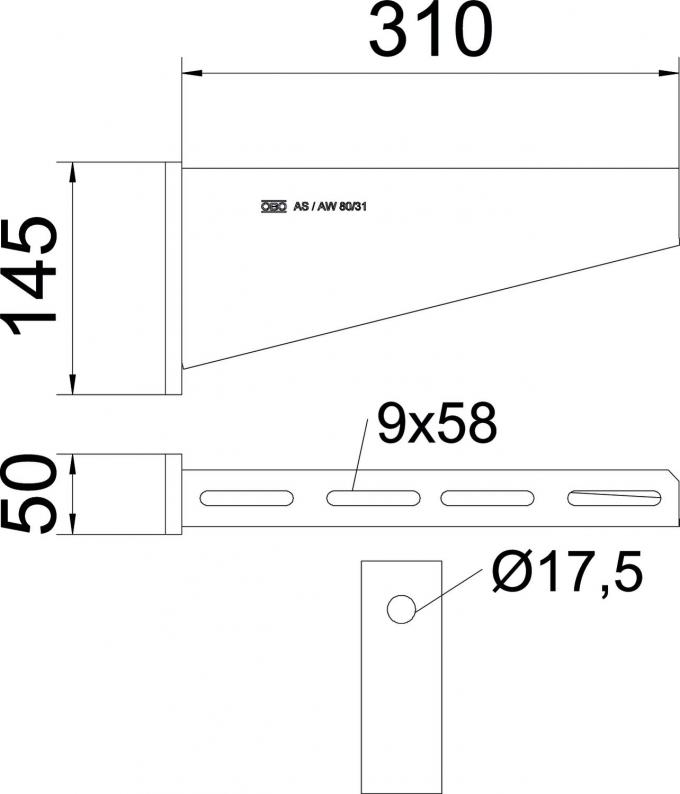

Abmessungen
| Breite | 310 mm |
|---|---|
| Höhe | 145 mm |
| Länge | 50 mm |
| Maß A | 50 mm |
| Maß B | 310 mm |
| Maß H | 145 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
F in kN
Breite
OBO Art.Nr.
AW 80 21 FT
8 kN
210 mm
6417752
AW 80 31 FT
8 kN
310 mm
6417779
AW 80 41 FT
8 kN
410 mm
6417795
AW 80 51 FT
8 kN
510 mm
6417817
AW 80 61 FT
8 kN
610 mm
6417833
AW 80 71 FT
8 kN
710 mm
6417868
AW 80 81 FT
8 kN
810 mm
6417884
Breite
AW 80 21 FT
OBO Art.Nr.
6417752
F in kN
8 kN
Breite
210 mm
AW 80 31 FT
OBO Art.Nr.
6417779
Breite
310 mm
F in kN
8 kN
AW 80 41 FT
OBO Art.Nr.
6417795
Breite
410 mm
F in kN
8 kN
AW 80 51 FT
OBO Art.Nr.
6417817
F in kN
8 kN
Breite
510 mm
AW 80 61 FT
OBO Art.Nr.
6417833
Breite
610 mm
F in kN
8 kN
AW 80 71 FT
OBO Art.Nr.
6417868
Breite
710 mm
F in kN
8 kN
AW 80 81 FT
OBO Art.Nr.
6417884
F in kN
8 kN
Breite
810 mm
