Wandausleger AW 80
Art.Nr. 6417817 | EAN 4012196203659
Art.Nr. / Typ
Breite
F in kN
8 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

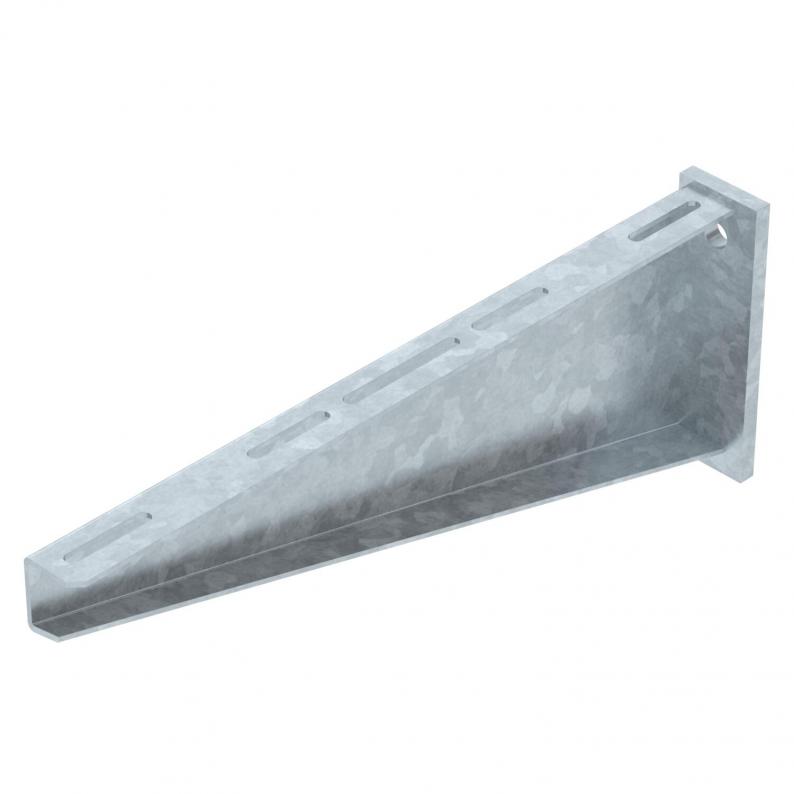

Schwerer Wandausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| Dimension | B510mm |
| F in kN | 8 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| Lochdurchmesser | 17,5 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

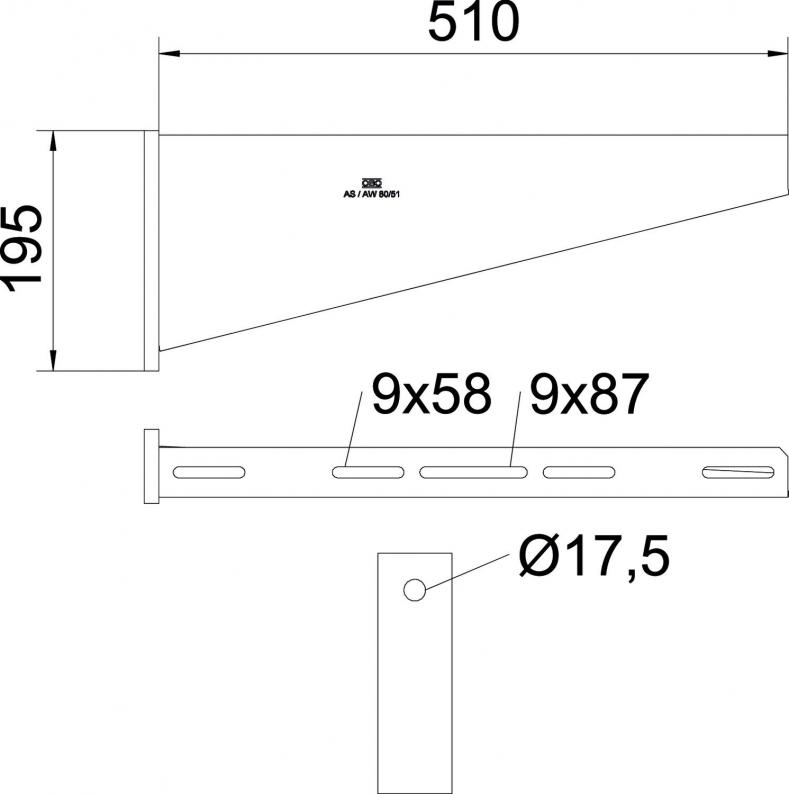

Abmessungen
| Breite | 510 mm |
|---|---|
| Höhe | 195 mm |
| Länge | 60 mm |
| Maß A | 60 mm |
| Maß B | 510 mm |
| Maß H | 195 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Art.Nr.
AW 80 21 FT
210 mm
8 kN
6417752
AW 80 31 FT
310 mm
8 kN
6417779
AW 80 41 FT
410 mm
8 kN
6417795
AW 80 51 FT
510 mm
8 kN
6417817
AW 80 61 FT
610 mm
8 kN
6417833
AW 80 71 FT
710 mm
8 kN
6417868
AW 80 81 FT
810 mm
8 kN
6417884
Breite
AW 80 21 FT
Art.Nr.
6417752
Breite
210 mm
F in kN
8 kN
AW 80 31 FT
Art.Nr.
6417779
F in kN
8 kN
Breite
310 mm
AW 80 41 FT
Art.Nr.
6417795
Breite
410 mm
F in kN
8 kN
AW 80 51 FT
Art.Nr.
6417817
F in kN
8 kN
Breite
510 mm
AW 80 61 FT
Art.Nr.
6417833
Breite
610 mm
F in kN
8 kN
AW 80 71 FT
Art.Nr.
6417868
F in kN
8 kN
Breite
710 mm
AW 80 81 FT
Art.Nr.
6417884
Breite
810 mm
F in kN
8 kN
