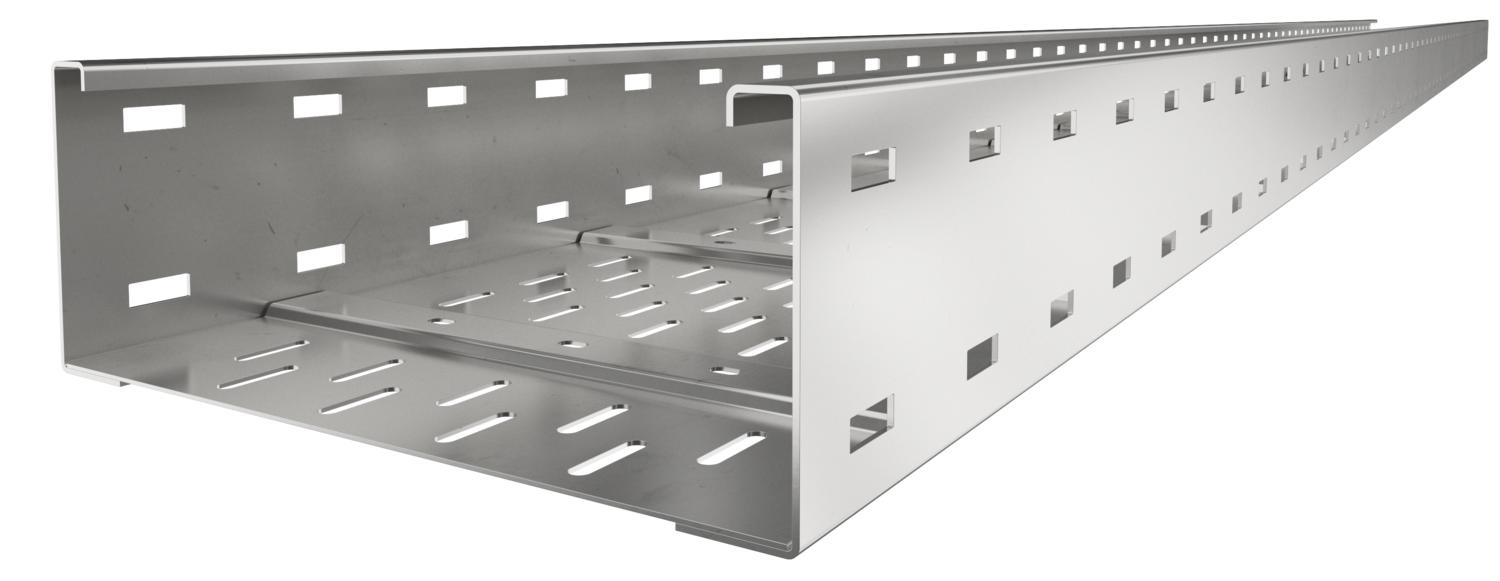

Weitspannkabelrinne WKSG 110 A2

Weitspannkabelrinne WKSG 110 A2

Typ WKSG 120 A2 | OBO Art.Nr. 6098161 | EAN 4012195683506

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
2 mm
Funktionserhalt
nein
Länge
6000 mm

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 110 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Längsverbinder Typ WRVL 110 sind anteilig separat zu bestellen.

  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Weitspannkabelrinne, Seitenhöhe 110 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abmessung110 X 200
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Blechstärke2 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate35,9073 kg CO2e / 1 Meter
Dimension110x200x6000
Farbeedelstahl
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Montagelochung im Bodenja
Nutzlänge6000 mm
Nutzquerschnitt20200 mm²
Nutzquerschnitt202 cm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungja
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite200 mm
Höhe110 mm
Länge6000 mm
Maß B200 mm
Maß L6000 mm

Belastungen

Stützabstand 3,0m2,5 kN/m
Stützabstand 3,5m2,01 kN/m
Stützabstand 4,0m1,6 kN/m
Stützabstand 4,5m1,32 kN/m
Stützabstand 5,0m1,1 kN/m
Stützabstand 6,0m0,75 kN/m
Stützabstand 7,0m0,45 kN/m
Stützabstand 8,0m0,2 kN/m
Belastungsdiagramm Weitspannkabelrinne Typ WKSG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)

Zubehör

Systemzubehör

OBO Art.Nr. 6091229

Längsverbinder A2
Typ
WRVL 110 A2

kl. VKE: 2 Stück

OBO Art.Nr. 6227360

Deckel mit Drehriegel A2
Typ
WDRL 1116 20 A2

kl. VKE: 3 m

OBO Art.Nr. 6062173

Trennsteg 85 A2
Typ
TSG 85 A2

kl. VKE: 3 m

Ausführungen

Breite
WKSG 120 A2
OBO Art.Nr.
6098161
Blechstärke
2 mm
Funktionserhalt
nein
Breite
200 mm
Länge
6000 mm
WKSG 130 A2
OBO Art.Nr.
6098165
Funktionserhalt
nein
Breite
300 mm
Länge
6000 mm
Blechstärke
2 mm
WKSG 140 A2
OBO Art.Nr.
6098169
Breite
400 mm
Funktionserhalt
nein
Blechstärke
2 mm
Länge
6000 mm
WKSG 150 A2
OBO Art.Nr.
6098173
Blechstärke
2 mm
Funktionserhalt
nein
Länge
6000 mm
Breite
500 mm
WKSG 160 A2
OBO Art.Nr.
6098177
Länge
6000 mm
Funktionserhalt
nein
Breite
600 mm
Blechstärke
2 mm
