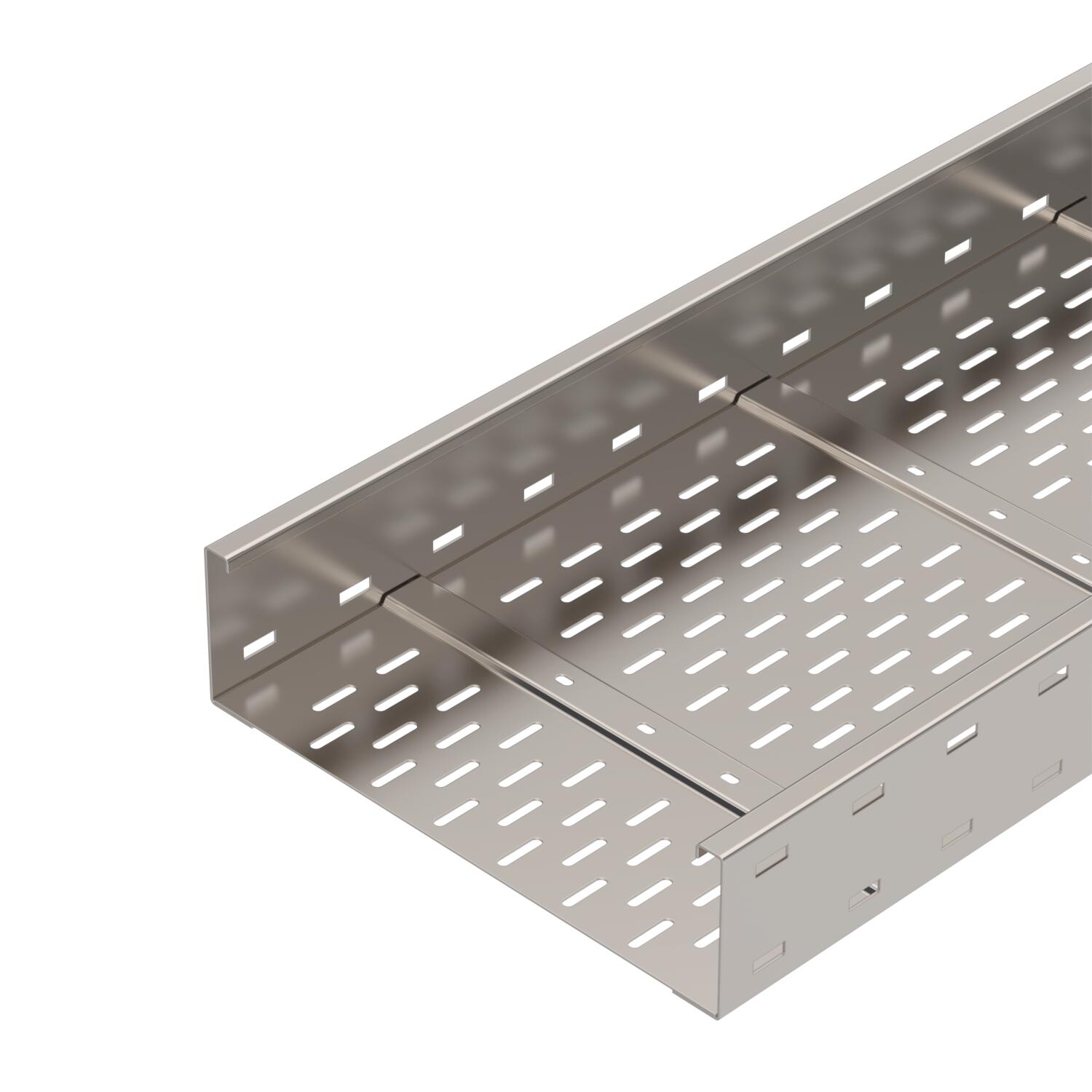

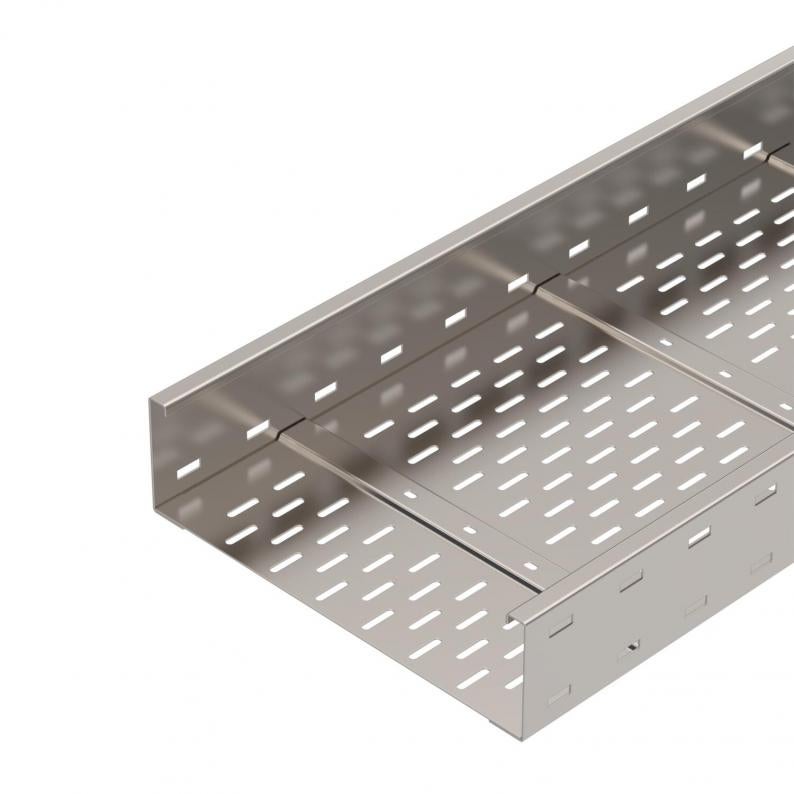

Weitspannkabelrinne WKSG 110 A2

Weitspannkabelrinne WKSG 110 A2

Art.Nr. 6098169 | EAN 4012195683520

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
6000 mm
Funktionserhalt
nein
Blechstärke
2 mm

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 110 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Weitspannkabelrinne, Seitenhöhe 110 mm

Technische Daten

Technische Daten

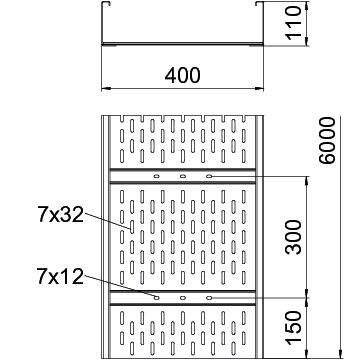

Abmessung110 X 400
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Blechstärke2 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate47,2284 kg CO2e / 1 Meter
Dimension110x400x6000
Farbeedelstahl
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Montagelochung im Bodenja
Nutzlänge6000 mm
Nutzquerschnitt408 cm²
Nutzquerschnitt40800 mm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungja
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite400 mm
Höhe110 mm
Länge6000 mm
Maß B400 mm
Maß L6000 mm

Belastungen

Stützabstand 3,0m2,9 kN/m
Stützabstand 3,5m2,43 kN/m
Stützabstand 4,0m2 kN/m
Stützabstand 4,5m1,72 kN/m
Stützabstand 5,0m1,5 kN/m
Stützabstand 6,0m1 kN/m
Stützabstand 7,0m0,7 kN/m
Stützabstand 8,0m0,4 kN/m
Belastungsdiagramm Weitspannkabelrinne Typ WKSG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
