Weitspannkabelrinne WKSG 110 FT

Weitspannkabelrinne WKSG 110 FT

Typ WKSG 130 FT | Art.Nr. 6098145 | EAN 4012196370030

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

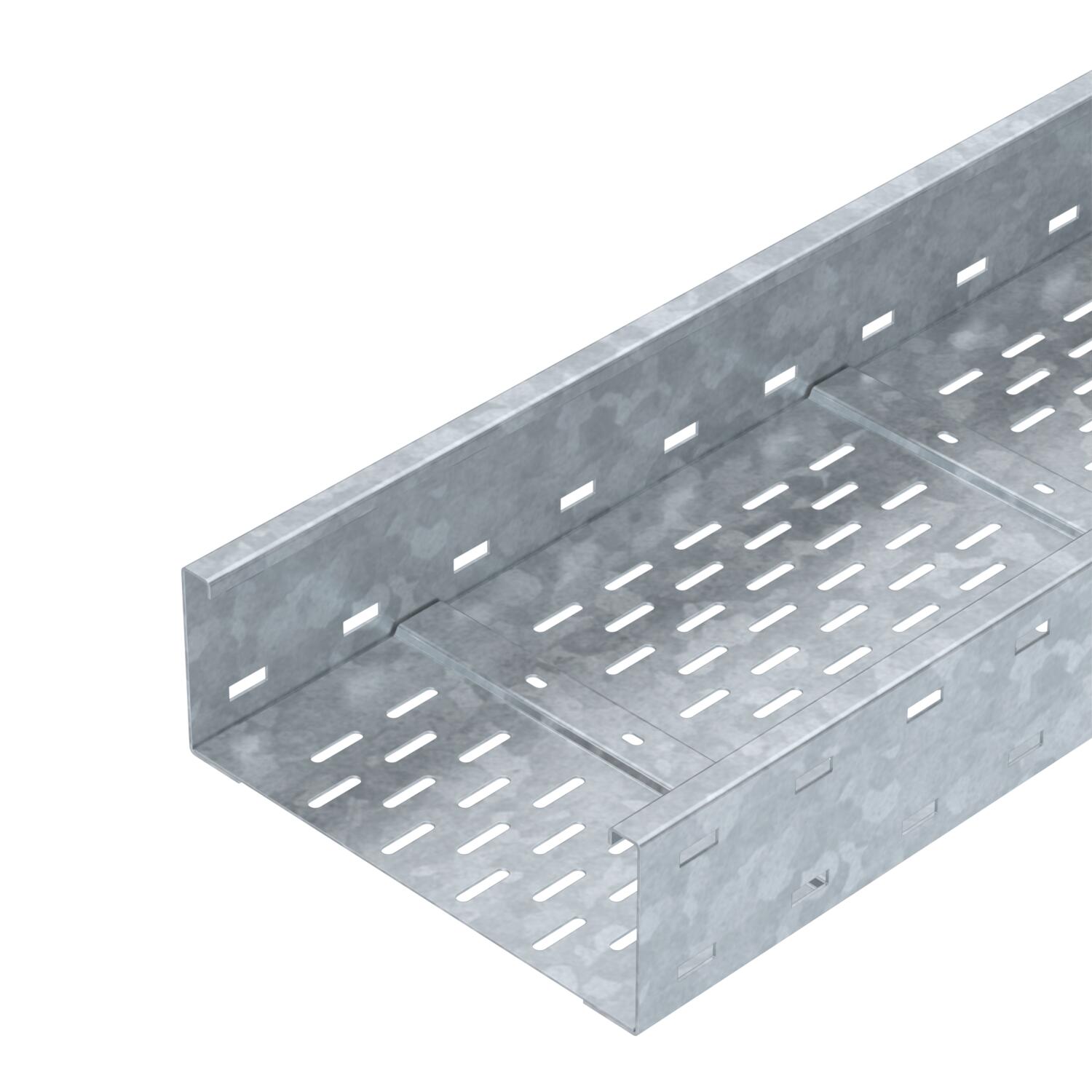

Weitspannkaberinnen-System, gelocht, mit der Seitenhöhe 110 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Längsverbinder Typ WRVL 110 sind anteilig separat zu bestellen.

  • Magnetische Schirmdämpfung
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Weitspannkabelrinne, Seitenhöhe 110 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

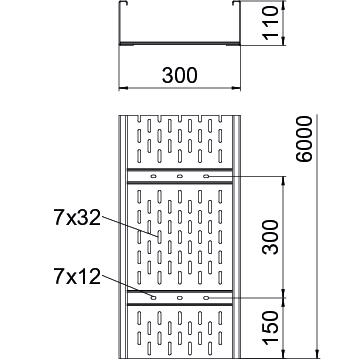

Abmessungen

Länge6000 mm
Breite300 mm
Höhe110 mm
Maß L6000 mm
Maß B300 mm

Technische Daten

Funktionserhaltnein
Seitenlochungja
Ausführung Verbinderohne Verbinder
Weitspann-Ausführungja
Nutzquerschnitt305 cm²
Rostfreier Stahl, gebeiztnein
Blechstärke2 mm
Montagelochung im Bodenja
Nutzquerschnitt30500 mm²
Abmessung110 x 300
Dimension110x300x6000
Oberflächetauchfeuerverzinkt
WerkstoffStahl
Farbezink
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Nutzlänge6000 mm
Art des Verbinders Kabeltragsystemgeschraubt
CO2 Fußabdruck (GWP) Cradle-to-Gate18,4529 kg CO2e / 1 Meter

Belastungen

Stützabstand 3,0m2,5 kN/m
Stützabstand 3,5m2,01 kN/m
Stützabstand 4,0m1,6 kN/m
Stützabstand 4,5m1,32 kN/m
Stützabstand 5,0m1,1 kN/m
Stützabstand 6,0m0,75 kN/m
Stützabstand 8,0m0,2 kN/m
Stützabstand 7,0m0,45 kN/m
Belastungsdiagramm Weitspannkabelrinne Typ WKSG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)

Zubehör

Systemzubehör

Art.Nr. 6091180

Längsverbinder FT
Typ
WRVL 110 FT

kl. VKE: 2 Stück

Art.Nr. 6098348

90°-Bogen 110 FT
Typ
WRB 90 130 FT

kl. VKE: 1 Stück

Typ
WDRL 1116 30 DD

kl. VKE: 3 m

Ausführungen

Breite
WKSG 120 FT
Art.Nr.
6098141
Länge
6000
Breite
200
Funktionserhalt
nein
Blechstärke
2
WKSG 130 FT
Art.Nr.
6098145
Länge
6000
Breite
300
Funktionserhalt
nein
Blechstärke
2
WKSG 140 FT
Art.Nr.
6098149
Länge
6000
Breite
400
Funktionserhalt
nein
Blechstärke
2
WKSG 150 FT
Art.Nr.
6098153
Länge
6000
Breite
500
Funktionserhalt
nein
Blechstärke
2
WKSG 160 FT
Art.Nr.
6098157
Länge
6000
Breite
600
Funktionserhalt
nein
Blechstärke
2
