Weitspannkabelrinne WKSG 160 A2
Weitspannkabelrinne WKSG 160 A2
Typ WKSG 162 A2 | OBO Art.Nr. 6098571 | EAN 4012195683582
Art.Nr. / Typ
Breite
Blechstärke
2 mm
Länge
6000 mm
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

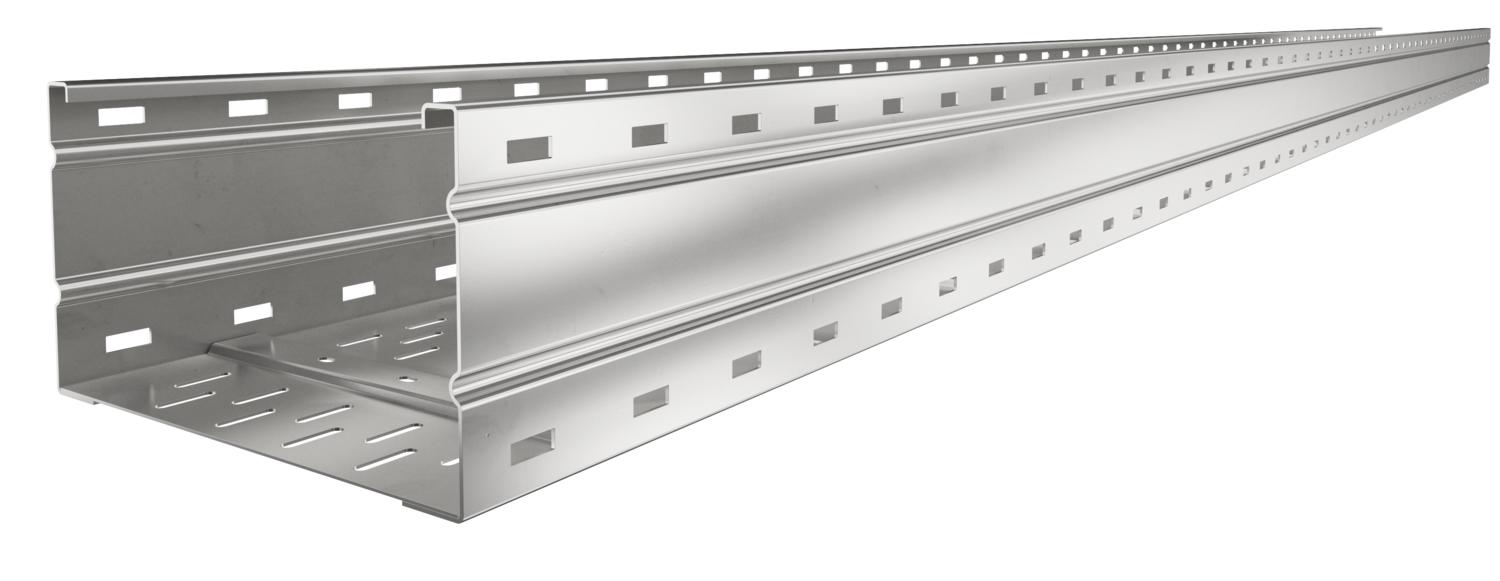

Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 160 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Längsverbinder Typ WRVL 160 sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
| Abmessung | 160 X 200 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Blechstärke | 2 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 43,3156 kg CO2e / 1 Meter |
| Dimension | 160x200x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Montagelochung im Boden | ja |
| Nutzlänge | 6000 mm |
| Nutzquerschnitt | 30200 mm² |
| Nutzquerschnitt | 302 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 160 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Maß L | 6000 mm |
Belastungen
| Stützabstand 3,0m | 2,9 kN/m |
|---|---|
| Stützabstand 3,5m | 2,59 kN/m |
| Stützabstand 4,0m | 2,3 kN/m |
| Stützabstand 4,5m | 2,04 kN/m |
| Stützabstand 5,0m | 1,8 kN/m |
| Stützabstand 6,0m | 1,4 kN/m |
| Stützabstand 7,0m | 1 kN/m |
| Stützabstand 8,0m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
