Weitspannkabelrinne WKSG 160 FS

Weitspannkabelrinne WKSG 160 FS

Typ WKSG 162 FS | OBO Art.Nr. 6098501 | EAN 4012196334810

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Länge
6000 mm
Blechstärke
2 mm

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

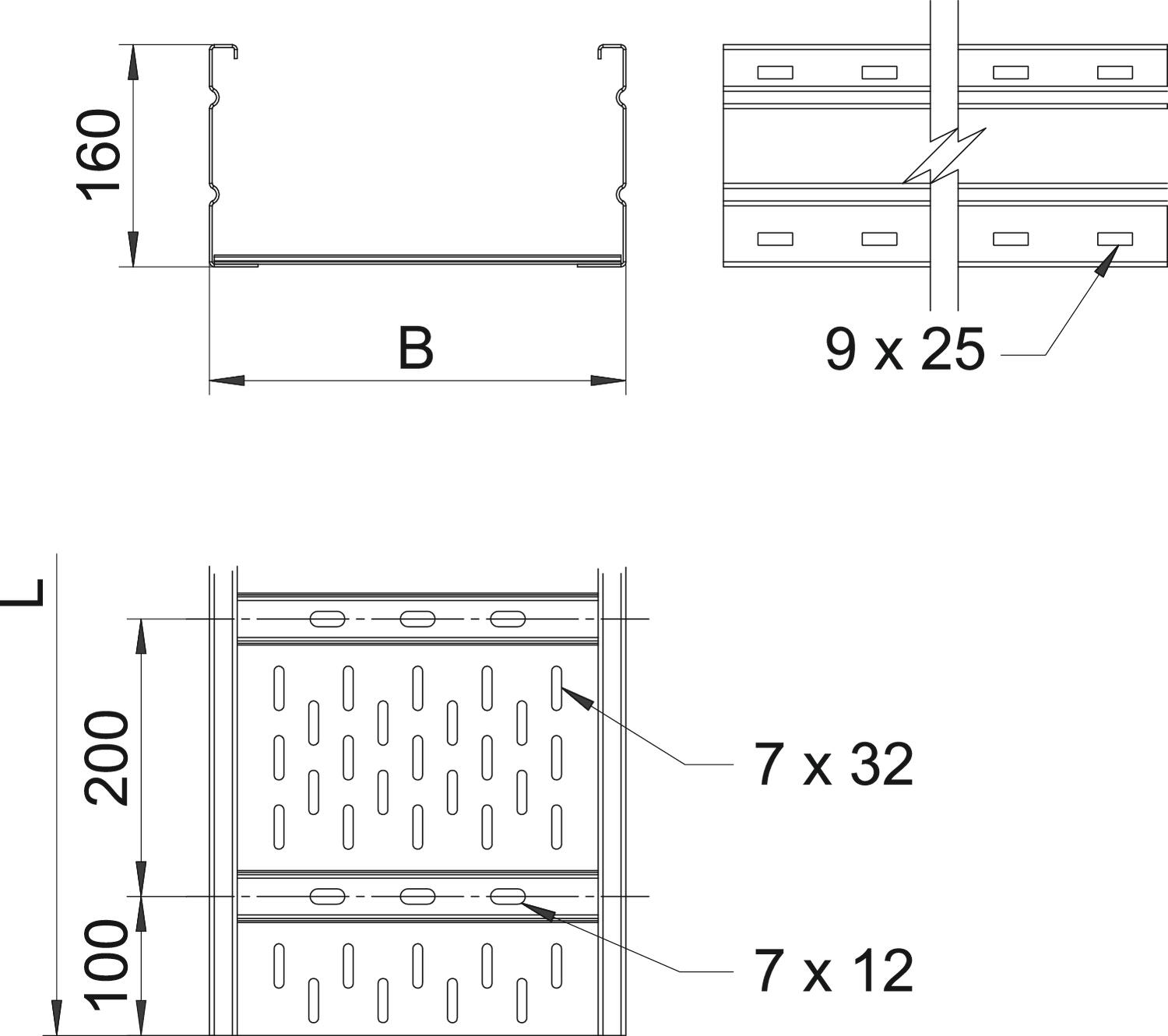

Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 160 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Längsverbinder Typ WRV 160 sind anteilig separat zu bestellen.

  • Magnetische Schirmdämpfung
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Weitspannkabelrinne, Seitenhöhe 160 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abmessung160 x 200
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Blechstärke2 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate20,3878 kg CO2e / 1 Meter
Dimension160x200x6000
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Montagelochung im Bodenja
Nutzlänge6000 mm
Nutzquerschnitt30200 mm²
Nutzquerschnitt302 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungja
WerkstoffStahl

Abmessungen

Breite200 mm
Höhe160 mm
Länge6000 mm
Maß B200 mm
Maß L6000 mm

Belastungen

Stützabstand 3,0m2,9 kN/m
Stützabstand 3,5m2,59 kN/m
Stützabstand 4,0m2,3 kN/m
Stützabstand 4,5m2,04 kN/m
Stützabstand 5,0m1,8 kN/m
Stützabstand 6,0m1,4 kN/m
Stützabstand 7,0m1 kN/m
Stützabstand 8,0m0,7 kN/m
Belastungsdiagramm Weitspannkabelrinne Typ WKSG 160

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
