Weitspannkabelrinne WKSG 160 FT

Weitspannkabelrinne WKSG 160 FT

Typ WKSG 162 FT | Art.Nr. 6098550 | EAN 4012196810734

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

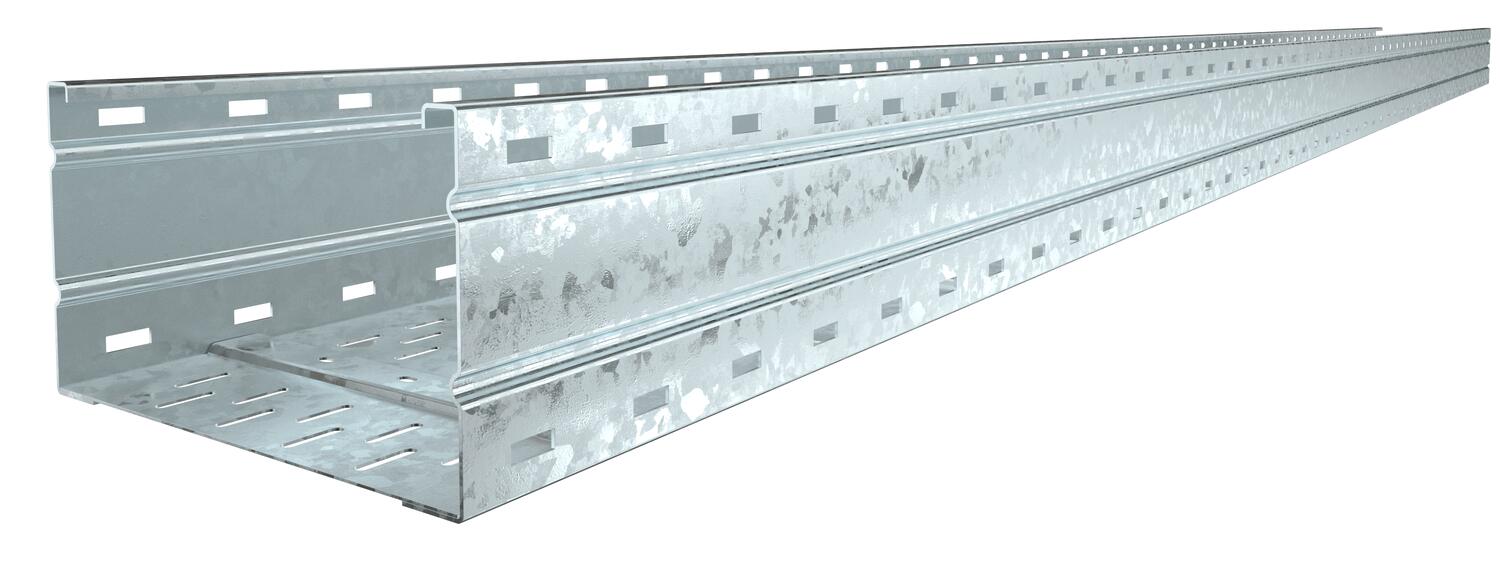

Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 160 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Längsverbinder Typ WRV 160 sind anteilig separat zu bestellen.

  • Magnetische Schirmdämpfung
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Weitspannkabelrinne, Seitenhöhe 160 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Abmessungen

Länge6000 mm
Breite200 mm
Höhe160 mm
Maß L6000 mm
Maß B200 mm

Technische Daten

Funktionserhaltnein
Seitenlochungja
Ausführung Verbinderohne Verbinder
Weitspann-Ausführungja
Nutzquerschnitt302 cm²
Rostfreier Stahl, gebeiztnein
Blechstärke2 mm
Montagelochung im Bodenja
Nutzquerschnitt30200 mm²
Abmessung200x6000
Dimension160x200x6000
Oberflächetauchfeuerverzinkt
WerkstoffStahl
Farbezink
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Nutzlänge6000 mm
Art des Verbinders Kabeltragsystemgeschraubt
CO2 Fußabdruck (GWP) Cradle-to-Gate19,278 kg CO2e / 1 Meter

Belastungen

Stützabstand 3,0m2,9 kN/m
Stützabstand 3,5m2,59 kN/m
Stützabstand 4,0m2,3 kN/m
Stützabstand 4,5m2,04 kN/m
Stützabstand 5,0m1,8 kN/m
Stützabstand 6,0m1,4 kN/m
Stützabstand 8,0m0,7 kN/m
Stützabstand 7,0m1 kN/m
Belastungsdiagramm Weitspannkabelrinne Typ WKSG 160

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)

Zubehör

Systemzubehör

Art.Nr. 6091180

Längsverbinder FT
Typ
WRVL 110 FT

kl. VKE: 2 Stück

Art.Nr. 6098730

90°-Bogen 160 FT
Typ
WRB 90 162 FT

kl. VKE: 1 Stück

Typ
WDRL 1116 20 DD

kl. VKE: 3 m

Ausführungen

Breite
WKSG 162 FT
Art.Nr.
6098550
Länge
6000
Breite
200
Funktionserhalt
nein
Blechstärke
2
WKSG 163 FT
Art.Nr.
6098554
Länge
6000
Breite
300
Funktionserhalt
nein
Blechstärke
2
WKSG 164 FT
Art.Nr.
6098558
Länge
6000
Breite
400
Funktionserhalt
nein
Blechstärke
2
WKSG 165 FT
Art.Nr.
6098562
Länge
6000
Breite
500
Funktionserhalt
nein
Blechstärke
2
WKSG 166 FT
Art.Nr.
6098566
Länge
6000
Breite
600
Funktionserhalt
nein
Blechstärke
2
