45°-Bogen 110 FS
Typ RB 45 120 FS | Art.Nr. 6036302 | EAN 4012197345587
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

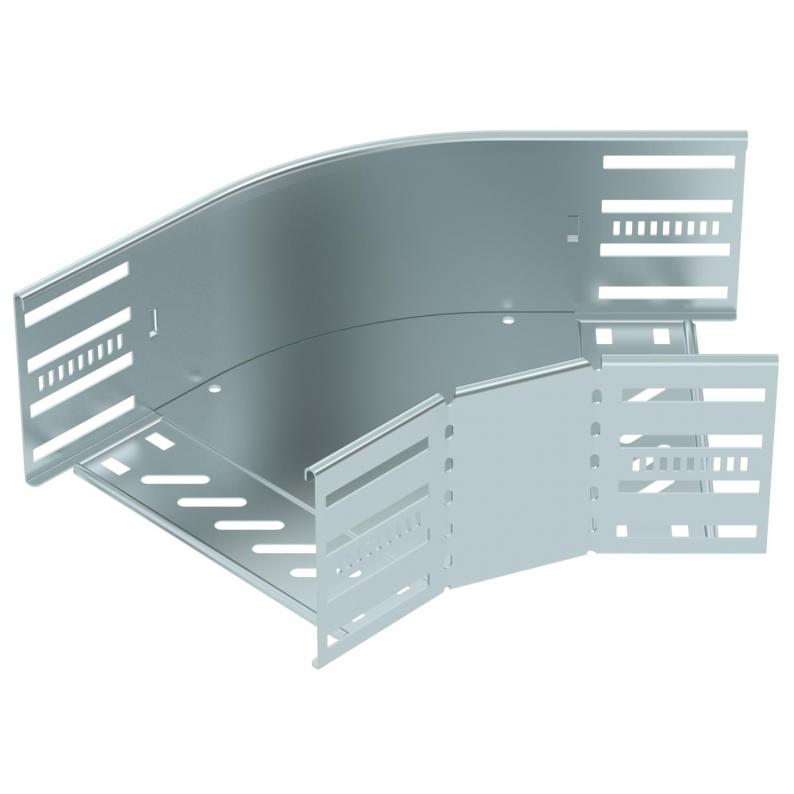

45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

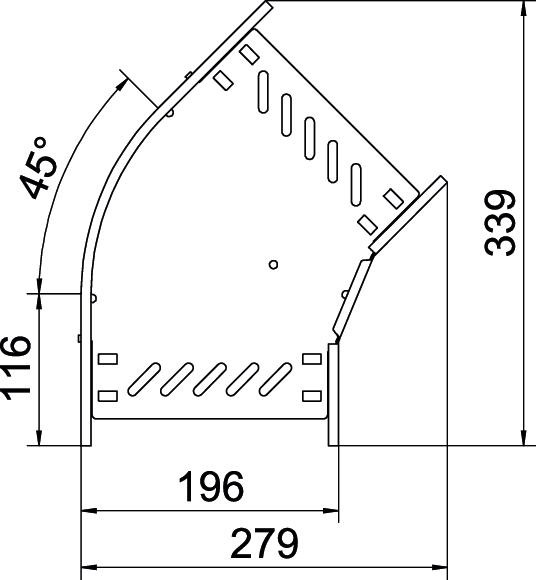

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 110x200 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 20 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,2567 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 45 110 FS
100
bandverzinkt
Stahl
zink
6036300
RB 45 120 FS
200
bandverzinkt
Stahl
zink
6036302
RB 45 130 FS
300
bandverzinkt
Stahl
zink
6036304
RB 45 140 FS
400
bandverzinkt
Stahl
zink
6036306
RB 45 150 FS
500
bandverzinkt
Stahl
zink
6036308
RB 45 160 FS
600
bandverzinkt
Stahl
zink
6036310
