90°-Bogen 110 A2
Typ RB 90 110 A2 | Art.Nr. 6036860 | EAN 4012197344153
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Beschreibung

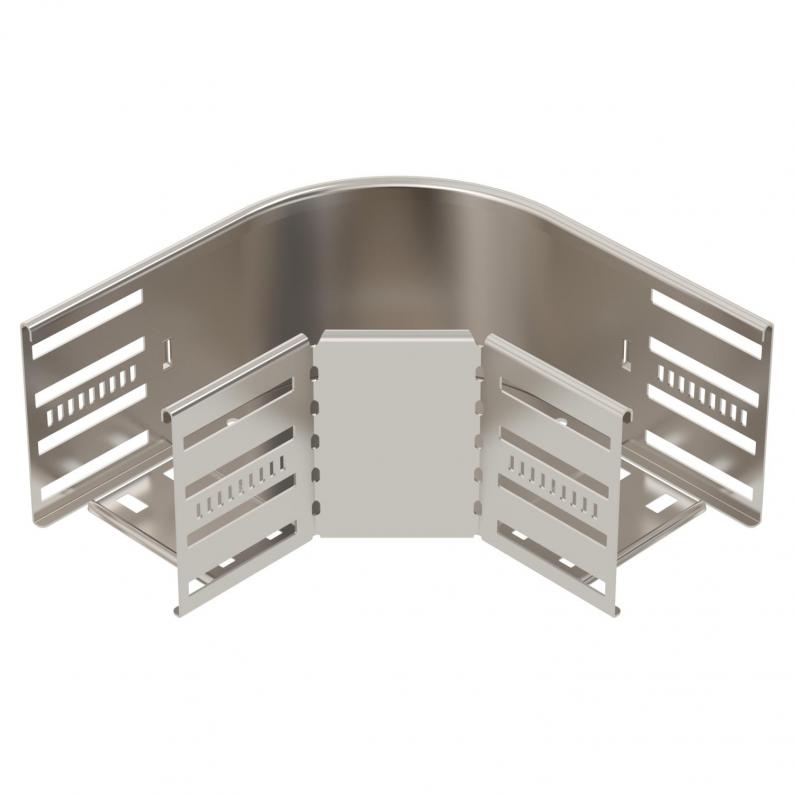

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

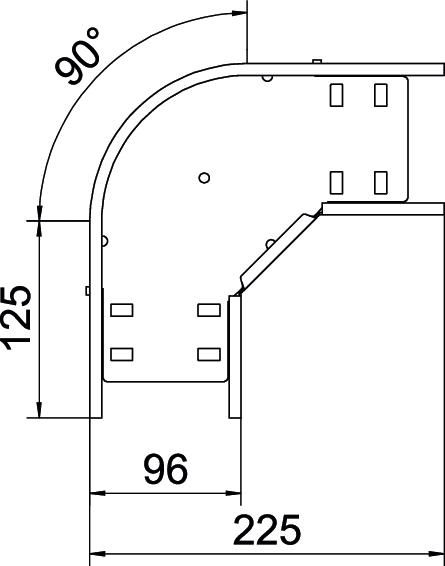

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 100 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | ja |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 110x100 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 18 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,8439 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 90 110 A2
100
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6036860
RB 90 120 A2
200
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6036862
RB 90 130 A2
300
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6036864
RB 90 140 A2
400
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6036866
RB 90 150 A2
500
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6036868
RB 90 160 A2
600
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6036870
