Adapter Erweiterung PG - M
Typ 165 ADA PG9-M16 | Art.Nr. 2088291 | EAN 4012195372233
Art.Nr. / Typ
Gewindemaß metrisch Innen
Gewindemaß PG Außen
Schlüsselweite
kl. VKE: 20 Stück
20Stück
Beschreibung

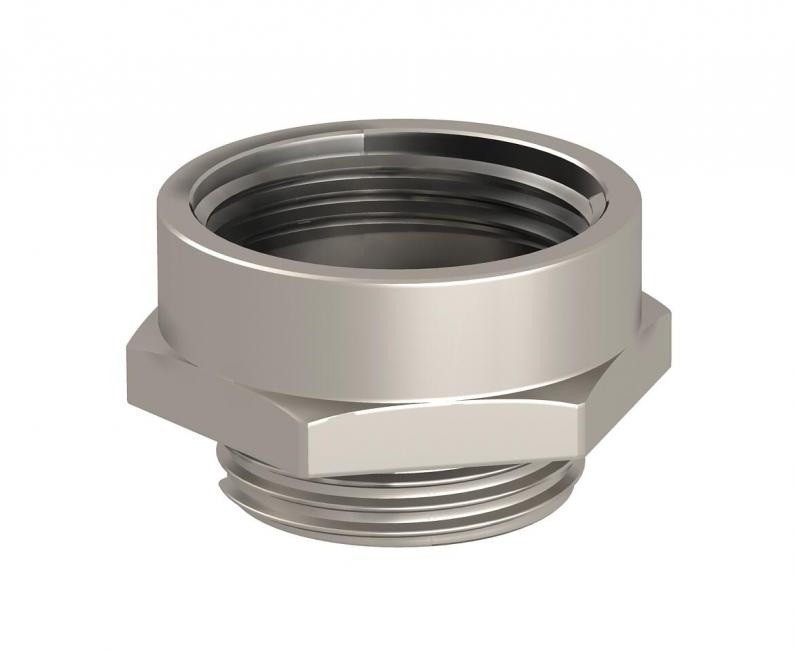

Adapter von einer Pg-Gewindebohrung auf eine größere metrische Gewindebohrung.
Technische Daten
Abmessungen
| Maß L | 16 mm |
|---|---|
| Maß L1 | 6 mm |
| Maß L3 | 7,5 mm |
| Maß L4 | 3,5 mm |
| Maß E | 21 mm |
| Maß D | 12,5 mm |
Technische Daten
| explosionsgeschützt | nein |
|---|---|
| Gewindeart Innengwinde | metrisch |
| Gewindeart Außengewinde | PG |
| Gewindemaß metrisch Innen | 16 |
| Gewindemaß PG Außen | 9 |
| Vernickelt | ja |
| Schlüsselweite | 19 |
| Dimension | PG9-M16 |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0331 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Gewindemaß metrisch Innen
Gewindemaß PG Außen
Schlüsselweite
Art.Nr.
165 ADA PG9-M16
16
9
19
2088291
165 ADA PG11-M16
16
11
22
2088292
165 ADA PG13-M20
20
13,5
24
2088293
165 ADA PG16-M20
20
16
27
2088294
165 ADA PG16-M25
25
16
30
2088295
165 ADA PG21-M25
25
21
32
2088296
165 ADA PG21-M32
32
21
36
2088297
165 ADA PG29-M40
40
29
43
2088298
165 ADA PG36-M50
50
36
55
2088299
Gewindemaß metrisch Innen
Gewindemaß PG Außen
Schlüsselweite
165 ADA PG9-M16
Art.Nr.
2088291
Gewindemaß metrisch Innen
16
Gewindemaß PG Außen
9
Schlüsselweite
19
165 ADA PG11-M16
Art.Nr.
2088292
Gewindemaß metrisch Innen
16
Gewindemaß PG Außen
11
Schlüsselweite
22
165 ADA PG13-M20
Art.Nr.
2088293
Gewindemaß metrisch Innen
20
Gewindemaß PG Außen
13,5
Schlüsselweite
24
165 ADA PG16-M20
Art.Nr.
2088294
Gewindemaß metrisch Innen
20
Gewindemaß PG Außen
16
Schlüsselweite
27
165 ADA PG16-M25
Art.Nr.
2088295
Gewindemaß metrisch Innen
25
Gewindemaß PG Außen
16
Schlüsselweite
30
165 ADA PG21-M25
Art.Nr.
2088296
Gewindemaß metrisch Innen
25
Gewindemaß PG Außen
21
Schlüsselweite
32
165 ADA PG21-M32
Art.Nr.
2088297
Gewindemaß metrisch Innen
32
Gewindemaß PG Außen
21
Schlüsselweite
36
165 ADA PG29-M40
Art.Nr.
2088298
Gewindemaß metrisch Innen
40
Gewindemaß PG Außen
29
Schlüsselweite
43
165 ADA PG36-M50
Art.Nr.
2088299
Gewindemaß metrisch Innen
50
Gewindemaß PG Außen
36
Schlüsselweite
55
