Schnelle Installation, dauerhafter Halt

Kabelverschraubungen führen zugentlastet und abgedichtet in Gehäusewände oder Abschottungen. Zusätzlich verhindern sie das Abknicken der Kabel und schützen so auch die elektrischen Betriebsmittel selbst. Kabelverschraubungen gibt es in verschiedenen Ausführungen und Materialien. Das OBO-Portfolio umfasst Hutmutterkabelverschraubungen, Konuskabelverschraubungen sowie weitere Kabelverschraubungen und Zubehör. Die OBO Kabelverschraubungen sind jeweils in Metall und Kunststoff verfügbar.

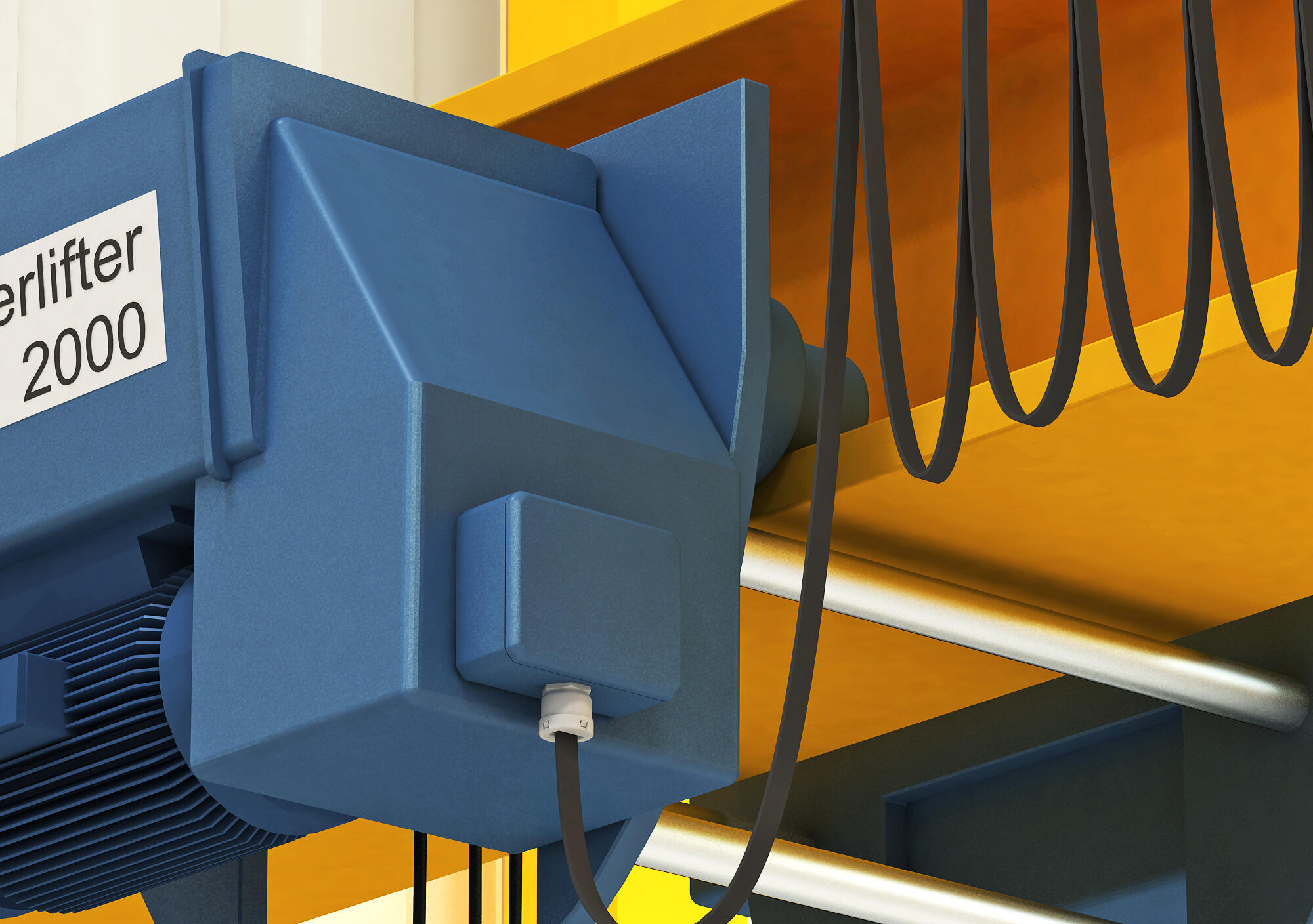

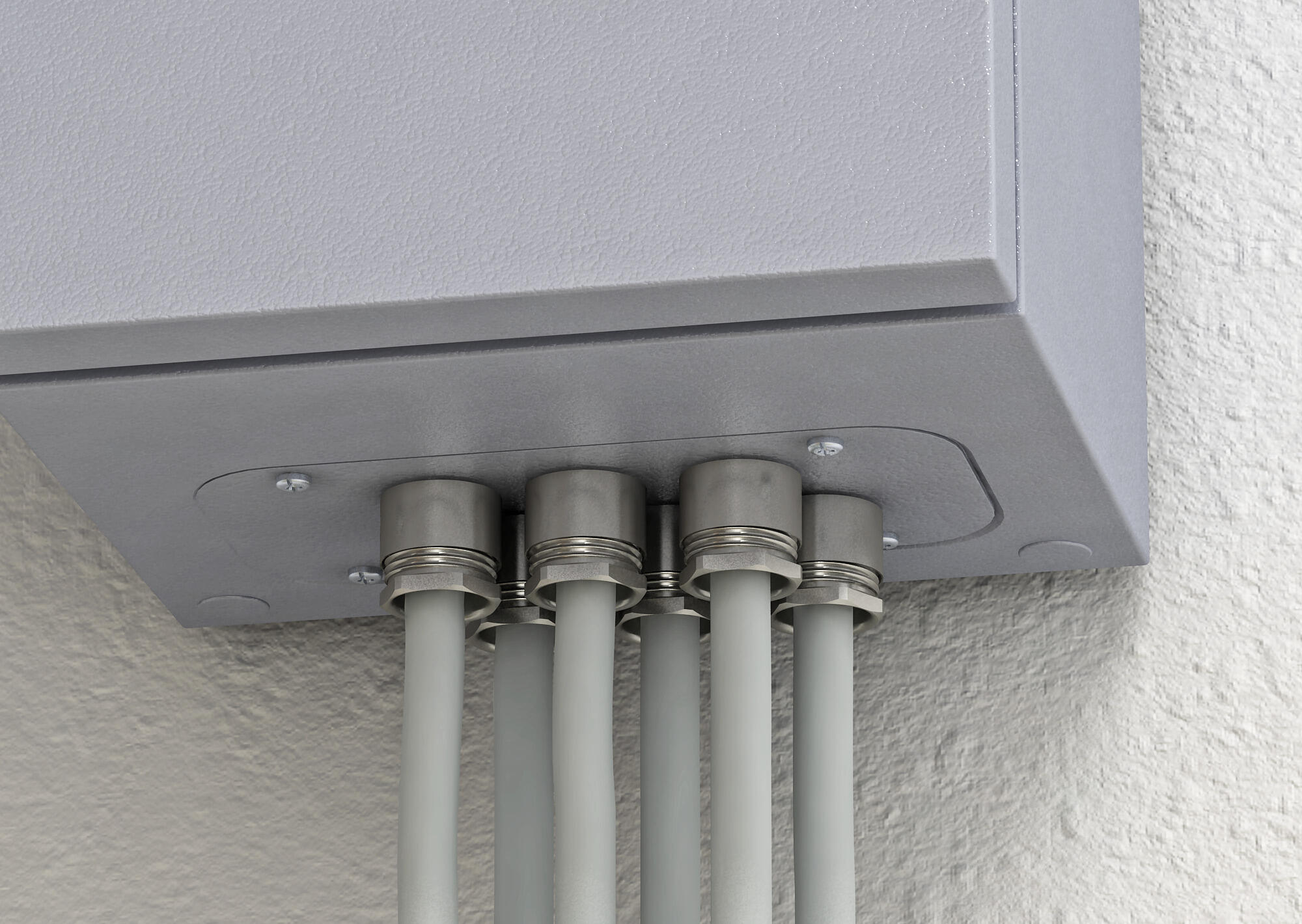

Hutmutterkabelverschraubungen aus Metall: Einmal verschraubt  hält die Installation ewig

Für den Einsatz unter rauen Bedingungen ist besonders die robuste V-TEC VM aus Messing geeignet. Die bewährte V-TEC Hutmutterbauform der Kabelverschraubungen sorgt für einen sicheren Halt der Kabel und Leitungen. Mit den separaten Dichtringen und deren spezieller OBO Lamellentechnik wird die Schutzklasse IP68 erreicht. Zugentlastung und Dichtigkeit sind geprüft nach DIN EN 62444. Die metrischen oder PG-Anschlussgewinde können universell eingesetzt werden. Die optimale Gewindeanpassung mit der richtigen Steigung sorgt für beständige Rüttelfestigkeit in vibrationsintensiven Umgebungen.

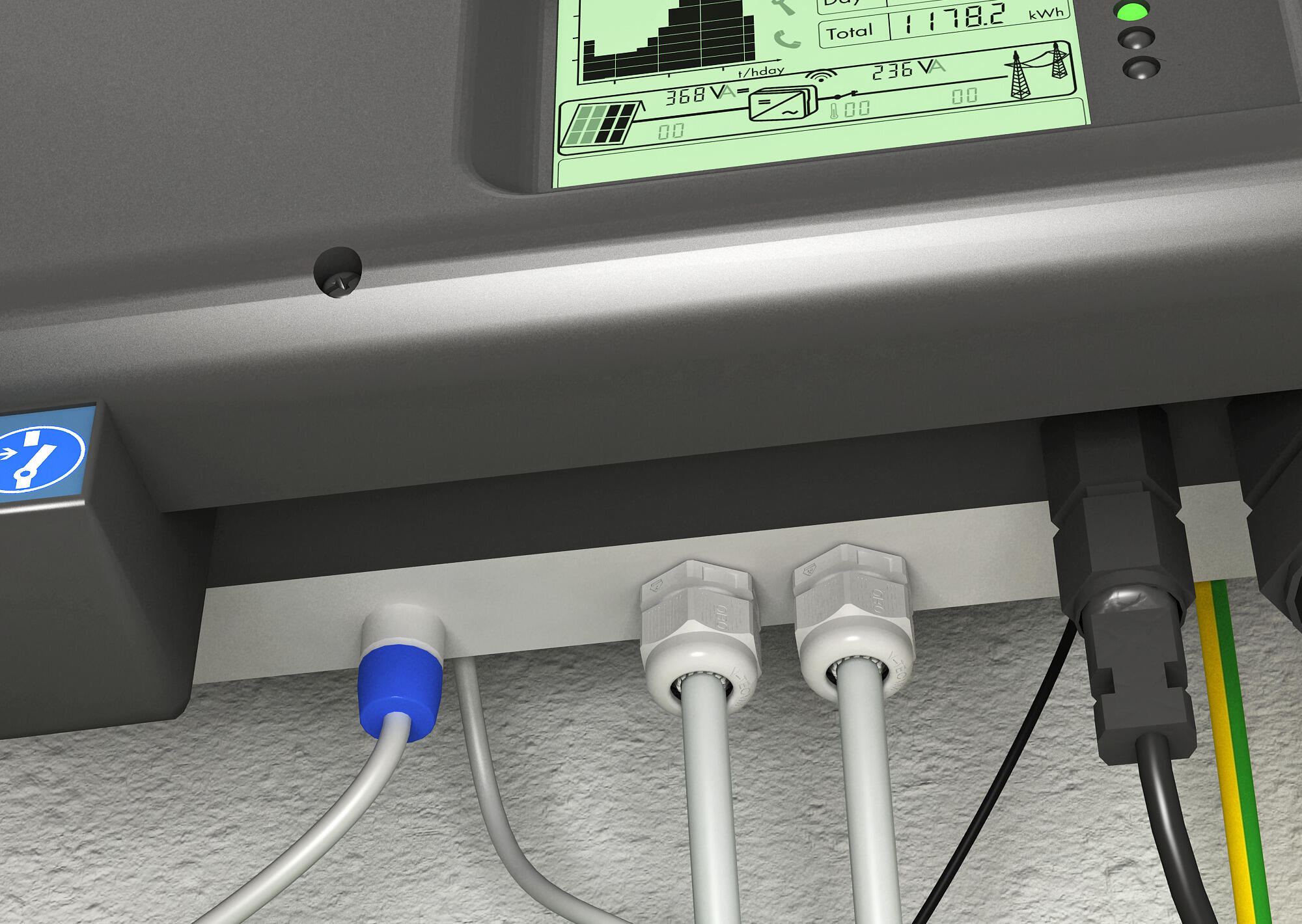

Die Kunststoffvarianten der OBO Hutmutterkabelverschraubungen

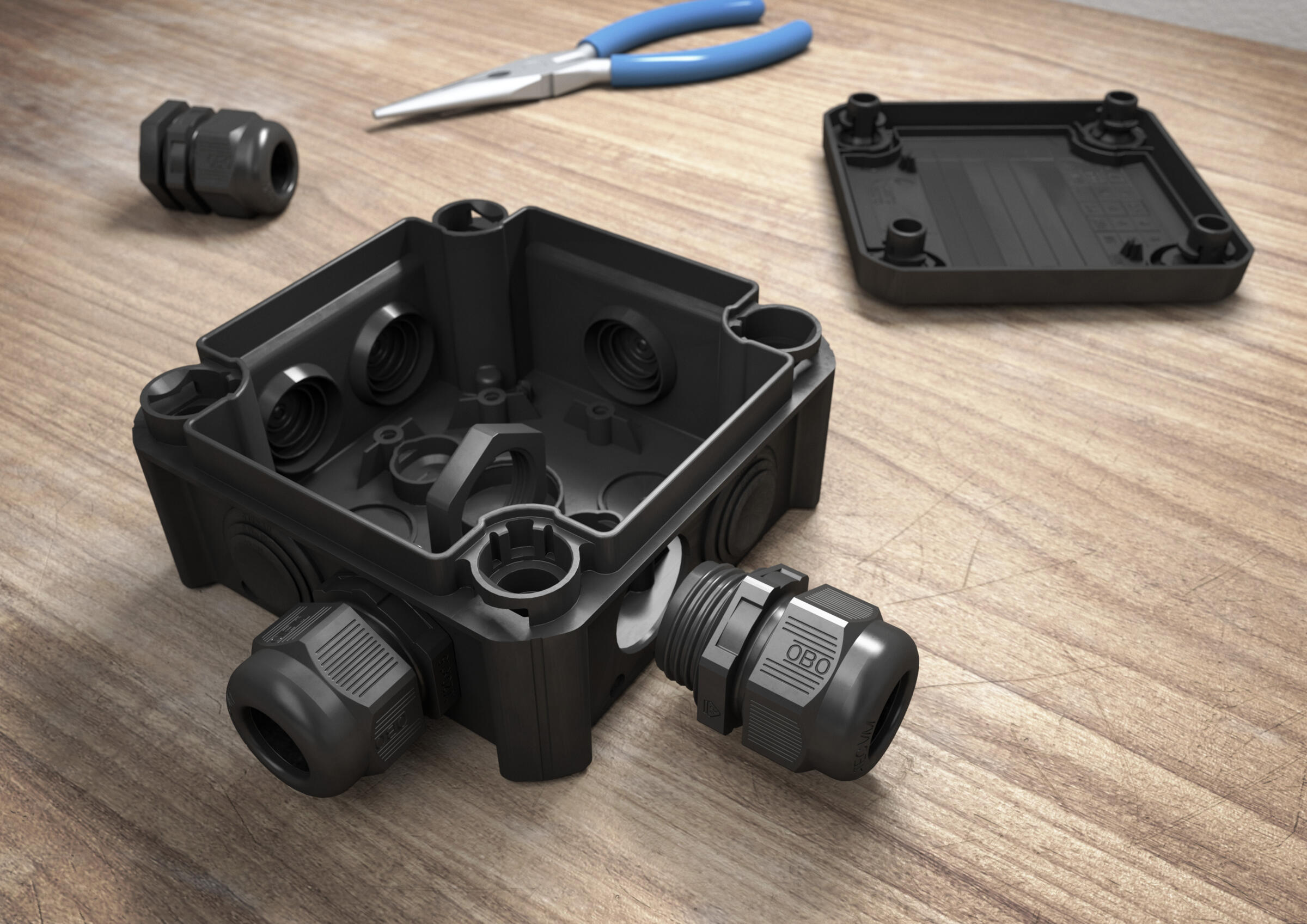

Die schnellste und bequemste Art mit Kabelverschraubungen an Kabelabzweigkästen und Gehäusen für Zugentlastung und Dichtigkeit zu sorgen: Die bewährten Kunststoffvarianten der V-TEC Kabelverschraubungen. Sie sind mit metrischem oder PG-Anschlussgewinde verfügbar und universell einsetzbar. Mit integrierter Dichtlippe und spezieller OBO Lamellentechnik wird Schutzklasse IP68 erreicht. Zugentlastung und Dichtigkeit der Kabelverschraubungen sind geprüft nach DIN EN 62444. Die V-TEC VM sorgt mit einer optimalen Gewindeanpassung mit der richtigen Steigung dauerhaft für Rüttelfestigkeit. Die V-TEC VM L verfügt über ein langes Anschlussgewinde bis zu 33mm für dickwandige Gehäusedurchführungen. Beide Varianten sind vielfältig einsetzbar – vom privaten Wohnhausbereich bis zur industriellen Anwendung im Verteilerschrank. Sie sind in einem Temperaturbereich von -20°C bis +65°C einsetzbar.



Teilbare Kabelverschraubung V-TEC TB



Die teilbare Kabelverschraubung V-TEC TB sorgt für eine problemlose und schnelle Installation, beispielsweise bei vorkonfektionierten Kabeln und Steckern. Sie gewährleistet eine sichere Abdichtung und verfügt über eine hohe Dichtigkeit von IP67. Unschlagbar ist die V-TEC TB beim Nachrüsten einer bestehenden Installation oder als Reparaturverschraubung. Hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.

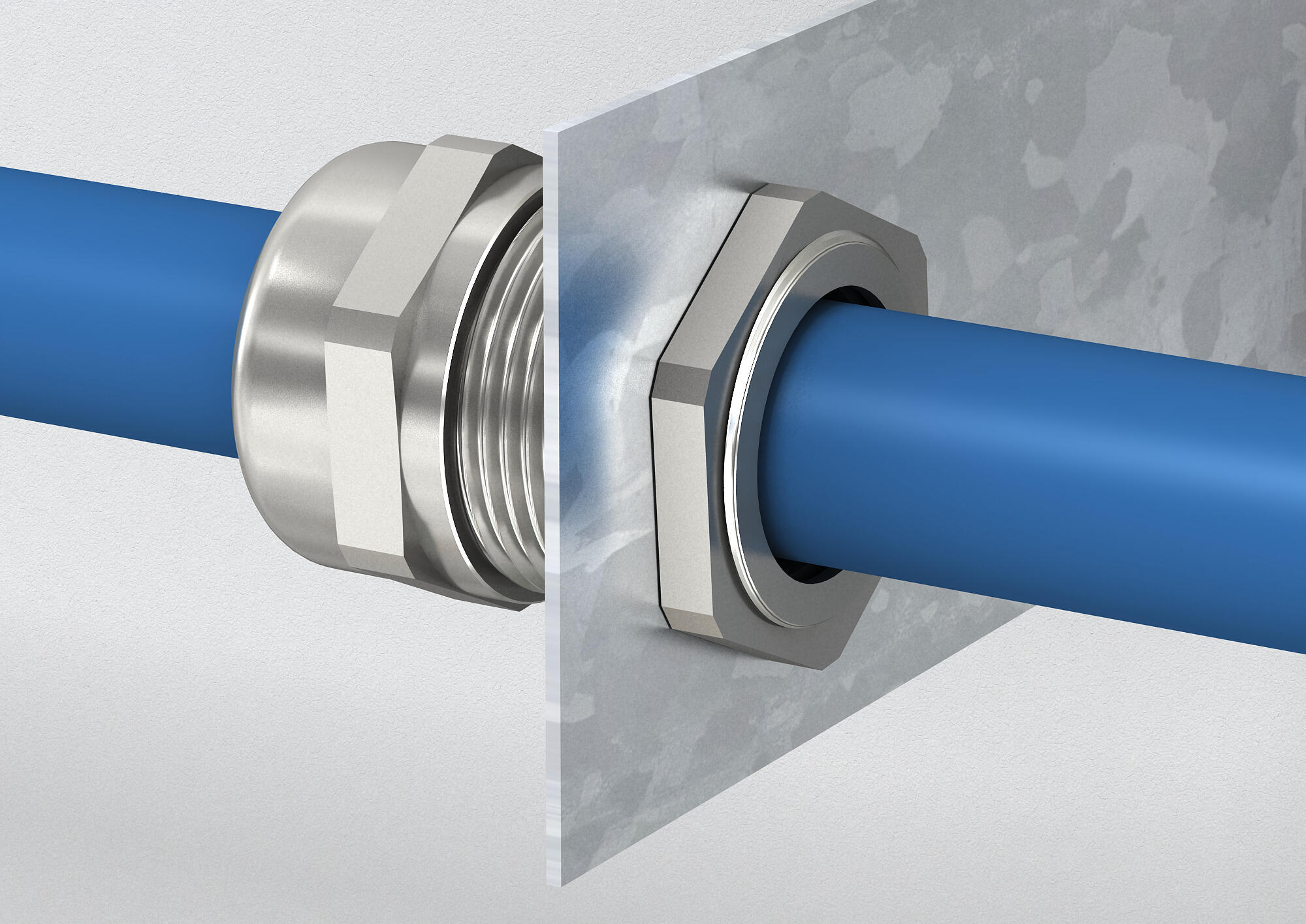

Die Konuskabelverschraubung aus Messing

Die robuste Kabelverschraubung mit Form C4 nach DIN 46320 und Sechskant-Zwischenstutzen sorgt für eine dauerhaft, beständige Installation. Mit einem metrischen Anschlussgewinde nach IEC 423 erfüllt sie hohe Dichtigkeitsansprüche. Außerdem erreicht sie eine hohe Schutzart: Mit Anschlussgewinde-Dichtring IP65, ohne Dichtring IP54.



OBO Konuskabelverschraubung aus Kunststoff

Die Standard-Kabelverschraubung mit Form A nach DIN 4630 verfügt über einen einfachen Dichtring aus NR / SBR. Sie hat ein metrisches Anschlussgewinde nach IEC 423. Es sind aber auch Ausführungen mit PG-Gewinde verfügbar.



Zwillingsverschraubungen und Flachkabelverschraubungen



Zwillingsverschraubungen und Flachkabelverschraubungen aus dem OBO-Portfolio sind in Ausführungen mit metrischem und mit PG-Gewinde verfügbar. Die Variante mit metrischem Gewinde erreicht eine Schutzart von IP54. Die OBO Flachkabelverschraubungen erreichen eine Schutzart von IP31 und sind als Varianten mit PG-Anschlussgewinde nach DIN 40430 oder mit metrischem Gewinde nach IEC 432 verfügbar. Sie zeichnen sich durch die Flachkabeleinführung in Würgenippelbauart aus.
