Anbaueinheit für GES9, Höhe 40-240 mm
Anbaueinheit für GES9, Höhe 40-240 mm
Art.Nr. 7424344 | EAN 4012195244059
Art.Nr. / Typ
7424344 / OKA-G A 40240 9
Einbauöffnung für Einbaueinheit
quadratisch
Kanalhöhe min.
40 mm
Breite
400 mm
Länge
460 mm
Kanalhöhe max.
240 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

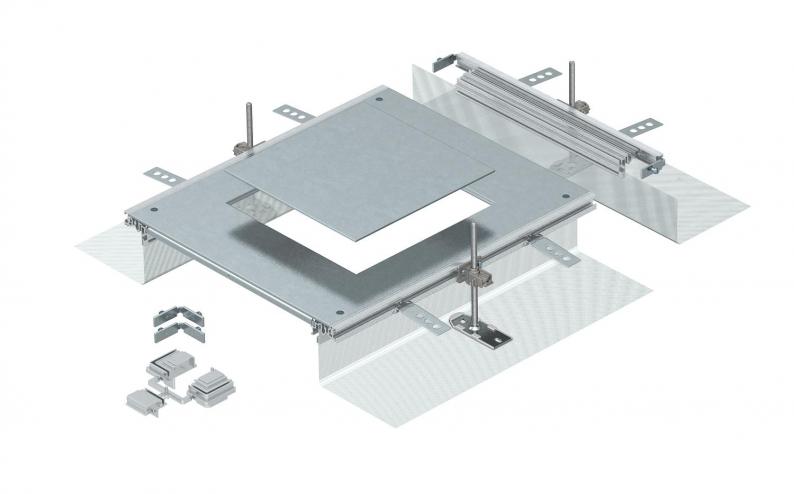

Montagefertige Kanalanbaueinheit mit einem Geräteeinbaudeckel zum Einbau einer Einbaueinheit der Nenngröße 9, bestehend aus Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen, Kanaldeckel mit blind verschlossener Montageöffnung und einem Kanalendstück. Im Lieferumfang enthalten sind 3 höhennivellierbare Befestigungswinkel, 3 Estrichanker, 1 Deckelstoßunterstützung (ohne Nivelliereinheit - bitte separat bestellen) und 1 Bausatz für Winkelabzweig.
Technische Daten
Technische Daten
| Abdeckung Montageöffnung | ja |
|---|---|
| Abdeckungen | 1 |
| Anzahl der Montageöffnungen | 1 |
| Bodenblech | nein |
| Deckelbefestigung rastend | nein |
| Dichtungseinbaumöglichkeit | ja |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | quadratisch |
| Entkoppelbar | nein |
| Geeignet für Dehnungsfuge | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichbündigen offenen Unterflurkanal | ja |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Kanalhöhe max. | 240 mm |
| Kanalhöhe min. | 40 mm |
| Materialstärke Deckel | 4 |
| Mindestestrichhöhe | 40 |
| Mit Anschlussöffnung | ja |
| Mit Potentialausgleich | nein |
| Mit Trennwand | nein |
| Mit Überstand | ja |
| Montageöffnung | für Geräteeinsatz |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Nivellierbereich max. | 240 mm |
| Nivellierbereich min. | 40 mm |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Werkstoff | Stahl |

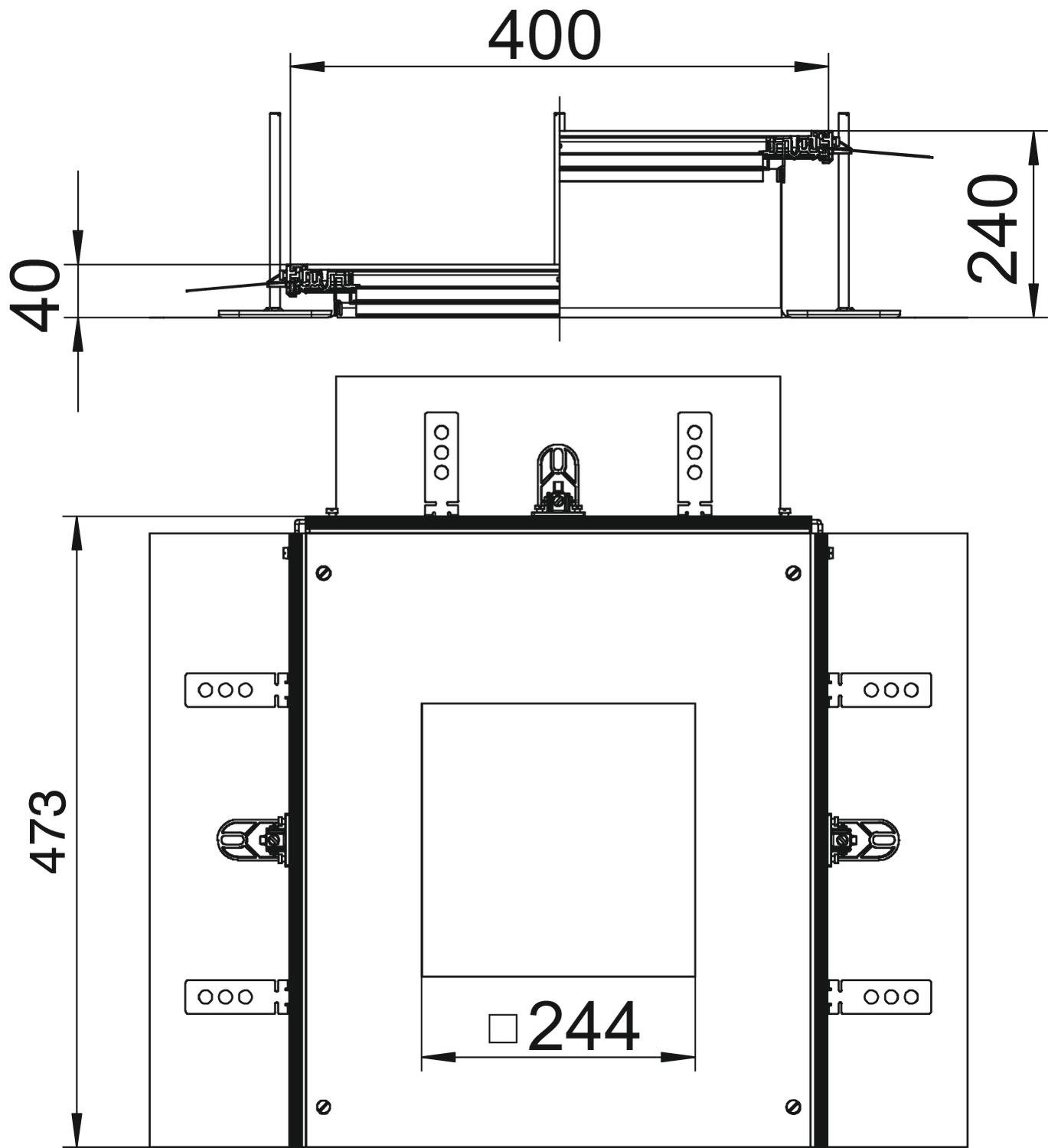

Abmessungen
| Breite | 400 mm |
|---|---|
| Länge | 460 mm |
| Maß A | 400 mm |
| Maß a | 244 mm |
| Maß h | 40 mm |
