Anbaueinheit für GESR9, Höhe 40-140mm
Anbaueinheit für GESR9, Höhe 40-140mm
Art.Nr. 7424326 | EAN 4012195244004
Art.Nr. / Typ
Einbauöffnung für Einbaueinheit
Kanalhöhe min.
40 mm
Länge
460 mm
Breite
400 mm
Kanalhöhe max.
140 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Montagefertige Kanalanbaueinheit mit einem Geräteeinbaudeckel zum Einbau einer Einbaueinheit der Nenngröße R9, bestehend aus Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen, Kanaldeckel mit blind verschlossener Montageöffnung und einem Kanalendstück. Im Lieferumfang enthalten sind 3 höhennivellierbare Befestigungswinkel, 3 Estrichanker, 1 Deckelstoßunterstützung (ohne Nivelliereinheit - bitte separat bestellen) und 1 Bausatz für Winkelabzweig.
Technische Daten
Technische Daten
| Abdeckung Montageöffnung | ja |
|---|---|
| Abdeckungen | 1 |
| Anzahl der Montageöffnungen | 1 |
| Bodenblech | nein |
| Deckelbefestigung rastend | nein |
| Dichtungseinbaumöglichkeit | ja |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | rund |
| Entkoppelbar | ja |
| Geeignet für Dehnungsfuge | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichbündigen offenen Unterflurkanal | ja |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Kanalhöhe max. | 140 mm |
| Kanalhöhe min. | 40 mm |
| Materialstärke Deckel | 4 |
| Mindestestrichhöhe | 40 |
| Mit Anschlussöffnung | ja |
| Mit Trennwand | nein |
| Mit Überstand | ja |
| Montageöffnung | für Geräteeinsatz |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Nivellierbereich max. | 140 mm |
| Nivellierbereich min. | 40 mm |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Werkstoff | Stahl |

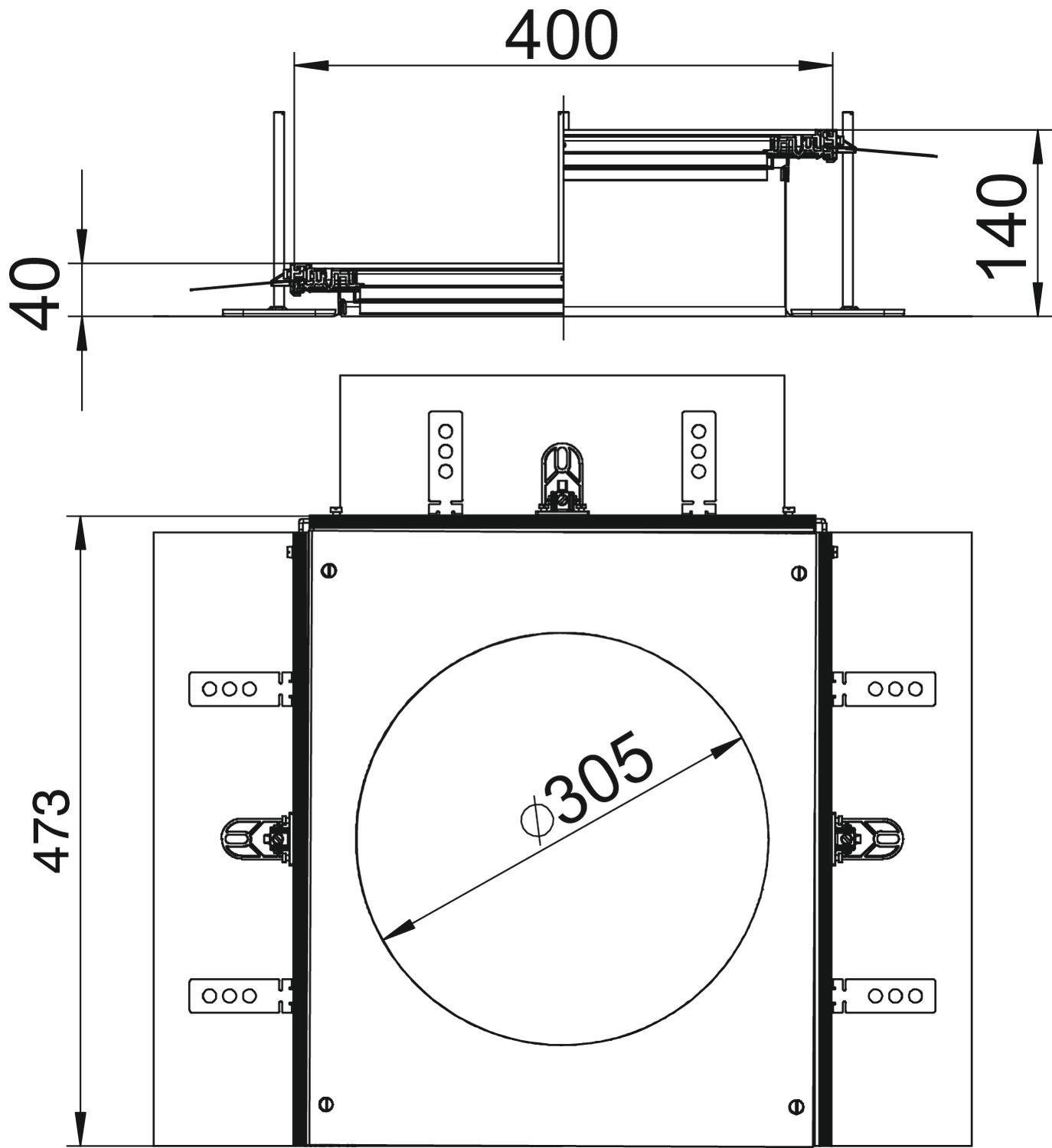

Abmessungen
| Breite | 400 mm |
|---|---|
| Länge | 460 mm |
| Maß A | 400 mm |
| Maß d Ø | 305 mm |
| Maß h | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Kanalhöhe min.
Länge
Breite
Einbauöffnung für Einbaueinheit
Kanalhöhe max.
Art.Nr.
OKA-G A 40140 9
40 mm
460 mm
400 mm
quadratisch
140 mm
7424324
OKA-G A 40140R9
40 mm
460 mm
400 mm
rund
140 mm
7424326
Einbauöffnung für Einbaueinheit
OKA-G A 40140 9
Art.Nr.
7424324
Kanalhöhe min.
40 mm
Länge
460 mm
Breite
400 mm
Einbauöffnung für Einbaueinheit
quadratisch
Kanalhöhe max.
140 mm
OKA-G A 40140R9
Art.Nr.
7424326
Länge
460 mm
Kanalhöhe min.
40 mm
Breite
400 mm
Einbauöffnung für Einbaueinheit
rund
Kanalhöhe max.
140 mm
