Anbaueinheit für GESR9, Höhe 40-240 mm
Anbaueinheit für GESR9, Höhe 40-240 mm
Art.Nr. 7424346 | EAN 4012195244066
Art.Nr. / Typ
7424346 / OKA-G A 40240R9
Kanalhöhe min.
40 mm
Kanalhöhe max.
240 mm
Einbauöffnung für Einbaueinheit
rund
Breite
400 mm
Länge
460 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

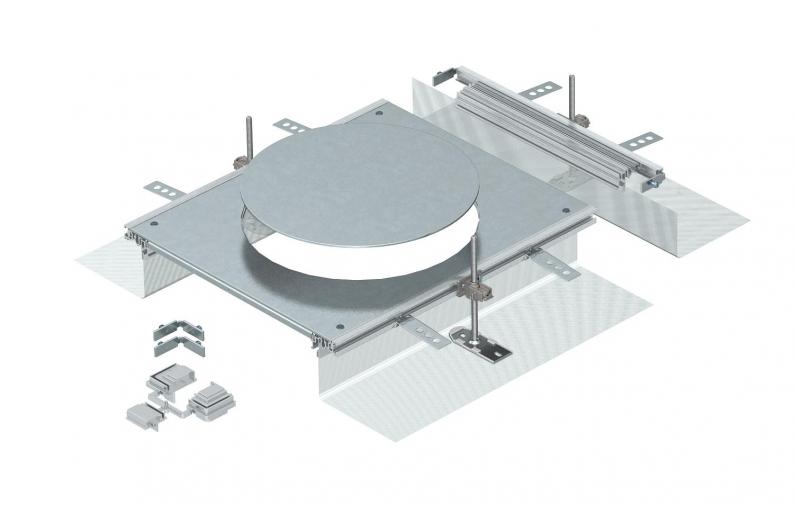

Montagefertige Kanalanbaueinheit mit einem Geräteeinbaudeckel zum Einbau einer Einbaueinheit der Nenngröße R9, bestehend aus Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen, Kanaldeckel mit blind verschlossener Montageöffnung und einem Kanalendstück. Im Lieferumfang enthalten sind 3 höhennivellierbare Befestigungswinkel, 3 Estrichanker, 1 Deckelstoßunterstützung (ohne Nivelliereinheit - bitte separat bestellen) und 1 Bausatz für Winkelabzweig.
Technische Daten
Technische Daten
| Abdeckung Montageöffnung | ja |
|---|---|
| Abdeckungen | 1 |
| Anzahl der Montageöffnungen | 1 |
| Bodenblech | nein |
| Deckelbefestigung rastend | nein |
| Dichtungseinbaumöglichkeit | ja |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | rund |
| Entkoppelbar | ja |
| Geeignet für Dehnungsfuge | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichbündigen offenen Unterflurkanal | ja |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Kanalhöhe max. | 240 mm |
| Kanalhöhe min. | 40 mm |
| Materialstärke Deckel | 4 |
| Mindestestrichhöhe | 40 |
| Mit Anschlussöffnung | ja |
| Mit Trennwand | nein |
| Mit Überstand | ja |
| Montageöffnung | für Geräteeinsatz |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Nivellierbereich max. | 240 mm |
| Nivellierbereich min. | 40 mm |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Länge | 460 mm |
| Maß A | 400 mm |
| Maß d Ø | 305 mm |
| Maß h | 40 mm |
