Aufflur-Installationskanal, Kanalhöhe 70 mm
Aufflur-Installationskanal, Kanalhöhe 70 mm
Art.Nr. 7404708 | EAN 4012195100720
Art.Nr. / Typ
Nutzquerschnitt
Breite
Länge
2400 mm
Höhe
70 mm
kl. VKE: 2.4 m
2.4m
Beschreibung

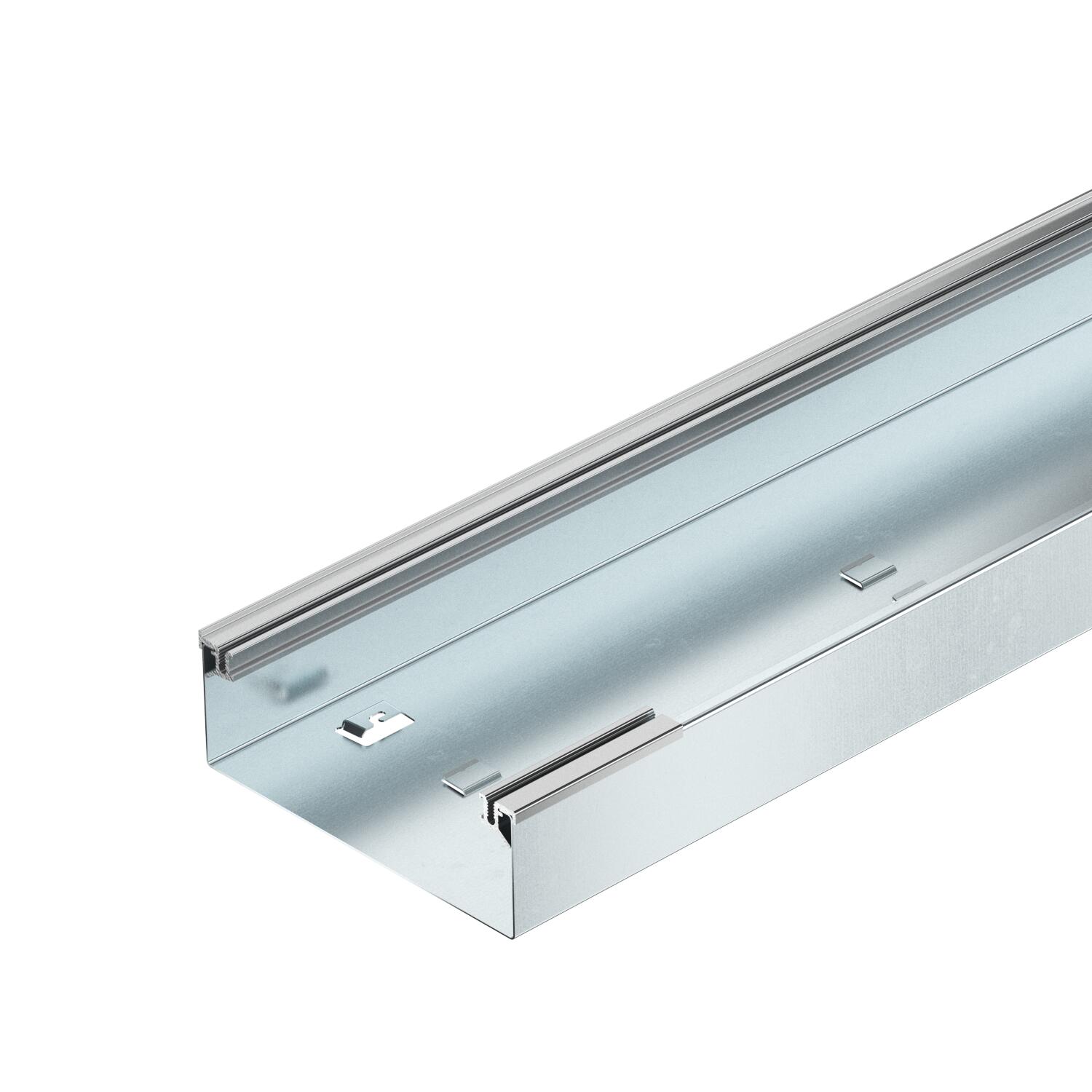

Aufflur-Installationskanal-Unterteil, 1-zügig, für Blind-/Montagedeckel mit einseitiger Abschrägung, mit aufsteckbaren Aluminium-Seitenprofilen zum Auflagern und Befestigen der Kanaldeckel, Bodenwanne mit Haltelaschen für max. 2 einsteckbare, selbstkontaktierende Trennstege und Prägung für Schutzleiteranschlusswinkel. Kanalhöhe geeignet zum Einbau von Geräteeinsätzen der Nenngröße 2.
Technische Daten
Technische Daten
| Anzahl der steckbaren Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Blechstärke Unterteil | 1 mm |
| Dimension | 2400x200x70 |
| Geeignet für | Deckel einseitig abgeschrägt |
| Mit Trennwand | nein |
| Nutzquerschnitt | 132 cm² |
| Oberfläche | bandverzinkt |
| Querschnitt Zug 3 | 5167 mm² |
| Querschnitt Zug a | 5945 mm² |
| Querschnitt Zug b | 2090 mm² |
| Trennwandbefestigung | stecken |
| Werkstoff | Stahl |

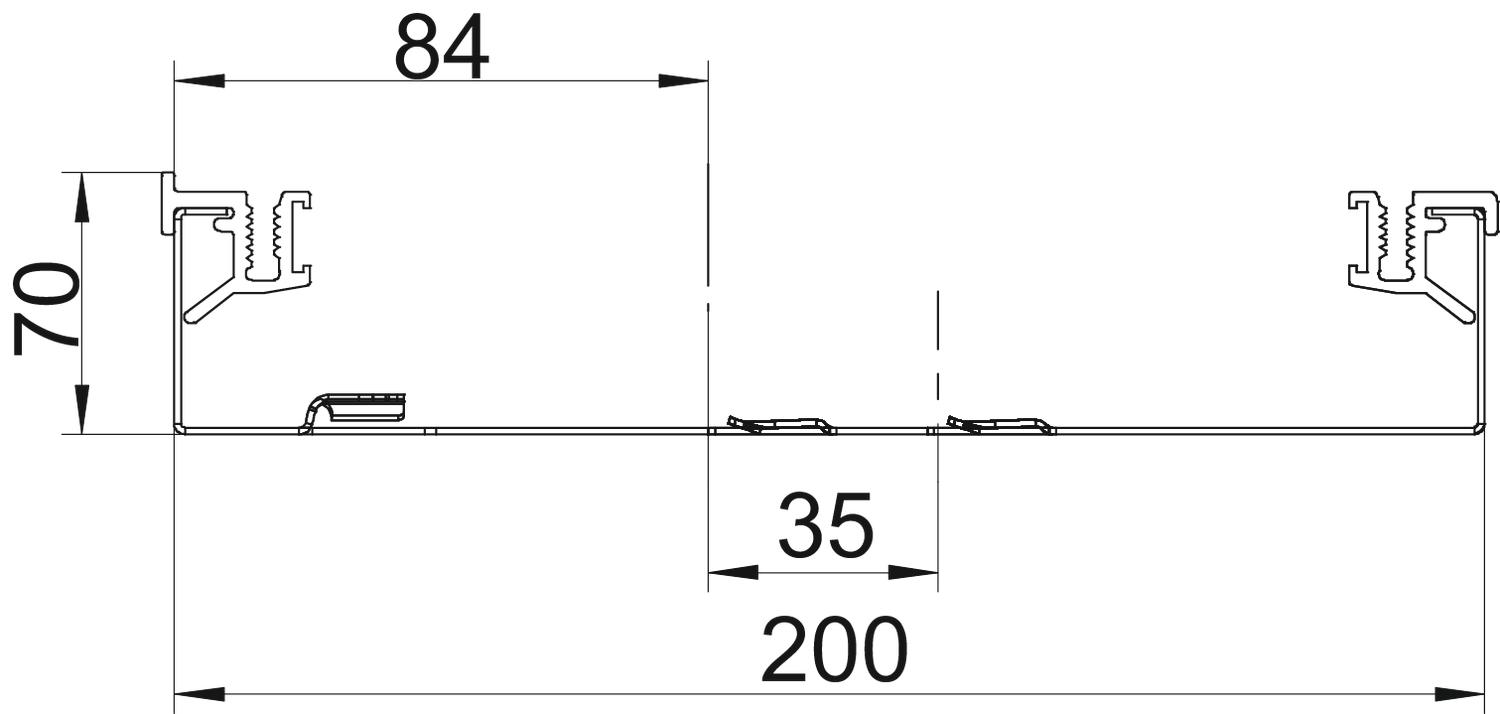

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 70 mm |
| Länge | 2400 mm |
| Maß B | 200 mm |
| Maß b | 200 mm |
| Maß h | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (1)
Zertifikate (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Höhe
Nutzquerschnitt
Breite
Art.Nr.
AIKU 20070
2400 mm
70 mm
132 cm²
200 mm
7404708

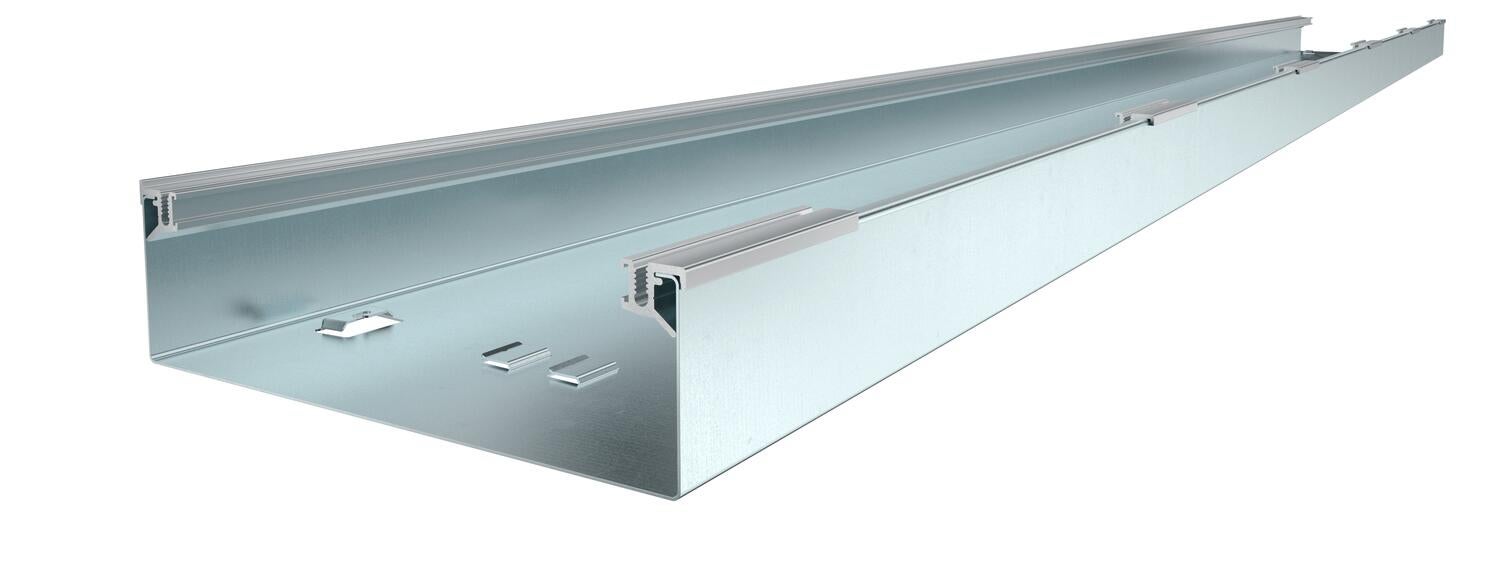

AIKU 25070
2400 mm
70 mm
155 cm²
250 mm
7404716
Nutzquerschnitt
Breite
AIKU 20070
Art.Nr.
7404708
Länge
2400 mm
Höhe
70 mm
Nutzquerschnitt
132 cm²
Breite
200 mm
AIKU 25070
Art.Nr.
7404716
Nutzquerschnitt
155 cm²
Länge
2400 mm
Breite
250 mm
Höhe
70 mm
