Bogen winkelverstellbar 110 FT
Bogen winkelverstellbar 110 FT
Typ RB W 115 FT | OBO Art.Nr. 6037322 | EAN 4012197341985
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

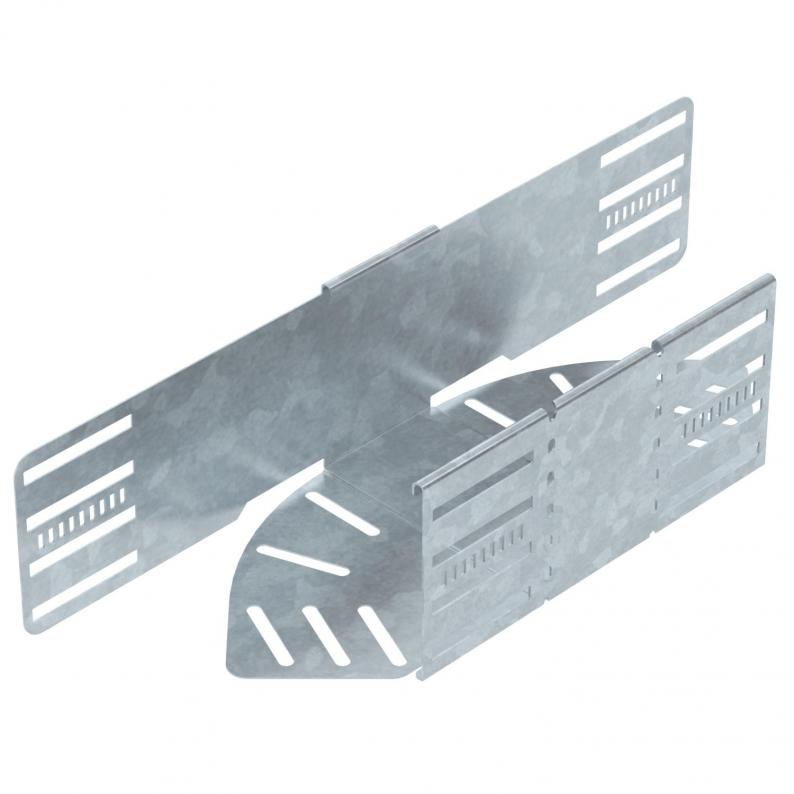

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen-und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,8418 kg CO2e / 1 Stück |
| Dimension | 110x150 |
| Empfohlene Anzahl Schrauben | 18 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

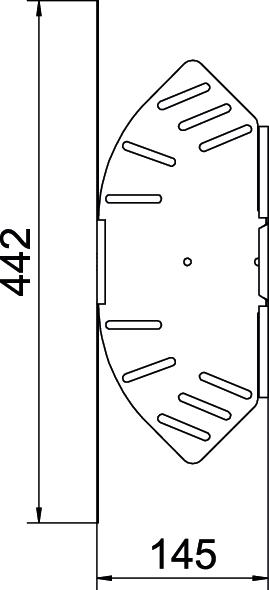

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 150 mm |
| Maß L | 442 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Oberfläche
Farbe
OBO Art.Nr.
RB W 110 FT
100 mm
Stahl
tauchfeuerverzinkt
zink
6037320
RB W 115 FT
150 mm
Stahl
tauchfeuerverzinkt
zink
6037322
RB W 120 FT
200 mm
Stahl
tauchfeuerverzinkt
zink
6037324
RB W 130 FT
300 mm
Stahl
tauchfeuerverzinkt
zink
6037326
RB W 140 FT
400 mm
Stahl
tauchfeuerverzinkt
zink
6037328
RB W 150 FT
500 mm
Stahl
tauchfeuerverzinkt
zink
6037330
RB W 160 FT
600 mm
Stahl
tauchfeuerverzinkt
zink
6037332
