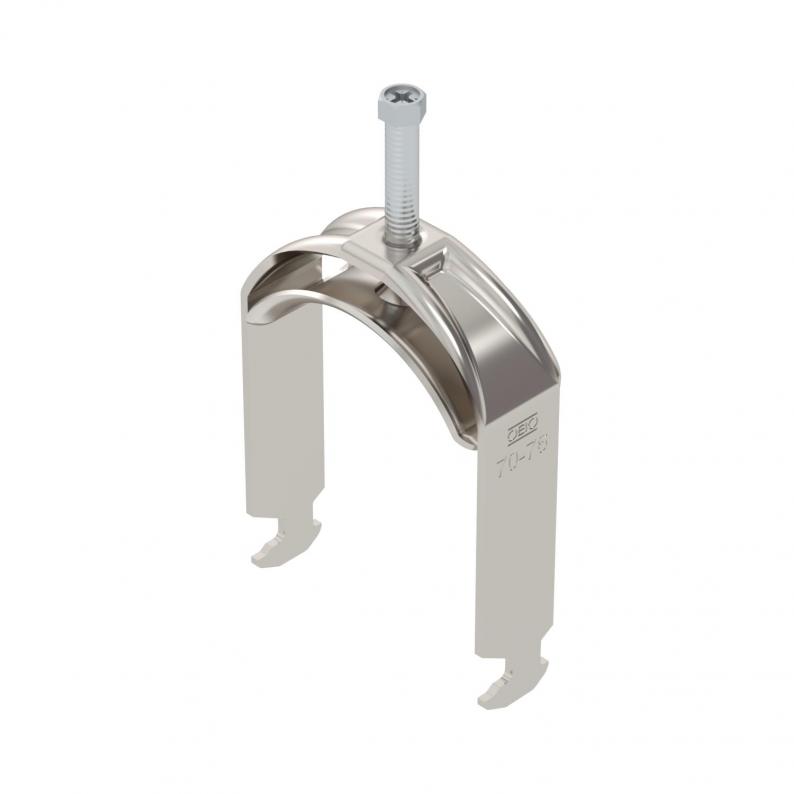

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A2
Typ BS-H1-M-76 A2 | Art.Nr. 1186176 | EAN 4012196849130
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 10 Stück
10Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 82 mm |
| Höhe | 115 mm |
| Maß L | 55 mm |
| Maß A | 25 mm |
| Maß B | 82 mm |
| Maß H | 115 mm |
| Maß t | 2,5 mm |
| Maß C | 37 mm |
| Maß G | M8 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Blechstärke | 2,5 mm |
| für Rohrdurchmesser max. | 76 mm |
| für Rohrdurchmesser min. | 70 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 37 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 76 mm |
| Spannbereich D min. | 70 mm |
| Dimension | 70-76mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,0191 kg CO₂e / 1 Stück |
