Bügelschelle 2056 W-Fuß, 1-fach, Metalldruckwanne, FT
Typ BS-W1-M-22 FT | Art.Nr. 1188307 | EAN 4012197416744
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

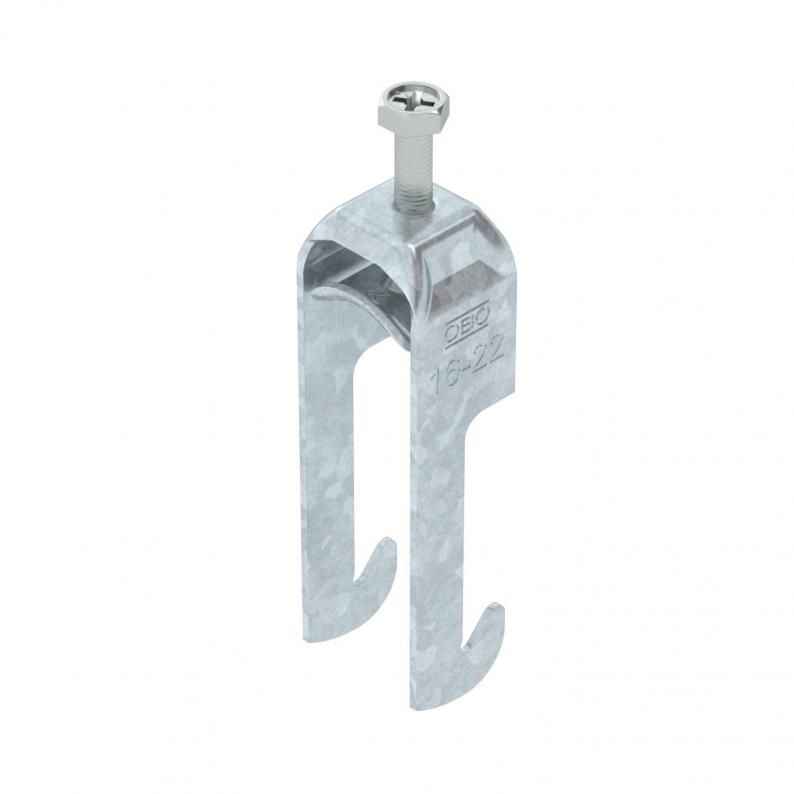

Bügelschelle mit W-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Abmessungen

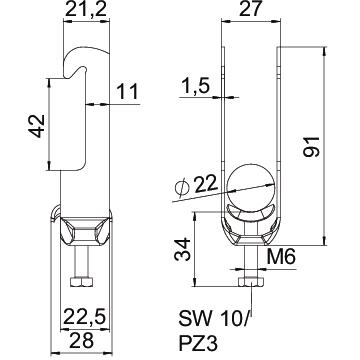

| Länge | 22,5 mm |
|---|---|
| Breite | 27 mm |
| Höhe | 91 mm |
| Maß L | 34 mm |
| Maß A | 22,5 mm |
| Maß B | 27 mm |
| Maß H | 91 mm |
| Maß t | 1,5 mm |
| Maß C | 28 mm |
| Maß G | M6 |
Technische Daten
| Blechstärke | 1,5 mm |
|---|---|
| für Rohrdurchmesser max. | 22 mm |
| für Rohrdurchmesser min. | 16 mm |
| Schlitzweite | 10 mm |
| Halogenfrei | ja |
| Gewinde | M6 |
| Mit Metallwanne | ja |
| Länge Außenmaß | 28 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | Winkelprofil |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Dimension | 16-22mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1462 kg CO₂e / 1 Stück |
