Deckel für 90°-Bogen Magic A2
Deckel für 90°-Bogen Magic A2
Art.Nr. 7138570 | EAN 4012195929260
Art.Nr. / Typ
Breite
Blechstärke
1,25 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

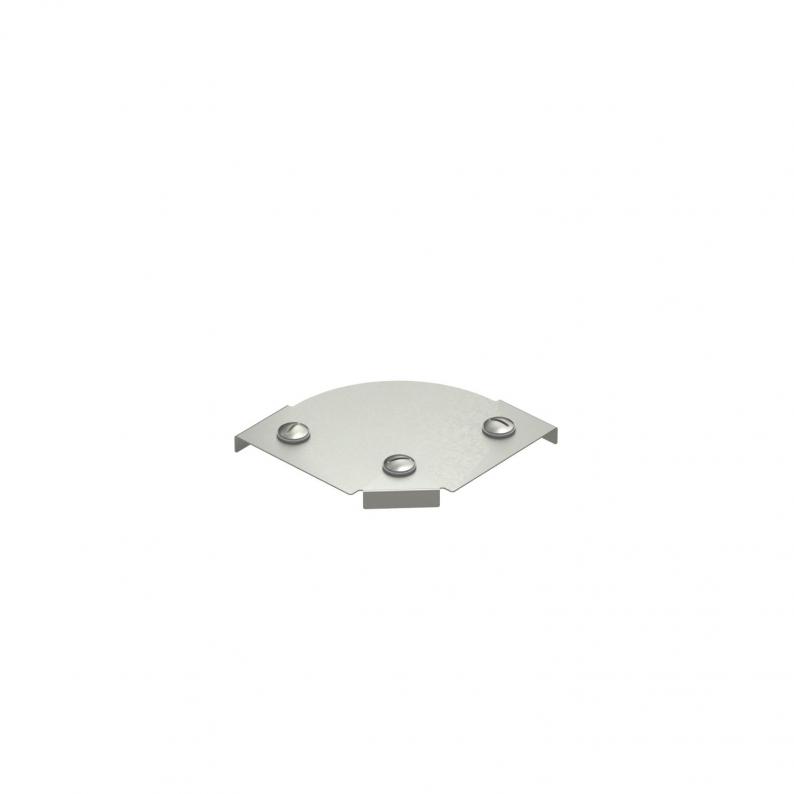

Deckel für 90° Bogen mit vormontierten Drehriegeln.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Befestigungsart | Drehriegel |
| Blechstärke | 1,25 mm |
| Dimension | B=100mm |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

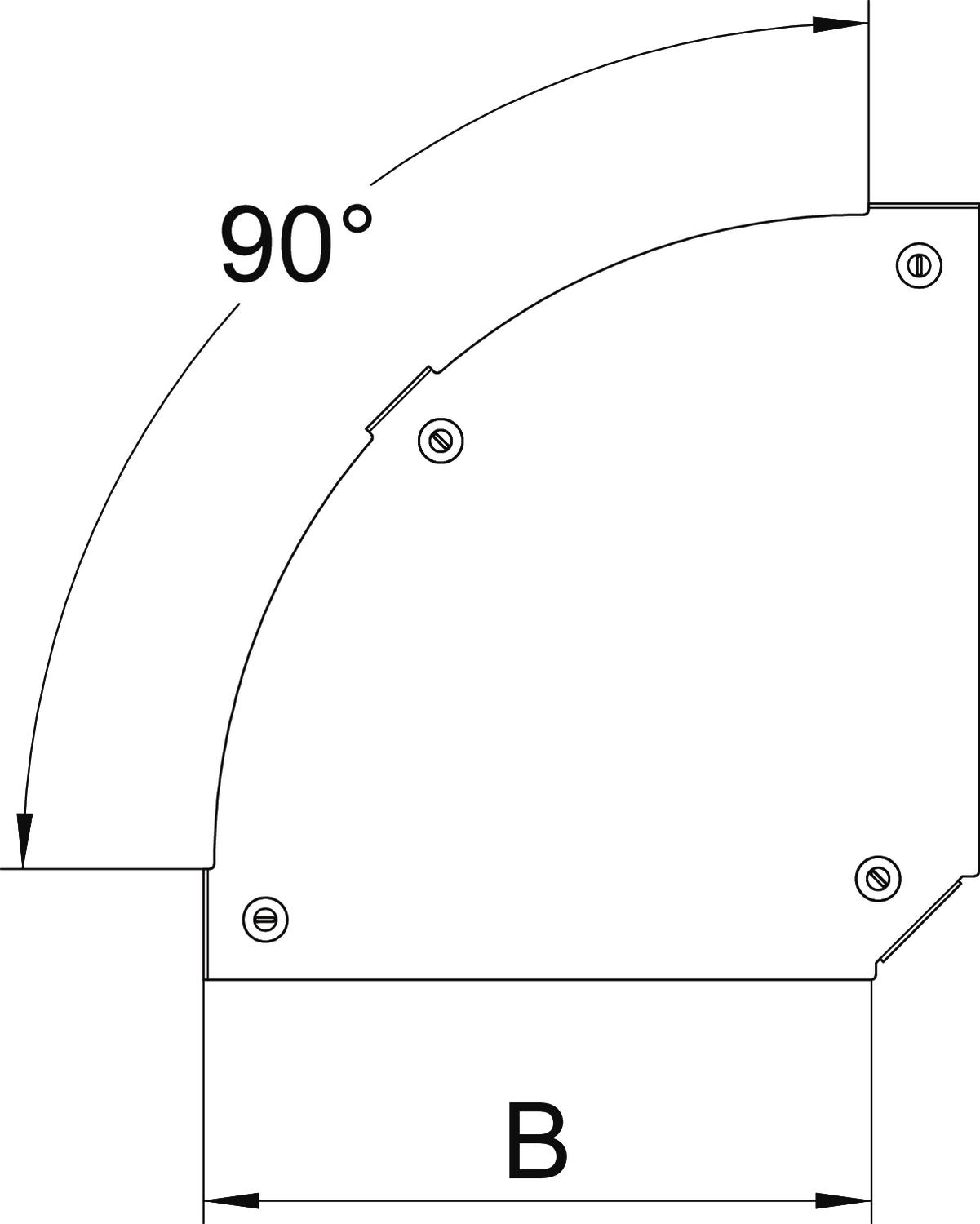

Abmessungen
| Breite | 100 mm |
|---|---|
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Blechstärke
Breite
Art.Nr.
DFBM 90 100 A2
1,25 mm
100 mm
7138570
DFBM 90 200 A2
1,25 mm
200 mm
7138574
DFBM 90 300 A2
1,25 mm
300 mm
7138576
Breite
DFBM 90 100 A2
Art.Nr.
7138570
Blechstärke
1,25 mm
Breite
100 mm
DFBM 90 200 A2
Art.Nr.
7138574
Breite
200 mm
Blechstärke
1,25 mm
DFBM 90 300 A2
Art.Nr.
7138576
Blechstärke
1,25 mm
Breite
300 mm
