Deckel mit Drehriegel FS
Deckel mit Drehriegel FS
Typ WDRL 1116 30 FS | OBO Art.Nr. 6227430 | EAN 4012196169757
Art.Nr. / Typ
Blechstärke
Breite
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Deckel mit Drehriegeln für Weitspannkabelrinne und Weitspannkabelleiter mit der Seitenhöhe 110 und 160 mm.
Bei erhöhten Windlasten sind bauseits Sicherungsmaßnahmen vorzusehen.
Bei erhöhten Windlasten sind bauseits Sicherungsmaßnahmen vorzusehen.
Quersicke ab 500 mm Breite.
Technische Daten
Technische Daten
| Anzahl Drehriegel | 6 St. |
|---|---|
| Befestigungsart | Drehriegel |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,0837 kg CO2e / 1 Meter |
| Dimension | 300x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |

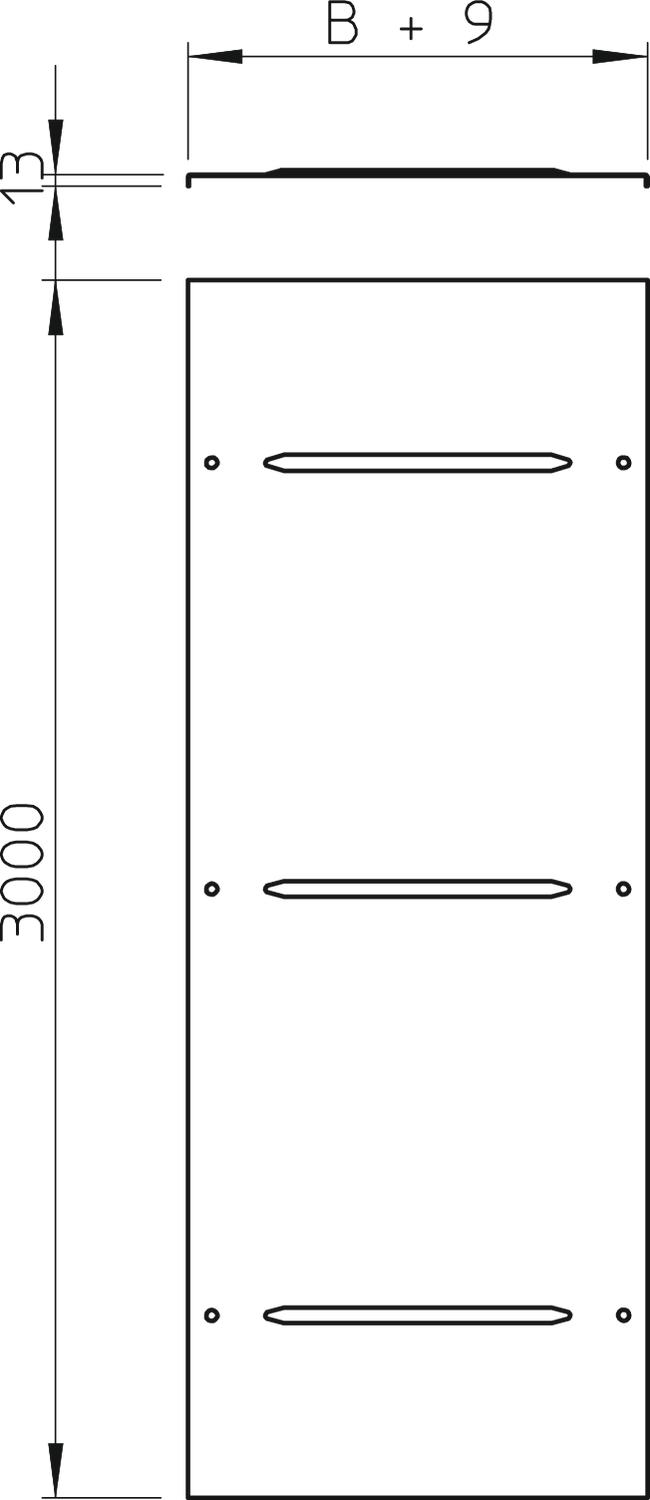

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Maß H | 15 mm |
| Maß L | 3000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Blechstärke
Länge
Breite
OBO Art.Nr.
WDRL 1116 20 FS
1 mm
3000 mm
200 mm
6227422
WDRL 1116 30 FS
1 mm
3000 mm
300 mm
6227430
WDRL 1116 40 FS
1 mm
3000 mm
400 mm
6227449
WDRL 1116 50 FS
1,5 mm
3000 mm
500 mm
6227457
WDRL 1116 60 FS
1,5 mm
3000 mm
600 mm
6227465
Blechstärke
Breite
WDRL 1116 20 FS
OBO Art.Nr.
6227422
Blechstärke
1 mm
Länge
3000 mm
Breite
200 mm
WDRL 1116 30 FS
OBO Art.Nr.
6227430
Breite
300 mm
Blechstärke
1 mm
Länge
3000 mm
WDRL 1116 40 FS
OBO Art.Nr.
6227449
Breite
400 mm
Blechstärke
1 mm
Länge
3000 mm
WDRL 1116 50 FS
OBO Art.Nr.
6227457
Blechstärke
1,5 mm
Länge
3000 mm
Breite
500 mm
WDRL 1116 60 FS
OBO Art.Nr.
6227465
Breite
600 mm
Länge
3000 mm
Blechstärke
1,5 mm
