FireBox T100 mit Einsteckdichtungen, 2 Sicherungshalter
FireBox T100 mit Einsteckdichtungen, 2 Sicherungshalter
Art.Nr. 7205758 | EAN 4012196812394



Art.Nr. / Typ
Anzahl der Einführungen
Lichte Innenmaße
Farbe
pastellorange; RAL 2003
Schutzart
IP66
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelabzweigkasten mit zwei Sicherungshaltern und weichen Einsteckdichtungen. Ausreichender Verdrahtungsraum durch diagonal angeordnete Anschlusseinheit mit komplett vormontierten hochtemperaturbeständigen Keramikklemmen. Grün-gelb gekennzeichnete Schutzleiterklemme. Befestigung an gut zugänglichen Außenlaschen. Zugelassen für Kabelanlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12 mit den Klassen E30, E60 und E90. Keramikklemmen wurden nach DIN EN 60998-2-1:2004 geprüft.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Technische Daten
Technische Daten
Anreihbar | nein |
---|---|
Anzahl der Einführungen | 10 |
Anzahl der Klemmen | 7 |
Art der Gehäusedurchführung | Stufenmembran abschneidbar |
Bemessungsisolationsspannung Ui | 690 V |
Bestückung | Klemme |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,1416 kg CO₂e / 1 Stück |
Deckel | nicht transparent |
Deckelbefestigung | geschraubt |
Dimension | 150x116x67 |
Doppelklemmen | 3 |
Einführung von Hinten | nein |
Einzelklemme | 3 |
Explosionsgeprüfte Ausführung | nein |
Farbe | pastellorange; RAL 2003 |
Form | rechteckig |
Funktionserhalt | E 90 |
für Ex-Zone | ohne |
für Ex-Zone Gas | ohne |
für Ex-Zone Staub | ohne |
Halogenfrei | ja |
Mit Abschirmung | nein |
Mit Deckel | ja |
Nennquerschnitt min. | 6 mm² |
Nennspannung | 660 V |
Plombierbar | nein |
Schlagfest | nein |
Schutzart | IP66 |
Schutzklemme | 1 |
Transparenter Deckel | nein |
Werkstoff | Polypropylen |
Witterungsbeständig | nein |

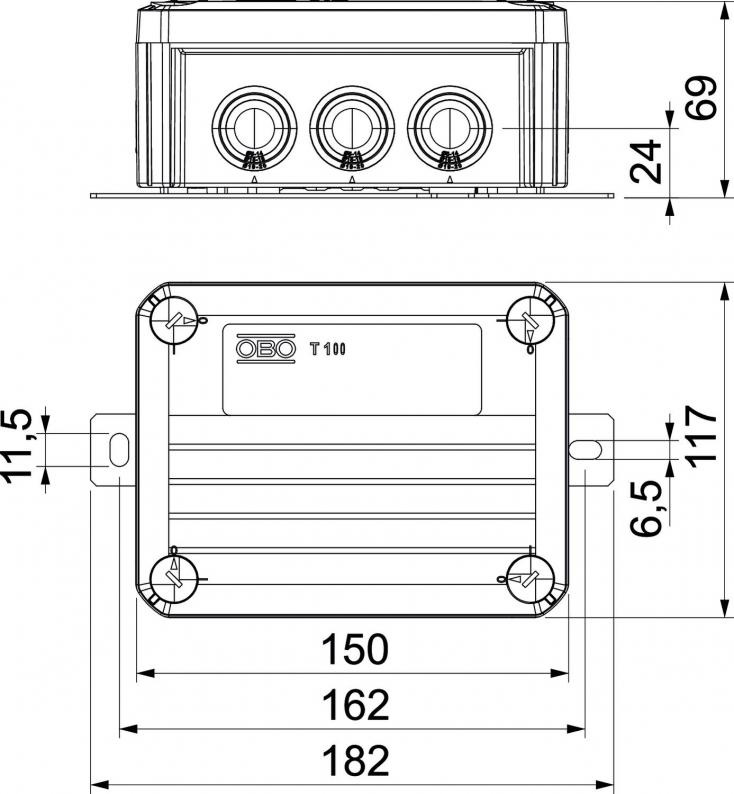

Abmessungen
Breite | 116 mm |
---|---|
Höhe | 67 mm |
Länge | 150 mm |
Lichte Innenmaße | 136x102x57 mm |
Maß B | 116 mm |
Maß H | 67 mm |
Maß L | 150 mm |
Maß L1 | 162 mm |
Maß L2 | 182 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (3)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Anzahl der Einführungen
Schutzart
Lichte Innenmaße
Art.Nr.
T100ED 06A2F
pastellorange; RAL 2003
10
IP66
136x102x57 mm
7205758
T160ED 10A2F
pastellorange; RAL 2003
12
IP66
176x135x67 mm
7205760
T250ED 16A2F
pastellorange; RAL 2003
IP66
225x173x86 mm
7205762
Anzahl der Einführungen
Lichte Innenmaße
T100ED 06A2F
Art.Nr.
7205758
Farbe
pastellorange; RAL 2003
Anzahl der Einführungen
10
Schutzart
IP66
Lichte Innenmaße
136x102x57 mm
T160ED 10A2F
Art.Nr.
7205760
Schutzart
IP66
Farbe
pastellorange; RAL 2003
Anzahl der Einführungen
12
Lichte Innenmaße
176x135x67 mm
T250ED 16A2F
Art.Nr.
7205762
Lichte Innenmaße
225x173x86 mm
Farbe
pastellorange; RAL 2003
Schutzart
IP66
