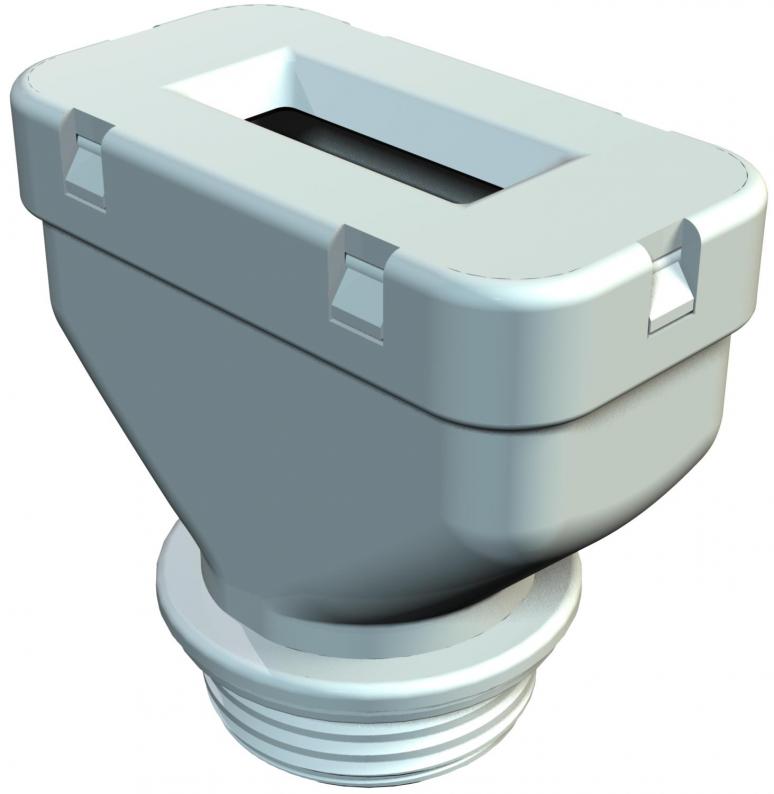

Flachkabelverschraubung, metrisches Gewinde M32, steingrau
Typ 106 FL M32 6 30 | Art.Nr. 2013015 | EAN 4012195515715




Art.Nr. / Typ
Flachkabel/Stärke min.
Flachkabel/Stärke max.
Flachkabel/Breite min.
Flachkabel/Breite max.
Gewinde
M32
kl. VKE: 15 Stück
15Stück
Beschreibung
Flachkabeleinführung in Würgenippelbauart, mit metrischem Anschlussgewinde nach IEC 432, Schutzart IP31, mit vormontiertem Stutzendichtring 107/F.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | nein |
| Schutzart | IP31 |
| Gewinde | M32 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | ja |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | ja |
| Art der Dichtung | Dichtring |
| Ausführung | gerade |
| Dimension | M32 |
| Werkstoff | Polyethylen |
| Farbe | steingrau; RAL 7030 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1089 kg CO₂e / 1 Stück |

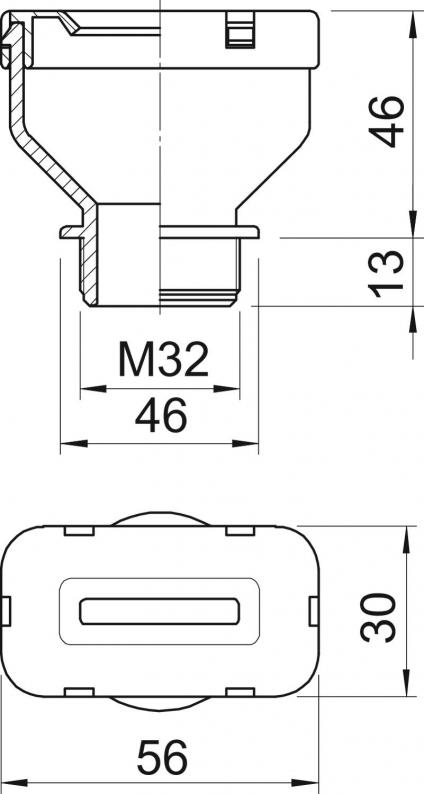

Abmessungen
| Maß L | 59 mm |
|---|---|
| Maß A | 30 mm |
| Flachkabel/Stärke min. | 4 mm |
| Flachkabel/Stärke max. | 6 mm |
| Flachkabel/Breite min. | 27 mm |
| Flachkabel/Breite max. | 30 mm |
| Maß B | 56 mm |
| Maß G | M32 mm |
| Maß L1 | 13 mm |
| Maß L2 | 46 mm |
| Maß D | 46 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
Flachkabel/Stärke min.
Flachkabel/Stärke max.
Flachkabel/Breite min.
Flachkabel/Breite max.
Gewinde
Art.Nr.
106 FL M32 6 30
4
6
27
30
M32
2013015
106 FL M32 8 33
6
8
30
33
M32
2013016
106 FL M32 9 39
7
9
36
39
M32
2013018
106 FL M32 12 35
9
12
31
35
M32
2013021
106 FL M32 14 40
11
14
37
40
M32
2013022
Flachkabel/Stärke min.
Flachkabel/Stärke max.
Flachkabel/Breite min.
Flachkabel/Breite max.
106 FL M32 6 30
Art.Nr.
2013015
Flachkabel/Stärke min.
4
Flachkabel/Stärke max.
6
Flachkabel/Breite min.
27
Flachkabel/Breite max.
30
Gewinde
M32
106 FL M32 8 33
Art.Nr.
2013016
Flachkabel/Stärke min.
6
Flachkabel/Stärke max.
8
Flachkabel/Breite min.
30
Flachkabel/Breite max.
33
Gewinde
M32
106 FL M32 9 39
Art.Nr.
2013018
Flachkabel/Stärke min.
7
Flachkabel/Stärke max.
9
Flachkabel/Breite min.
36
Flachkabel/Breite max.
39
Gewinde
M32
106 FL M32 12 35
Art.Nr.
2013021
Flachkabel/Stärke min.
9
Flachkabel/Stärke max.
12
Flachkabel/Breite min.
31
Flachkabel/Breite max.
35
Gewinde
M32
106 FL M32 14 40
Art.Nr.
2013022
Flachkabel/Stärke min.
11
Flachkabel/Stärke max.
14
Flachkabel/Breite min.
37
Flachkabel/Breite max.
40
Gewinde
M32
