Gelenkbogen, vertikal, VS 60 FS
Gelenkbogen, vertikal, VS 60 FS
Art.Nr. 6213227 | EAN 4012196149476
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

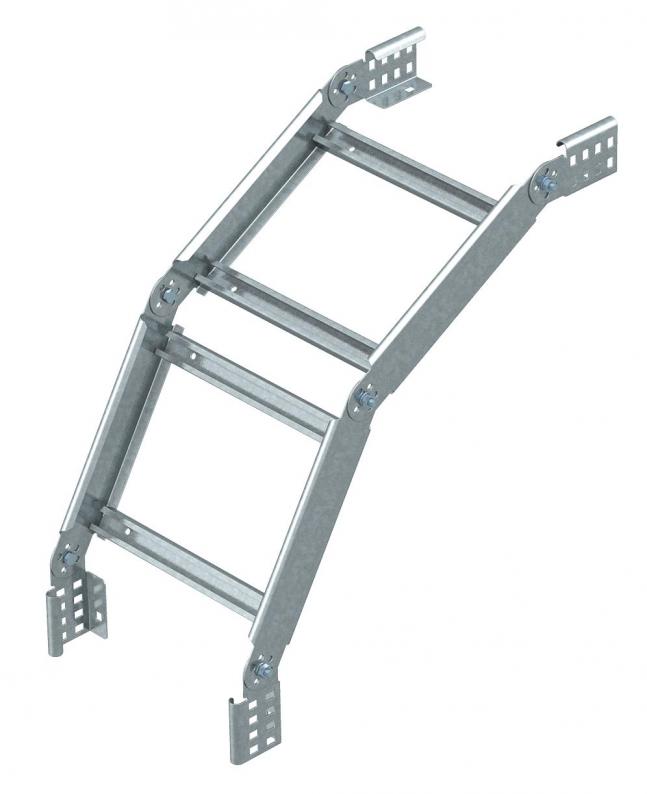

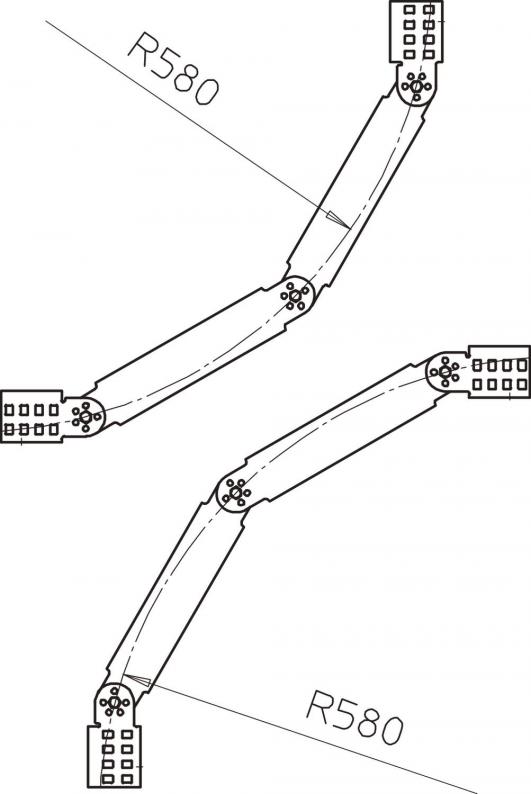

Gelenkbogen 90°, vertikal, für Kabelleitern mit VS-Sprosse und der Seitenhöhe 60 mm.
Andere Breiten sind auf Anfrage erhältlich.
Andere Breiten sind auf Anfrage erhältlich.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung der Sprossen | Profil ungelocht |
| Ausführung des Seitenholms | flaches Profil |
| Dimension | 60x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | ja |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Holmstärke
Breite
Art.Nr.
LGBV 620 VS FS
1,5 mm
200 mm
6213227
LGBV 630 VS FS
1,5 mm
300 mm
6213235
LGBV 640 VS FS
1,5 mm
400 mm
6213243
LGBV 650 VS FS
1,5 mm
500 mm
6213251
LGBV 660 VS FS
1,5 mm
600 mm
6213278
Breite
LGBV 620 VS FS
Art.Nr.
6213227
Holmstärke
1,5 mm
Breite
200 mm
LGBV 630 VS FS
Art.Nr.
6213235
Holmstärke
1,5 mm
Breite
300 mm
LGBV 640 VS FS
Art.Nr.
6213243
Holmstärke
1,5 mm
Breite
400 mm
LGBV 650 VS FS
Art.Nr.
6213251
Breite
500 mm
Holmstärke
1,5 mm
LGBV 660 VS FS
Art.Nr.
6213278
Holmstärke
1,5 mm
Breite
600 mm
