Gelenkbogenelement 110 FS
Gelenkbogenelement 110 FS
Art.Nr. 6225490 | EAN 4012196445042
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | integrierter Verbinder |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,2496 kg CO2e / 1 Stück |
| Dimension | 110x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | bandverzinkt |
| Richtungsänderung | vertikal steigend/fallend |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | ja |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

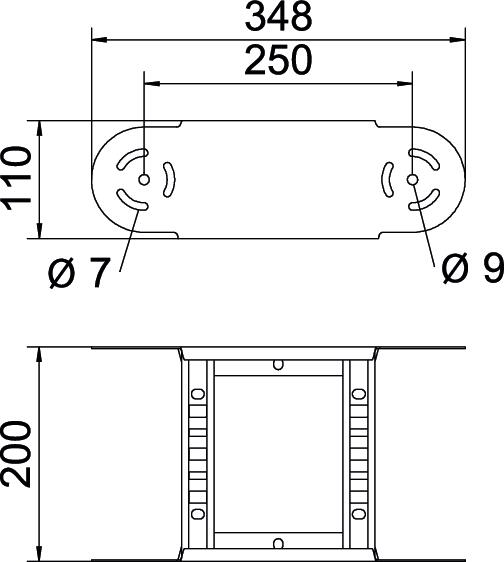

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 200 mm |
| Maß R | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Breite
Art.Nr.
LGBE 1120 FS
1,5 mm
200 mm
6225490
LGBE 1130 FS
1,5 mm
300 mm
6225492
LGBE 1140 FS
1,5 mm
400 mm
6225494
LGBE 1150 FS
1,5 mm
500 mm
6225496
LGBE 1160 FS
1,5 mm
600 mm
6225498
Breite
LGBE 1120 FS
Art.Nr.
6225490
Holmstärke
1,5 mm
Breite
200 mm
LGBE 1130 FS
Art.Nr.
6225492
Holmstärke
1,5 mm
Breite
300 mm
LGBE 1140 FS
Art.Nr.
6225494
Holmstärke
1,5 mm
Breite
400 mm
LGBE 1150 FS
Art.Nr.
6225496
Holmstärke
1,5 mm
Breite
500 mm
LGBE 1160 FS
Art.Nr.
6225498
Holmstärke
1,5 mm
Breite
600 mm
