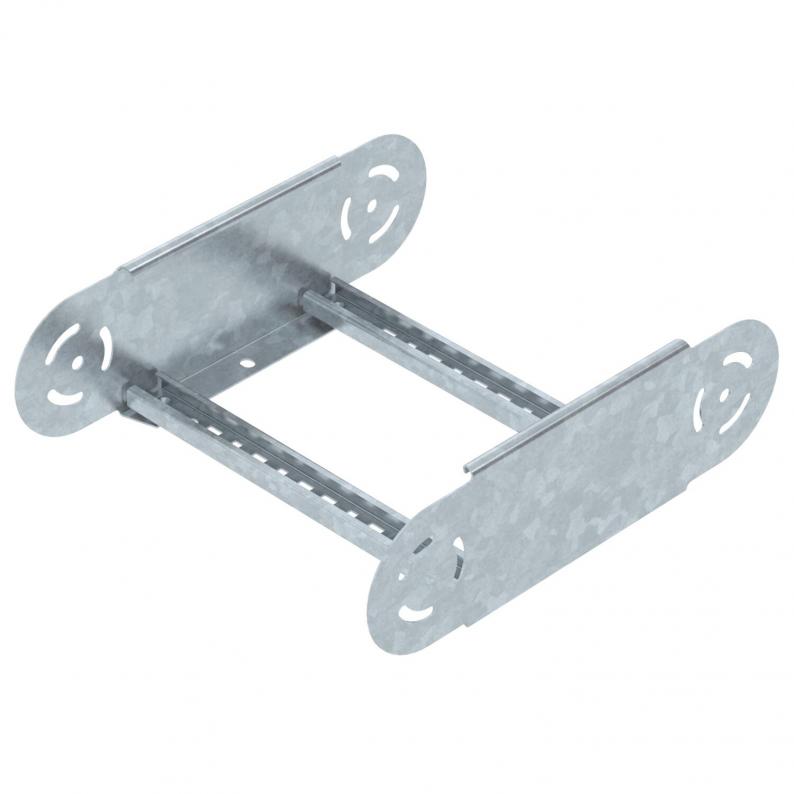

Gelenkbogenelement 110 FT
Gelenkbogenelement 110 FT
Art.Nr. 6225510 | EAN 4012196445097
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | integrierter Verbinder |
| Dimension | 110x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | vertikal steigend/fallend |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | ja |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

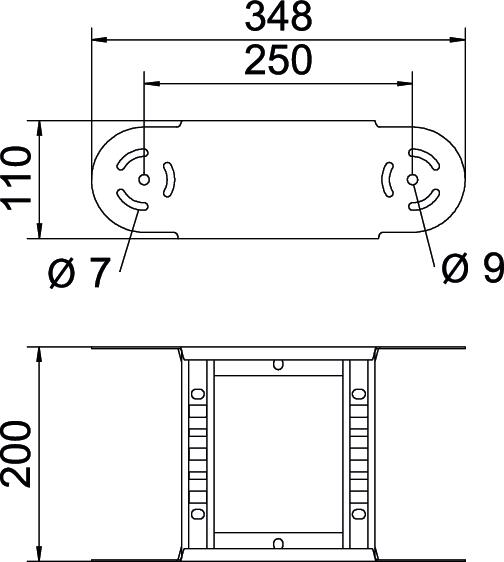

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 200 mm |
| Maß R | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Breite
Art.Nr.
LGBE 1120 FT
1,5 mm
200 mm
6225510
LGBE 1130 FT
1,5 mm
300 mm
6225512
LGBE 1140 FT
1,5 mm
400 mm
6225514
LGBE 1145 FT
1,5 mm
450 mm
6225516
LGBE 1150 FT
1,5 mm
500 mm
6225518
LGBE 1160 FT
1,5 mm
600 mm
6225520
Breite
LGBE 1120 FT
Art.Nr.
6225510
Holmstärke
1,5 mm
Breite
200 mm
LGBE 1130 FT
Art.Nr.
6225512
Breite
300 mm
Holmstärke
1,5 mm
LGBE 1140 FT
Art.Nr.
6225514
Holmstärke
1,5 mm
Breite
400 mm
LGBE 1145 FT
Art.Nr.
6225516
Breite
450 mm
Holmstärke
1,5 mm
LGBE 1150 FT
Art.Nr.
6225518
Breite
500 mm
Holmstärke
1,5 mm
LGBE 1160 FT
Art.Nr.
6225520
Breite
600 mm
Holmstärke
1,5 mm
