Gelenkbogenelement 110 FT

Gelenkbogenelement 110 FT

Art.Nr. 6225512 | EAN 4012196445103

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abbiegung (Winkel)verstellbar
Ausführung der SprossenProfil gelocht
Ausführung des Seitenholmsflaches Profil
Ausführung Verbinderintegrierter Verbinder
CO2 Fußabdruck (GWP) Cradle-to-Gate4,0387 kg CO2e / 1 Stück
Dimension110x300
Farbezink
Funktionserhaltnein
Holmstärke1,5 mm
Oberflächetauchfeuerverzinkt
Richtungsänderungvertikal steigend/fallend
Rostfreier Stahl, gebeiztnein
Scharnierendja
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

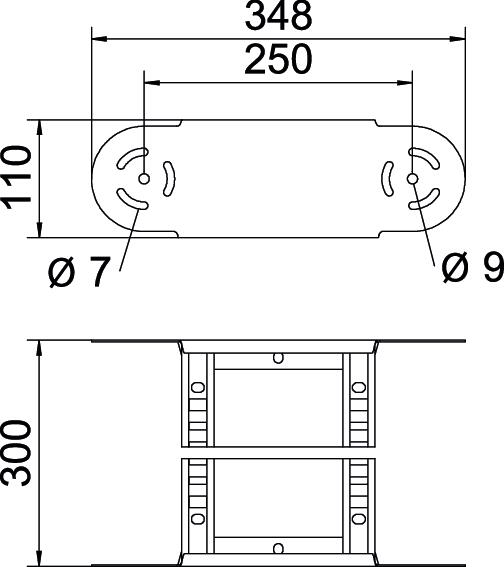

Abmessungen

Breite300 mm
Höhe110 mm
Maß B300 mm
Maß R300 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Montagezubehör
Typ
FRSB 6x12 F

kl. VKE: 100 Stück

Art.Nr. 6216653

Gelenkverbinder FT
Typ
LGVG 110 FT

kl. VKE: 10 Stück

Ausführungen

Breite
LGBE 1120 FT
Art.Nr.
6225510
Breite
200 mm
Holmstärke
1,5 mm
LGBE 1130 FT
Art.Nr.
6225512
Holmstärke
1,5 mm
Breite
300 mm
LGBE 1140 FT
Art.Nr.
6225514
Breite
400 mm
Holmstärke
1,5 mm
LGBE 1145 FT
Art.Nr.
6225516
Breite
450 mm
Holmstärke
1,5 mm
LGBE 1150 FT
Art.Nr.
6225518
Breite
500 mm
Holmstärke
1,5 mm
LGBE 1160 FT
Art.Nr.
6225520
Holmstärke
1,5 mm
Breite
600 mm
