Gelenkbogenelement 60 A2
Gelenkbogenelement 60 A2
Art.Nr. 6225460 | EAN 4012196567218
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

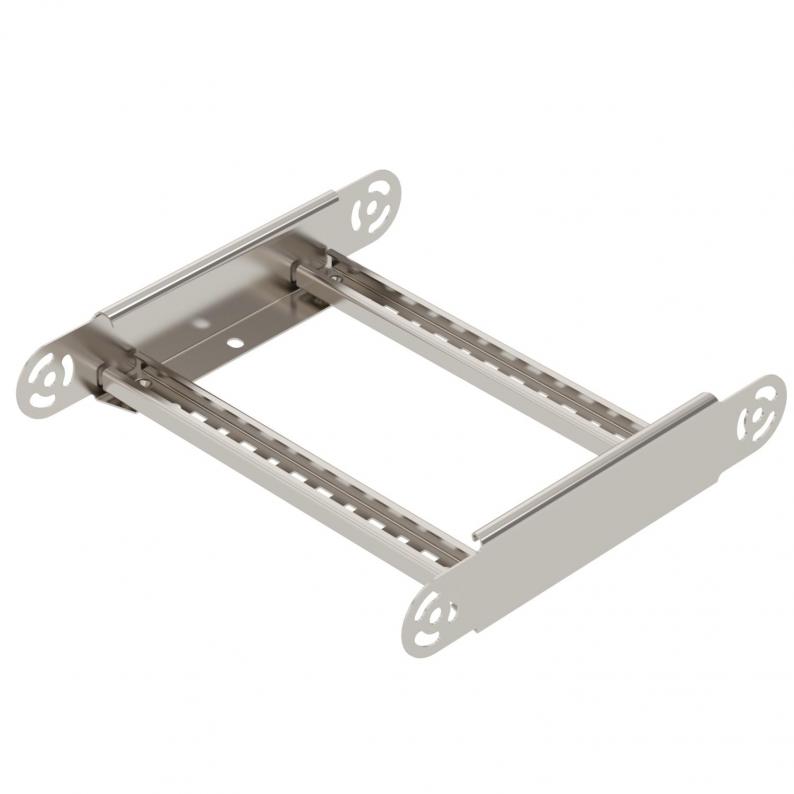

Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 60 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | integrierter Verbinder |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,6842 kg CO2e / 1 Stück |
| Dimension | 60x200 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | vertikal steigend/fallend |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

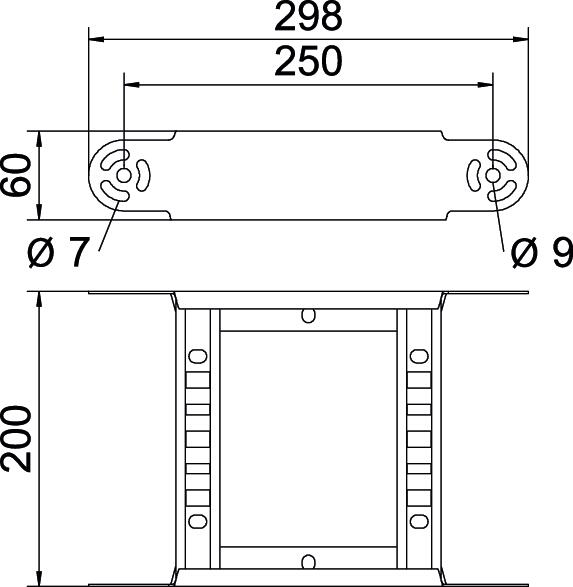

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
LGBE 620 A2
200 mm
1,5 mm
6225460
LGBE 630 A2
300 mm
1,5 mm
6225462
LGBE 640 A2
400 mm
1,5 mm
6225464
LGBE 650 A2
500 mm
1,5 mm
6225466
LGBE 660 A2
600 mm
1,5 mm
6225468
Breite
LGBE 620 A2
Art.Nr.
6225460
Breite
200 mm
Holmstärke
1,5 mm
LGBE 630 A2
Art.Nr.
6225462
Breite
300 mm
Holmstärke
1,5 mm
LGBE 640 A2
Art.Nr.
6225464
Breite
400 mm
Holmstärke
1,5 mm
LGBE 650 A2
Art.Nr.
6225466
Holmstärke
1,5 mm
Breite
500 mm
LGBE 660 A2
Art.Nr.
6225468
Breite
600 mm
Holmstärke
1,5 mm
