Gelenkbogenelement 60 A4
Gelenkbogenelement 60 A4
Art.Nr. 6225480 | EAN 4012196567287
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 60 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | integrierter Verbinder |
| Dimension | 60x200 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | vertikal steigend/fallend |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

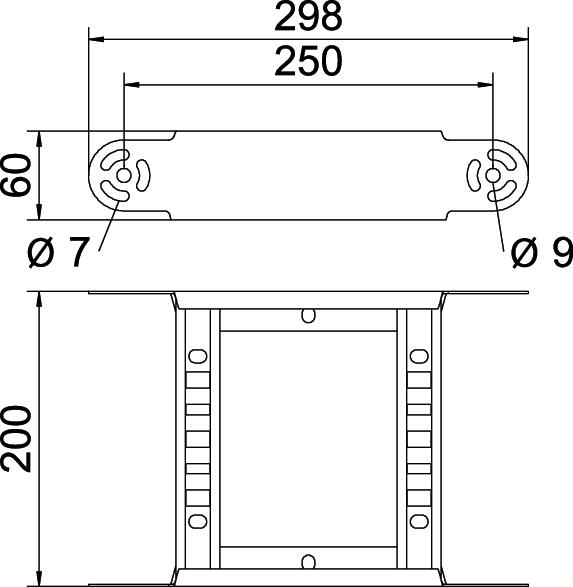

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Breite
Art.Nr.
LGBE 620 A4
1,5 mm
200 mm
6225480
LGBE 630 A4
1,5 mm
300 mm
6225482
LGBE 640 A4
1,5 mm
400 mm
6225484
LGBE 650 A4
1,5 mm
500 mm
6225486
LGBE 660 A4
1,5 mm
600 mm
6225488
Breite
LGBE 620 A4
Art.Nr.
6225480
Holmstärke
1,5 mm
Breite
200 mm
LGBE 630 A4
Art.Nr.
6225482
Breite
300 mm
Holmstärke
1,5 mm
LGBE 640 A4
Art.Nr.
6225484
Holmstärke
1,5 mm
Breite
400 mm
LGBE 650 A4
Art.Nr.
6225486
Breite
500 mm
Holmstärke
1,5 mm
LGBE 660 A4
Art.Nr.
6225488
Breite
600 mm
Holmstärke
1,5 mm
