Gelenkbogenelement 60 FS
Gelenkbogenelement 60 FS
Art.Nr. 6225450 | EAN 4012196444885
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 60 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | integrierter Verbinder |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,8654 kg CO2e / 1 Stück |
| Dimension | 60x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | bandverzinkt |
| Richtungsänderung | vertikal steigend/fallend |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

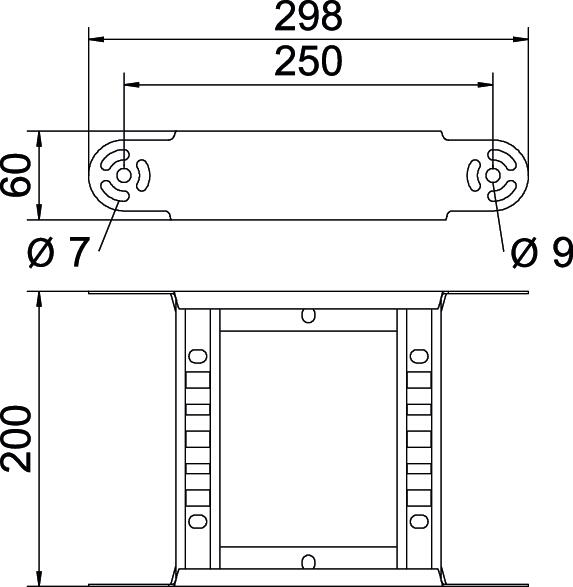

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
LGBE 620 FS
200 mm
1,5 mm
6225450
LGBE 630 FS
300 mm
1,5 mm
6225452
LGBE 640 FS
400 mm
1,5 mm
6225454
LGBE 650 FS
500 mm
1,5 mm
6225456
LGBE 660 FS
600 mm
1,5 mm
6225458
Breite
LGBE 620 FS
Art.Nr.
6225450
Breite
200 mm
Holmstärke
1,5 mm
LGBE 630 FS
Art.Nr.
6225452
Breite
300 mm
Holmstärke
1,5 mm
LGBE 640 FS
Art.Nr.
6225454
Breite
400 mm
Holmstärke
1,5 mm
LGBE 650 FS
Art.Nr.
6225456
Breite
500 mm
Holmstärke
1,5 mm
LGBE 660 FS
Art.Nr.
6225458
Breite
600 mm
Holmstärke
1,5 mm
